Finder 14.01.8.230.0000 Trappautomat

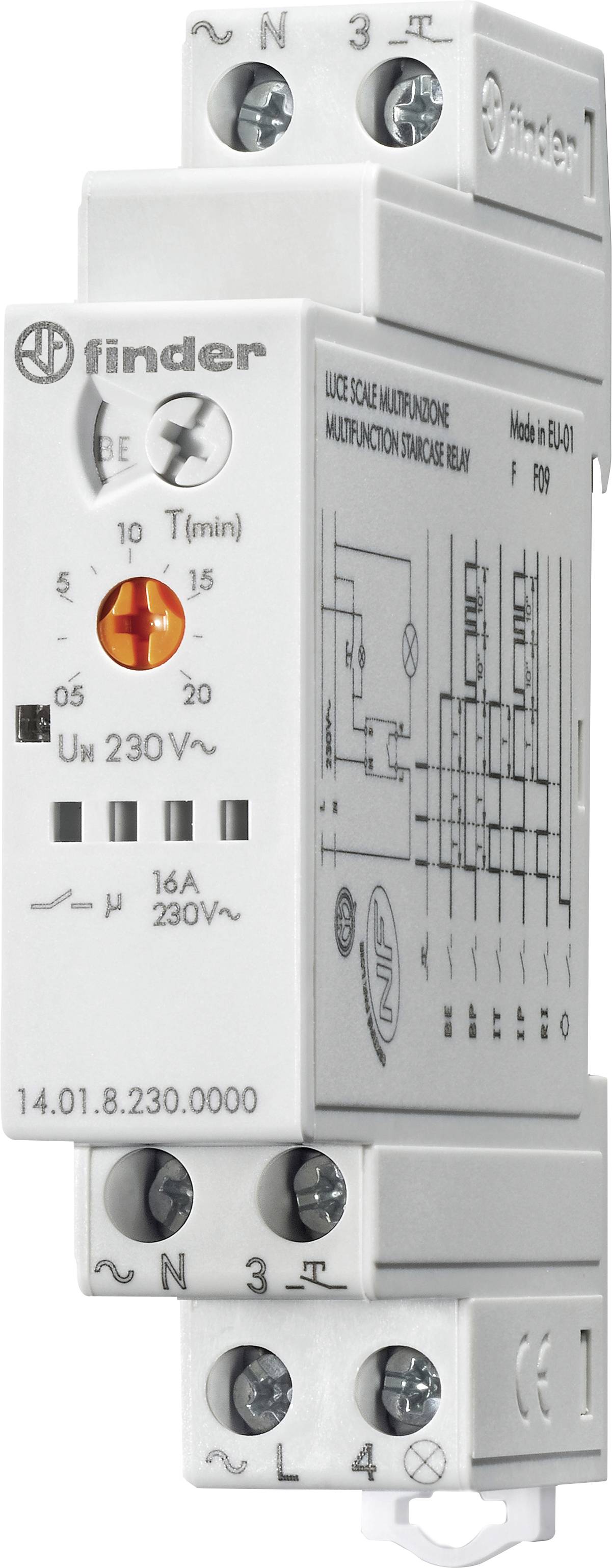

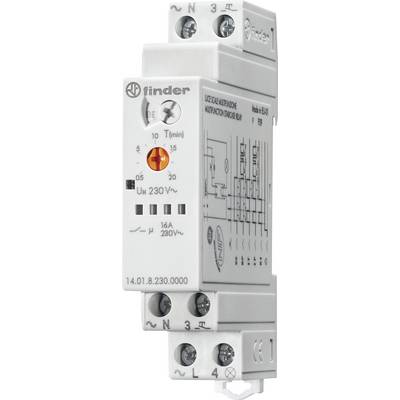

Ett tidrelä från Finder med justerbar tid i minuter, 230 V, 16 A, för montering i en elskåp.

Liknande avbildning

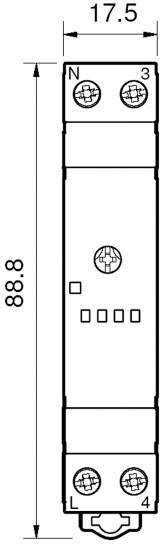

Ritning av en elektrisk komponent med måtten 88,8 x 17,5 mm, med markeringar för N, L samt anslutningarna 3 och 4.

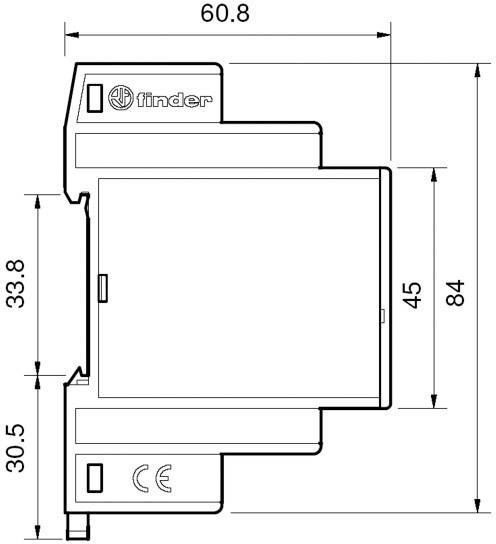

Teckning av en teknisk apparat med dimensioner: bredd 60,8 mm, höjd 84 mm. Sidmätningar vid 33,8 mm och 30,5 mm.

1/3

Liknande avbildning

Typ av produkt

Trappautomat

Utförande

Multifunktion

Skyddsklass

IP20

Mått.

(L x B x H) 88.8 x 17.5 x 60.8 mm

Bredd

17.5 mm

Datablad (PDF)

Snabb leverans fre. 2 okt.

29 Styck

Antal

Styck

Toal (367,20 kr / stycken)

367,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Multifunktions-trapphusljusautomat med 6 funktioner, serie 14.01.8.230.0000

Med avstägningsförvarning!

Tekniska specifikationer

Tillåten kontaktbelastning: glödlampor (230 V): 3000 W, lysrör kompenserade (230 V): 1000 W, halogenlampor (230 V) 3000 W

Typ av produkt: Trappautomat

Utförande: Multifunktion

: IP20

Mått.: (L x B x H) 88.8 x 17.5 x 60.8 mm

Bredd: 17.5 mm

Höjd: 60.8 mm

Djup: 88.8 mm

Längd: 88.8 mm

Anslutning: Skruvklämma

Kontakttyp: 1 NO

Utförande: Multifunktionell

Funktioner: Förvarningsfunktion

Driftspänning: 230 V/AC

Växelström (max): 16 A

Växelspänning (max.): 230 V/AC

Tidsintervallet (max.): 20 min

Tidsintervallet (min.): 30 s

Bryteffekt: (AC1) 3700 VA/ (AC15, 230 V) 750 VA

Brytspänning: 230 V/AC

Brytström: 16 A

Typ: 14.01.8.230.0000

Omgivningstemperatur: -10 - +60 °C

Max. bryteffekt: 3700 VA

Kontaktmaterial: AgSnO2

Tidsintervall: 30 s - 20 min

Driftspänning (specifikationer): (50/60 Hz) 230 V

Max. temperatur: +60 °C

Min. temperatur: -10 °C

: DIN rail

: Electronic

: 60.8 mm

: 1.2 W

: 1

: AC

: 0

: 1

: 0

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 503143 Finder 14.01.8.230.0000 Trappautomat

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 503143 Finder 14.01.8.230.0000 Trappautomat

Information

Information 503143 Finder 14.01.8.230.0000 Trappautomat

Beskrivning

Säkerhet genom förvarning vid avstängning (lampa). Förlängning av belysningstid genom knapptryck. Skonsam strömbrytare i spänningsgenomgången (längre livslängd). Kan även användas som strömstötsrelä (3 program).
Enheten har följande program:
BE: Förtidig nystart av belysningstiden. Tidsnystart efter knapptryck (öppna) under tidsloppet av den förvalda tiden.
BP: Förtidig nystart av belysningstid och förvarningssignal (lampa). Tidsnystart efter knapptryck (öppna) under tidsförloppet av den förvalda tiden och förvarningstid på 20 s möjligt.
IT: Efter ett tryck på knappen stängs utgångskontakten. Under tidsförloppet kan belysningen stängas av i förtid.
IP: Avstängningsmöjlighet och förvarningsfunktion i förtid. Under tiden den förvalda tiden passerar och innan avstängningsvarningen sätts igång, kan belysningen stängas av i förtid.
RI: Strömstötsrelä (PÅ- och AV-knappen genom knapptryck).
ON: fast sken. Vid funktionen för fast sken förblir utgångskontakten stängd oberoende av ett knapptryck. Modulbyggart för 35 mm. DIN-befästning av skenor.
