FESTO Servomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A

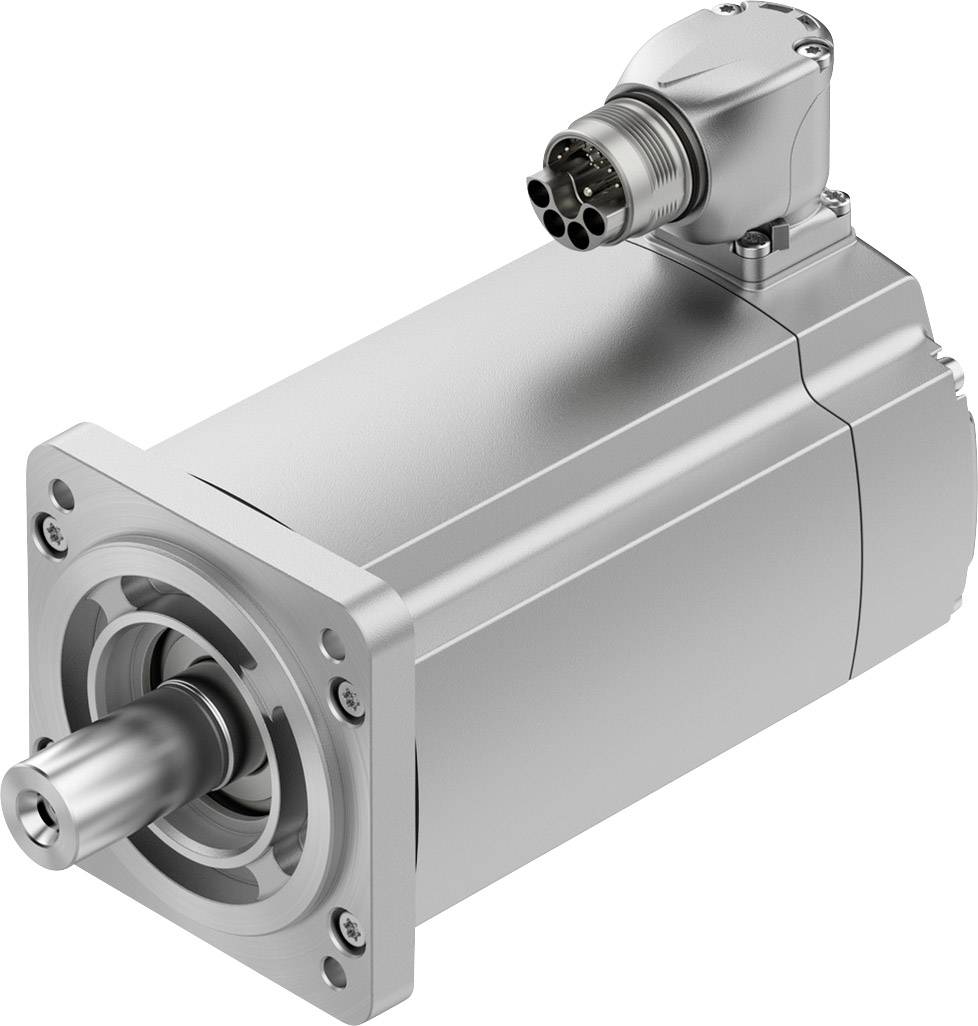

Metallisk elmotor med cylindriskt hölje och kontaktdon ovanpå. Huvudkomponenter synliga, inga bakgrundsdetaljer.

Datablad (PDF)

Leverans tor. 15 okt.

Antal

Styck

Toal (12 552,00 kr / stycken)

12 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tekniska specifikationer

Omgivningstemperatur: -15... 40 °C
Lagringstemperatur: -20 ... 70 °C
Max. Uppställningshöjd 4.000 m.
Obs! För max. uppställningshöjd: Från 1.000 m endast med nedstämpling på -1,0% per 100 m.
Relativ luftfuktighet 90 %
Värmeklass enligt en 60034-1: F.
Max. Lindningstemperatur 155 °C.
Märkningsklass enligt en 60034-1: S1
Temperaturövervakning: Digital motortemperaturöverföring via EnDat 2.2
Motorkonstruktion enligt en 60034-7: I B5
I V1
I V3
Montering: valfri position
Kapslingsklass: IP40
Obs! För kapslingsklass IP40 motoraxel utan RWDR
IP65 motoraxel med RWDR
IP67 för motorhölje inklusive anslutningsteknik
Spärrmoment< 1,0% från spetsvridmoment
Livslängd lager vid nominella förhållanden 20.000 h.
Gränssnittskod motor out 80P
Elektrisk anslutning 1, anslutningstyp: Hybrid-kontakt
Elektrisk anslutning 1, anslutningsteknik: M23x1
Elektrisk anslutning 1, antal poler/ledare: 15
Föroreningsgrad: 2
Korrosionsbeständighetsklass KBK: 0 - ingen korrosionsbelastning
Lindningskopplingstyp: Stjärna inre
Polpartal 5
Vridmoment: 2.6 Nm
Nominellt moment: 2.2 Nm
Spetsens vridmoment: 6.4 Nm
Max. varvtal 5650 varv/min.
Max. mekaniskt varvtal 14000 1/min.
Nominell effekt motor - 690 W.
Kontinuerlig ström 2.6 A.
Motorkonstant 1 Nm/A.
Konstant vridmoment: 1.17 Nm/A.
Spänningskonstant fafas: 70.7 mVmin
Lindningsmotstånd fas: 7.43 ohm
Lindninginduktor fas-fas: 31.8 mH
Lindning lång duktivitet LD (fas): 19.4 mH
Lindning tvärinduktans LQ (fas) 23.8 mH
Elektriska tidskonstant 6.4 ms
Tidskonstant vid termiska förhållanden: 45 min.
Termiskt motstånd 0.78 K/W.
Mätfläns 250 x 250 x 15 mm
Det totala avdningströghetsvridmomentet: 1.77 kgcm2
Produktvikt: 2640 g
Tillåten axiell axelbelastning 120 N.
Tillåten radial axelbelastning 620 N.
Rotorlägesgivare, absolut detekterbara varv: 4.096
Rotorlägesgivare gränssnitt: EnDat 22
Rotorlägesgivare mätprincip: Induktiv
Rotorlägesgivare, driftspänning DC 5 V.
Rotorlägesgivare, driftspänningsområde DC: 3.6... 14 V
Rotorlägesgivare per varv: 524.288
Rotorlägesgivare upplösning 19 bitar
Rotorlägesgivare systemnoggrannhet vinkelmätning: -120 ... 120 arks
MTTF, delkomponent: 190 år, rotorlagergivare
MTTFd, delkomponent: 380 år, rotorlagergivare

Max. fasström: 9 A

Tillverkarnr.: 5255438

Typ: EMMT-AS-80-M-HS-RM

Nominell ström: 2.2 A

Nominell spänning: 565 V

Nominell effekt: 690 W

Varvtal: 3000 U/min

Nominellt vridmoment: 2.2 Nm

Max. omgivningstemperatur: 40 °C

Min. omgivningstemperatur: -15 °C

Vikt: 2640 g

UKCA: Ja

Typ av produkt: Servomotor

Dokument & nedladdningar

Datablad

Datablad 2207949 FESTO Servomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2207949 FESTO Servomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A

Beskrivning

• dynamiska, borstlösa, permanentmatad
synkronservomotorer • extremt lågt rastermoment
- stöder hög
synkronisering även vid låga varvtal
• digitalt
absolutmätningssystem kan väljas: - Singleturn
-
Multiturn, batterilös
• enkel anslutningsteknik

(OCP: One cable plug) -
hybridledning: Motor- och anslutningsledning för försörjning och
avkodare i en
• Anslutningskontakt
kan riktas på motorn
• vridmoment optimerat
• varvtal
• Kapslingsklass
: -40 (motoraxel)
- IP67 (motorhus med anslutningsteknik)
- IP65 (motoraxel med radialvågringsring av PTFE)

• Motemperaturöverföring
digital via EnDat 2.2; via motorskydd CMMT-AS • tillval:

- fästrem
- axel med pasfjäder
- motoraxel med radial axeltätningsring

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
