FESTO Servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A

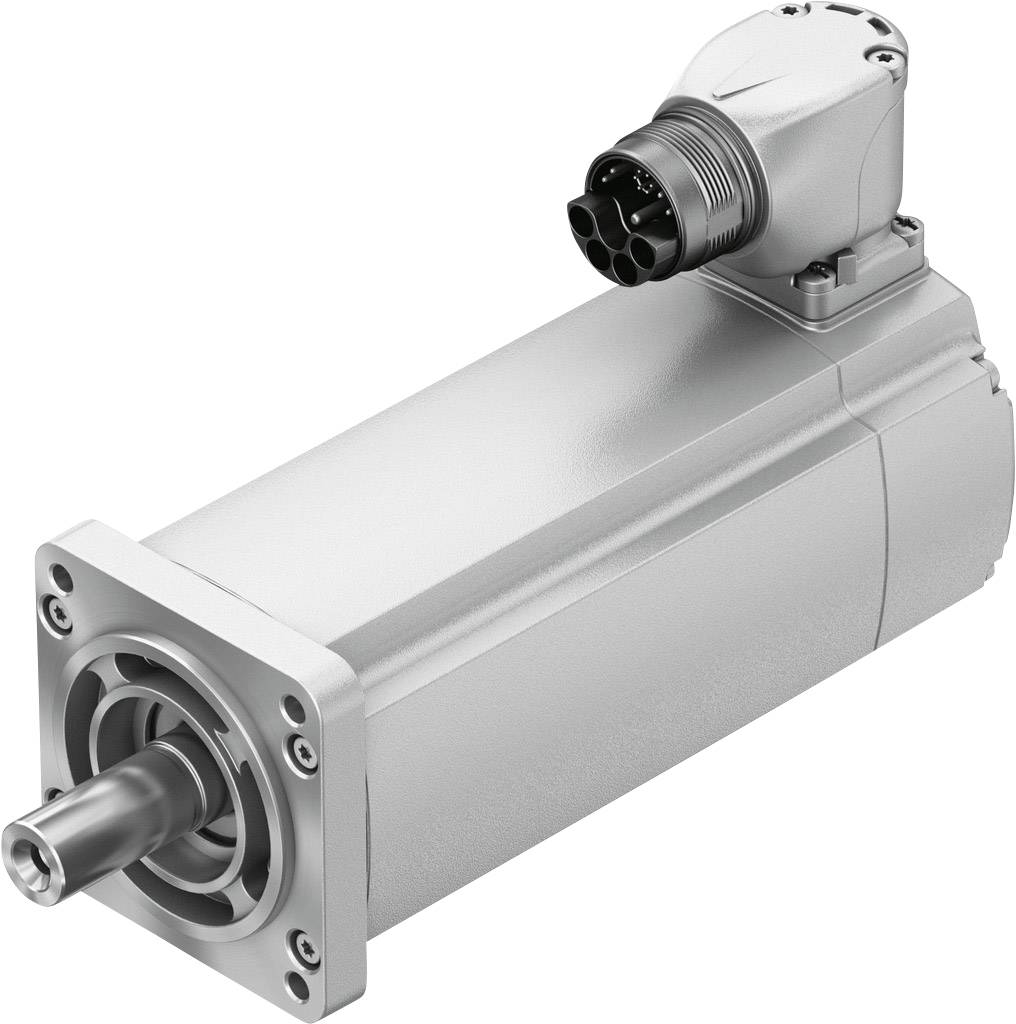

En kompakt elmotor med metallhölje, fläns för fästning och en anslutningskontakt uppe till höger.

Okänd leveranstid

Antal

Styck

Toal (11 752,00 kr / stycken)

11 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tekniska specifikationer

Lagringstemperatur: -20 °C - +70 °C
Relativ luftfuktighet 90 %
Anmärkning om omgivningstemperatur: Upp till 80 °C med nedstämpling -1,5 %/ °C.
Max. Uppställningshöjd 4.000 m.
Obs! För max. uppställningshöjd: Från 1.000 m endast med nedstämpling på -1 % per 100 m.
Max. Lindningstemperatur 155 °C.
Märkningsklass enligt en 60034-1: S1
Temperaturövervakning: Digital motortemperaturöverföring via EnDat 2.2
MOTORBYGGFORM ENLIGT EN 60034-7: I B5, I V1, PÅ V3
Montering: valfri position
Obs! För kapslingsklass: IP40 motoraxel utan RWDR, IP65 motoraxel med RWDR, IP67 för motorhölje inklusive anslutningsteknik
Koncentricitet, koaxial, plandrift enligt din SPEC 42955 n
Kvalité: G 2.5
Vridmoment: 1 % av toppvridmomentet
Livslängd lager vid nominella förhållanden 20.000 h.
Gränssnittskod motor out 60P
Elektrisk anslutning 1, anslutningstyp: Hybrid-kontakt
Elektrisk anslutning 1, anslutningsteknik: M23x1
Elektrisk anslutning 1, antal poler/ledare: 15
Föroreningsgrad: 2
Korrosionsbeständighetsklass KBK: 0 - ingen korrosionsbelastning
Lindningskopplingstyp: Stjärna inre
Polpartal 5
Vridmoment: 1.66 Nm
Spetsens vridmoment: 5.6 Nm
Max. Varvtal 11.900 varv/min.
Max. mekaniskt varvtal 16.000 1/min.
Kontinuerlig ström 3.8 A.
Stötström 18.3 A
Motorkonstant 0.44 Nm/A.
Konstant vridmoment: 0.52 Nm/A.
Spänningskonstant fafas: 31.2 mVmin
Lindningsmotstånd fas: 2.68 ohm
Lindninginduktor fas-fas: 7 mH
Lindning lång duktivitet LD (fas): 4.2 mH
Lindning tvärinduktans LQ (fas) 5 mH
Elektriska tidskonstant 3 ms
Tidskonstant vid termiska förhållanden: 43 min.
Termiskt motstånd 1 K/W.
Mätfläns 250 x 250 x 15 mm, stål
Det totala avdningströghetsvridmomentet: 0.403 kgcm²
Tillåten axiell axelbelastning 70 N.
Tillåten radial axelbelastning 350 N.
Rotorlägesgivare: Avkodare helt multi
Rotorlägesgivare Tillverkarbeteckning: EQI 1131
Rotorlägesgivare, absolut detekterbara varv: 4.096
Rotorlägesgivare gränssnitt: EnDat 22
Rotorlägesgivare mätprincip: Induktiv
Rotorlägesgivare, driftspänning DC 5 V.
Rotorlägesgivare driftspänningsområde: 3.6 V/DC - 14 V/DC
Rotorlägesgivare per varv: 524.288
Rotorlägesgivare upplösning 19 bitar
Rotorlägesgivare systemnoggrannhet vinkelmätning: -120 ... 120 arks

Tillverkarnr.: 5242217

Typ: EMMT-AS-60-L-HS-RM

: IP40

Nominell ström: 3.2 A

Nominell spänning: 565 V

Nominell effekt: 440 W

Varvtal: 3000 U/min

Nominellt vridmoment: 1.4 Nm

Poler: 15

Max. omgivningstemperatur: +40 °C

Min. omgivningstemperatur: -15 °C

Vikt: 1910 g

UKCA: Ja

Typ av produkt: Servomotor

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2207844 FESTO Servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A

Beskrivning

• dynamiska, borstlösa, permanentmatad
synkronservomotorer • extremt lågt rastermoment
- stöder hög
synkronisering även vid låga varvtal
• digitalt
absolutmätningssystem kan väljas: - Singleturn
-
Multiturn, batterilös
• enkel anslutningsteknik

(OCP: One cable plug) -
hybridledning: Motor- och anslutningsledning för försörjning och
avkodare i en
• Anslutningskontakt
kan riktas på motorn
• vridmoment optimerat
• varvtal
• Kapslingsklass
: -40 (motoraxel)
- IP67 (motorhus med anslutningsteknik)
- IP65 (motoraxel med radialvågringsring av PTFE)

• Motemperaturöverföring
digital via EnDat 2.2; via motorskydd CMMT-AS • tillval:

- fästrem
- axel med pasfjäder
- motoraxel med radial axeltätningsring

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
