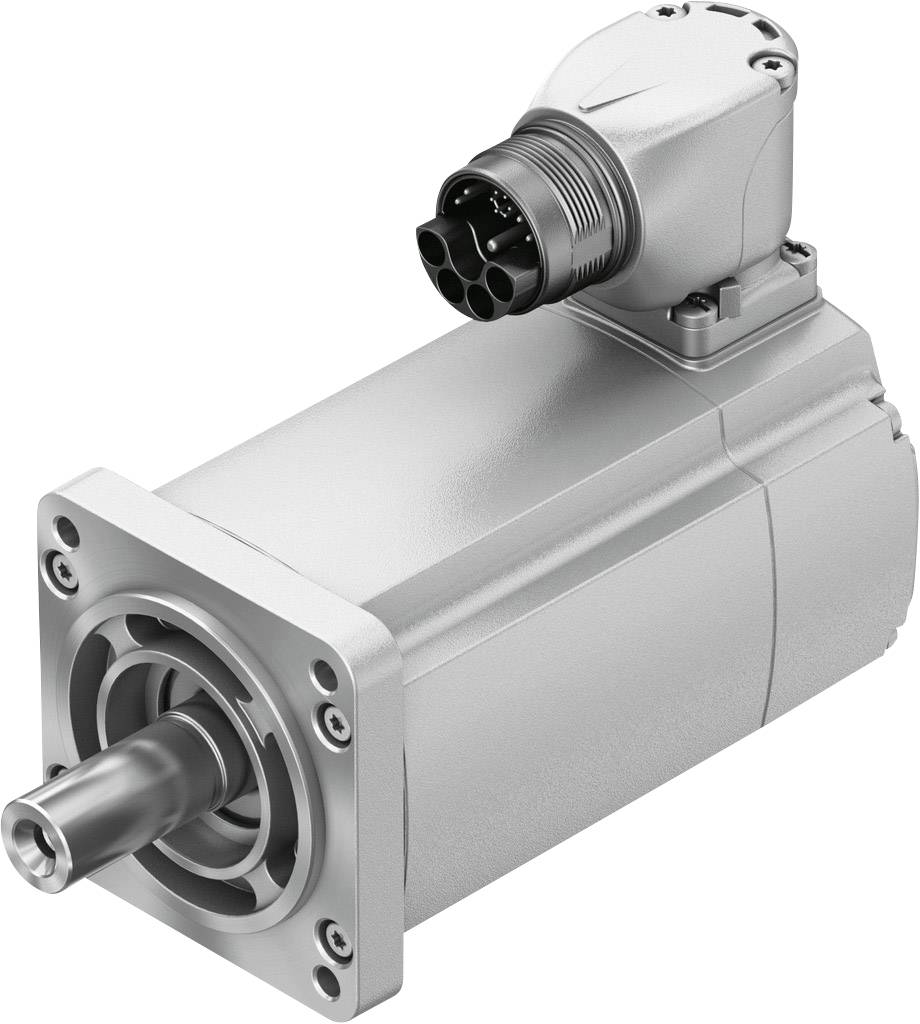

FESTO Servomotor 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (11 592,00 kr / stycken)
11 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Tekniska specifikationer
- Lagringstemperatur: -20 °C - +70 °C
- Relativ luftfuktighet 90 %
- Anmärkning om omgivningstemperatur: Upp till 80 °C med nedstämpling -1,5 %/ °C.
- Max. Uppställningshöjd 4.000 m.
- Obs! För max. uppställningshöjd: Från 1.000 m endast med nedstämpling på -1 % per 100 m.
- Max. Lindningstemperatur 155 °C.
- Märkningsklass enligt en 60034-1: S1
- Temperaturövervakning: Digital motortemperaturöverföring via EnDat 2.2
- MOTORBYGGFORM ENLIGT EN 60034-7: I B5, I V1, PÅ V3
- Montering: valfri position
- Obs! För kapslingsklass: IP40 motoraxel utan RWDR, IP65 motoraxel med RWDR, IP67 för motorhölje inklusive anslutningsteknik
- Koncentricitet, koaxial, plandrift enligt din SPEC 42955 n
- Kvalité: G 2.5
- Vridmoment: 1 % av toppvridmomentet
- Livslängd lager vid nominella förhållanden 20.000 h.
- Gränssnittskod motor out 60P
- Elektrisk anslutning 1, anslutningstyp: Hybrid-kontakt
- Elektrisk anslutning 1, anslutningsteknik: M23x1
- Elektrisk anslutning 1, antal poler/ledare: 15
- Föroreningsgrad: 2
- Korrosionsbeständighetsklass KBK: 0 - ingen korrosionsbelastning
- Lindningskopplingstyp: Stjärna inre
- Polpartal 5
- Vridmoment: 0.66 Nm
- Spetsens vridmoment: 1.6 Nm
- Max. Varvtal 12.500 varv/min.
- Max. mekaniskt varvtal 16.000 1/min.
- Kontinuerlig ström 1.6 A.
- Stötström 5.4 A
- Motorkonstant 0.41 Nm/A.
- Konstant vridmoment: 0.49 Nm/A.
- Spänningskonstant fafas: 29.9 mVmin
- Lindningsmotstånd fas: 11.7 ohm
- Lindninginduktor fas-fas: 21 mH
- Lindning lång duktivitet LD (fas): 13 mH
- Lindning tvärinduktans LQ (fas) 15.5 mH
- Elektriska tidskonstant 2.1 ms
- Tidskonstant vid termiska förhållanden: 41 min.
- Termiskt motstånd 1.5 K/W.
- Mätfläns 250 x 250 x 15 mm, stål
- Det totala avdningströghetsvridmomentet: 0.257 kgcm²
- Tillåten axiell axelbelastning 70 N.
- Tillåten radial axelbelastning 350 N.
- Rotorlägesgivare: Encoder absolut single turn
- Rotorlägesgivare Tillverkarbeteckning ECI 1118
- Rotorlägesgivare, absolut detekterbara varv: 1
- Rotorlägesgivare gränssnitt: EnDat 22
- Rotorlägesgivare mätprincip: Induktiv
- Rotorlägesgivare, driftspänning DC 5 V.
- Rotorlägesgivare driftspänningsområde: 3.6 V/DC - 14 V/DC
- Rotorlägesgivare per varv: 262.144
- Rotorlägesgivare upplösning 18 bitar
- Rotorlägesgivare systemnoggrannhet vinkelmätning: -120 ... 120 arks
- Hållmoment broms 2.5 Nm
- Driftspänning DC-broms 24 V.
- Strömupptagning broms 0.46 A.
- Ventilationsström broms 0.33 A.
- Bromsström broms 0.33 A.
- Effektförbrukning broms 11 W.
- Spolmotstånd broms 52.4 Ohm
- Spolinduktor broms 700 mH
- Frånträningstid broms 35 ms
- Stängningstid broms 10 ms
- Utlösningsförskjutningen DC-broms: 2 ms
- Max. Tomgångsvarvtal broms 10.000 1/min.
- Max. Fribari-broms: 5.600 J.
- Tröghetsmoment broms: 0.074 kgcm²
- Hållmoment
0.66 Nm
- Max. fasström
5.4 A
- Tillverkarnr.
5242202
- Typ
EMMT-AS-60-S-HS-RSB
IP40
- Gränssnitt
Seriellt gränssnitt
- Nominell ström
1.4 A
- Nominell spänning
565 V
- Nominell effekt
190 W
- Varvtal
3000 U/min
- Nominellt vridmoment
0.6 Nm
- Poler
15
- Max. omgivningstemperatur
+40 °C
- Min. omgivningstemperatur
-15 °C
- Vikt
1500 g
- UKCA
Ja
- Typ av produkt
Servomotor
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2207829 FESTO Servomotor 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A
Beskrivning
• dynamiska, borstlösa, permanentmatad
synkronservomotorer • extremt lågt rastermoment
- stöder hög
synkronisering även vid låga varvtal
• digitalt
absolutmätningssystem kan väljas: - Singleturn
-
Multiturn, batterilös
• enkel anslutningsteknik
(OCP: One cable plug) -
hybridledning: Motor- och anslutningsledning för försörjning och
avkodare i en
• Anslutningskontakt
kan riktas på motorn
• vridmoment optimerat
• varvtal
• Kapslingsklass
: -40 (motoraxel)
- IP67 (motorhus med anslutningsteknik)
- IP65 (motoraxel med radialvågringsring av PTFE)
• Motemperaturöverföring
digital via EnDat 2.2; via motorskydd CMMT-AS • tillval:
- fästrem
- axel med pasfjäder
- motoraxel med radial axeltätningsring
