Name: Faskopplare Komponent Allnet ALL16881PC 400 V/AC (max.)
Brand: Allnet
SKU: 1306912
Availability: InStock

Heimnät Powerline-adapter, pluggbar i DIN-skena, vit färg, teknisk enhet för nätverksanslutningar i byggnader.

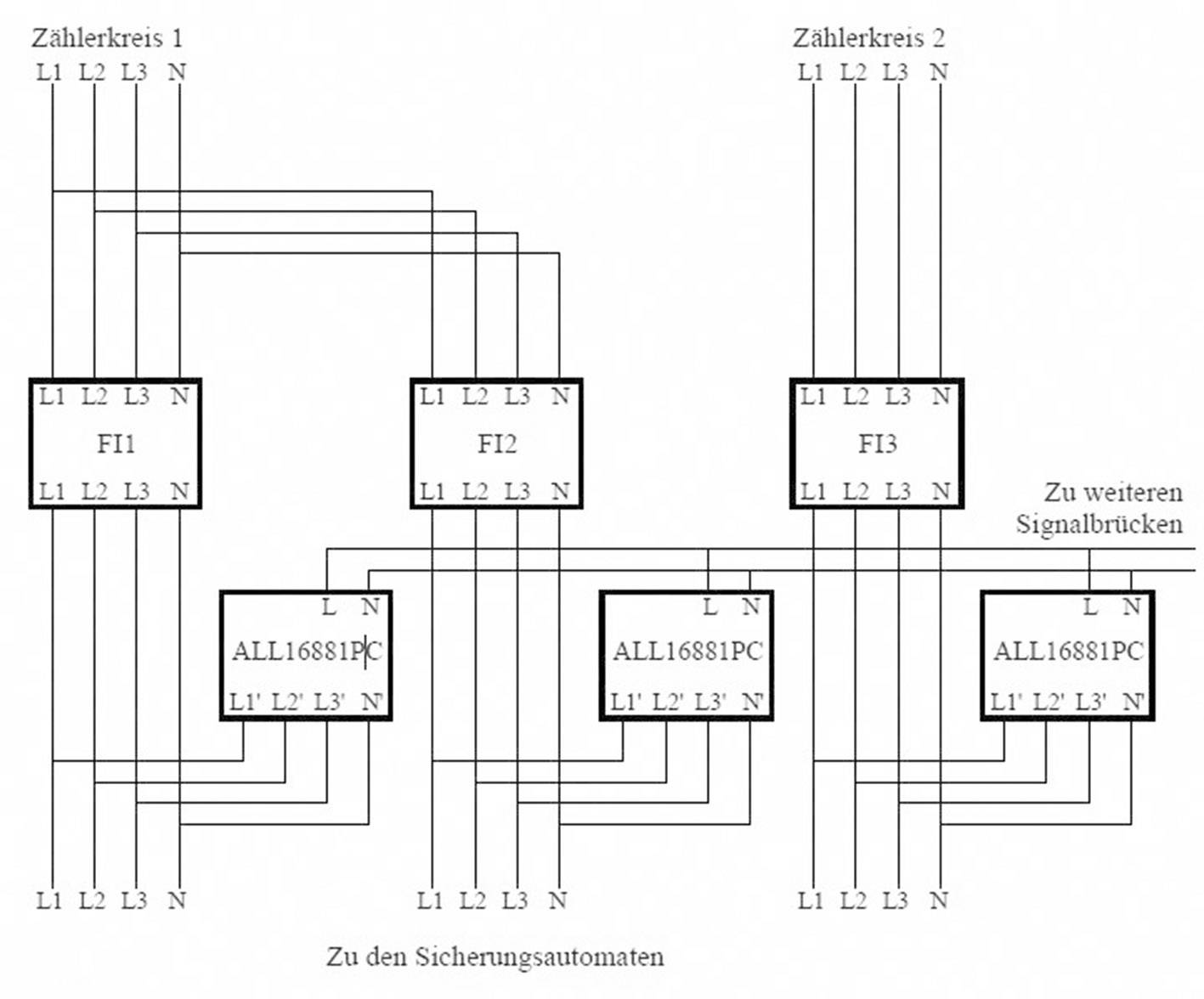

Schematisk representation av ett strömfördelningssystem med mätarkretsar, automatsäkringar och signalbroar.

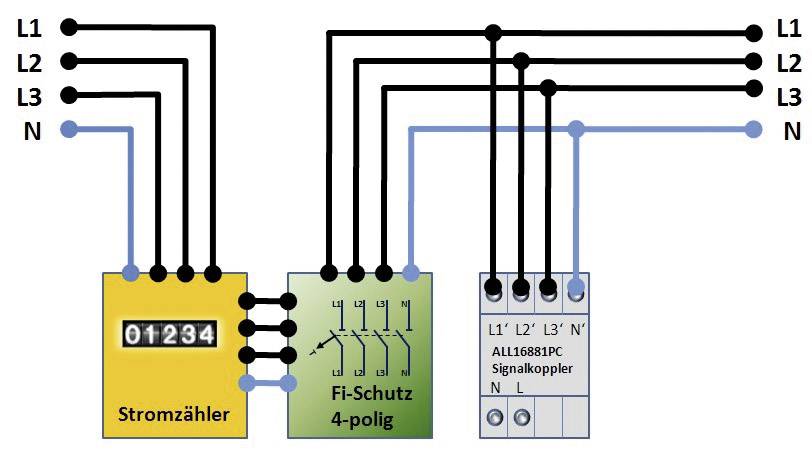

Elmätaren visar '01234'. Kabelanslutning från elmätare via 'FI-skydd 4-polig' till 'signalkopplare' med L1, L2, L3, N.

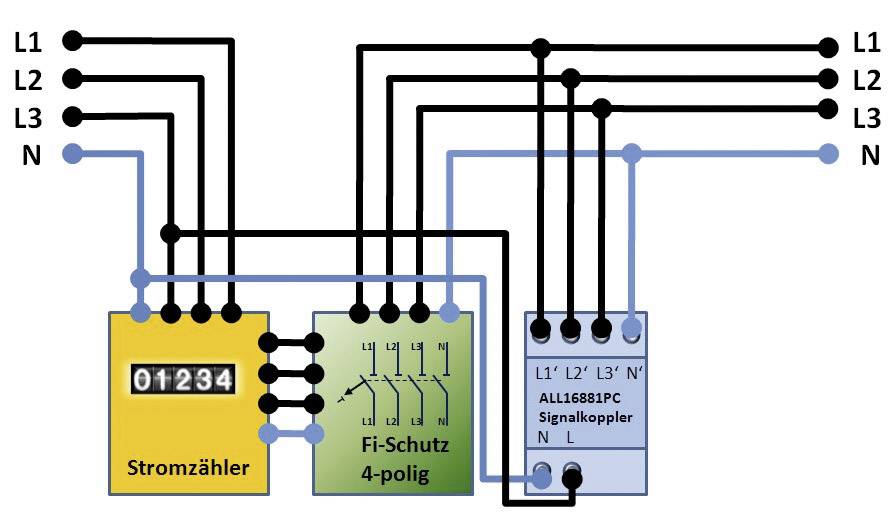

Schema för inkoppling av en elmätare och en 4-polig jordfelsbrytare med signalomvandlare. L1, L2, L3 och N är markerade.

1/4

Datablad (PDF)

Snabb leverans tors 15 okt.

11 Styck

Antal

Styck

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Powerline faskopplare / signalkopplare

Överför Powerline-signaler i 3-fas-systemet över flera strömkretsar

Tekniska specifikationer

Typ av produkt: Faskopplare

Utförande: Komponent

Ingångsspänning (max.): 400 V/AC

Längd: 150 cm

Vikt: 0.132

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1306912 Faskopplare Komponent Allnet ALL16881PC 400 V/AC (max.)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1306912 Faskopplare Komponent Allnet ALL16881PC 400 V/AC (max.)

Beskrivning

ALLNET Powerline faskopplare/signalbrygga för DIN-skenamontering, trefasutförande + extra galvaniskt delad fas för att överbrygga FI_brytare, hemkoppling eller elmätare-övergripande koppling, frekvensområde 1-70 MHz, temperaturområde: -25° till +50 °C.

3-fas + "L/N". Ökad räckvidd genom bättre koppling jämfört med standard-faskopplare. Flera strömkretsar kan anslutas med denna adapter. FI's kan överbyggas med flera ALL16881PC.

Capacitive Phase Couplers are necessary for Inhouse PLC Sytsems to guarantee best transmission possible and signal availability on each final outlet of the mains.
Therefor ALLNET deverloped a range of Phase Couplers wich are optimized for special reuirements as regards freqency range and impedance. 1- and 3-phase versions are available, i.e. 3-phase version for DIN-rail-mounting

Version

Powerline-enheter på olika faser och strömkretsar kan nu kommunicera med varandra
Frekvensområde: 1~70 MHz
Montering på DIN-skena
Lämplig för att överbygga signaler via jordfelsbrytare och strömräknare.
max. 8 Powerline devices are connected to the same power grid
The max. length of the power cord must not exceed 200 m and depends among other things the quality of the power cable and the number and type of electrical equipment.
If possible,the devices directly plug socket in the wall, where the signal is strongest.

Tips

Dessa enheter får endast installeras av en elektriker, annars föreligger brandfara eller fara för elchocker.

Combines all phases of the home power network with each other and makes the Powerline signal to electrical power sockets in a circuit available. About the fourth LX-phase cross-connections can be implemented to other circuits when electricity meter, earth leakage (GFCI), circuit breakers and similar obstacles for power line communications must be overcome.

max. 8 Powerline devices are connected to the same power grid

The max. length of the power cord must not exceed 200 m and depends among other things the quality of the power cable and the number and type of electrical equipment.

If possible,the devices directly plug socket in the wall, where the signal is strongest.

Attention. This article must only be installed by authorised and qualified persons.
