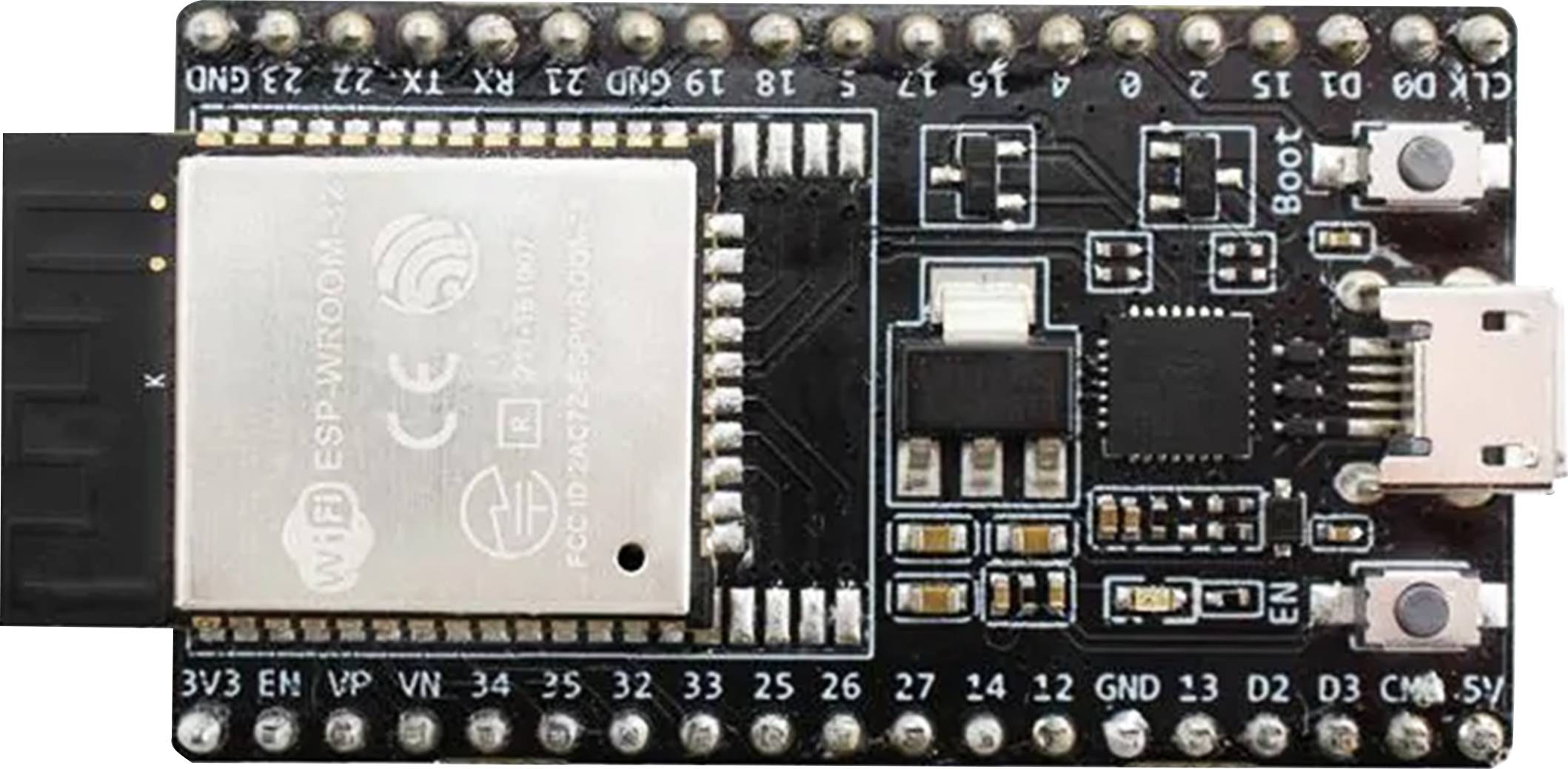

Espressif Utvecklingskort ESP32-DevKitC-VE

ESP32-DevKitC V4 är ett litet ESP32-baserat utvecklingskort från Espressif. De flesta i/O-stiften har brutit ut mot stiftlisten på båda sidor för att möjliggöra en enkel anslutning. Utvecklare kan antingen ansluta kringutrustning med kontaktbryggor eller ESP32-DevKitC V4 på en kontaktpanel.

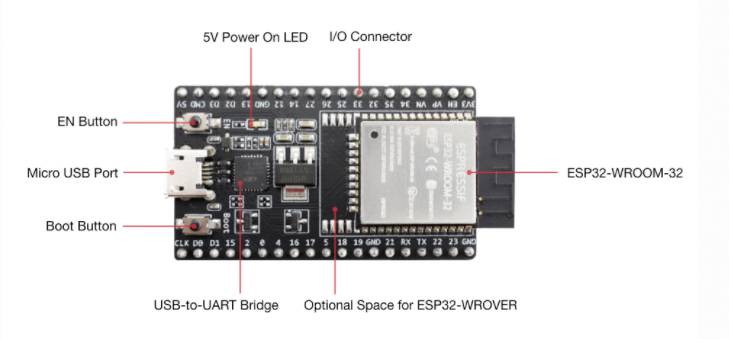

Översikt över de viktigaste komponenterna, gränssnitt och manöverelement på ESP32-DevKitC V4-Boards:
ESP32-WROOM-32: En modul med ESP32
EN: Återställningsknapp
Båt: Nedladdningsyta. Håll båten intryckt och tryck sedan en för att inleda nedladdningsläget för att hämta den fasta programvaran via den seriella anslutningen.
USB-till-UART-brygga: Ett enda USB-UART-Bridge-chip ger överföringshastigheter på upp till 3 Mbit/s.
Micro-USB-anslutning USB-gränssnitt. Strömförsörjning för kortet samt kommunikationsgränssnittet mellan en dator och ESP32-modulen.
5V drift-LED: Lyser när USB eller en extern 5V-nätenhet är ansluten till kortet. Mer information finns i kopplingsscheman i tillhörande dokument .
I/O: De flesta stiften på ESP-modulen är brutna till stiftlister på kretskortet. Du kan programmera ESP32 så att flera funktioner som PWM, ADC, DAC, I2C, I2S, SPI osv. aktiveras.

Elförsörjningsalternativ
Det finns tre ömsesidigt uteslutande sätt att försörja kortet med ström:
Micro-USB-anslutning, nätenhet av standardtyp
- 5V/GND-Header-stift
- 3V3/GND-Header-stift

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
