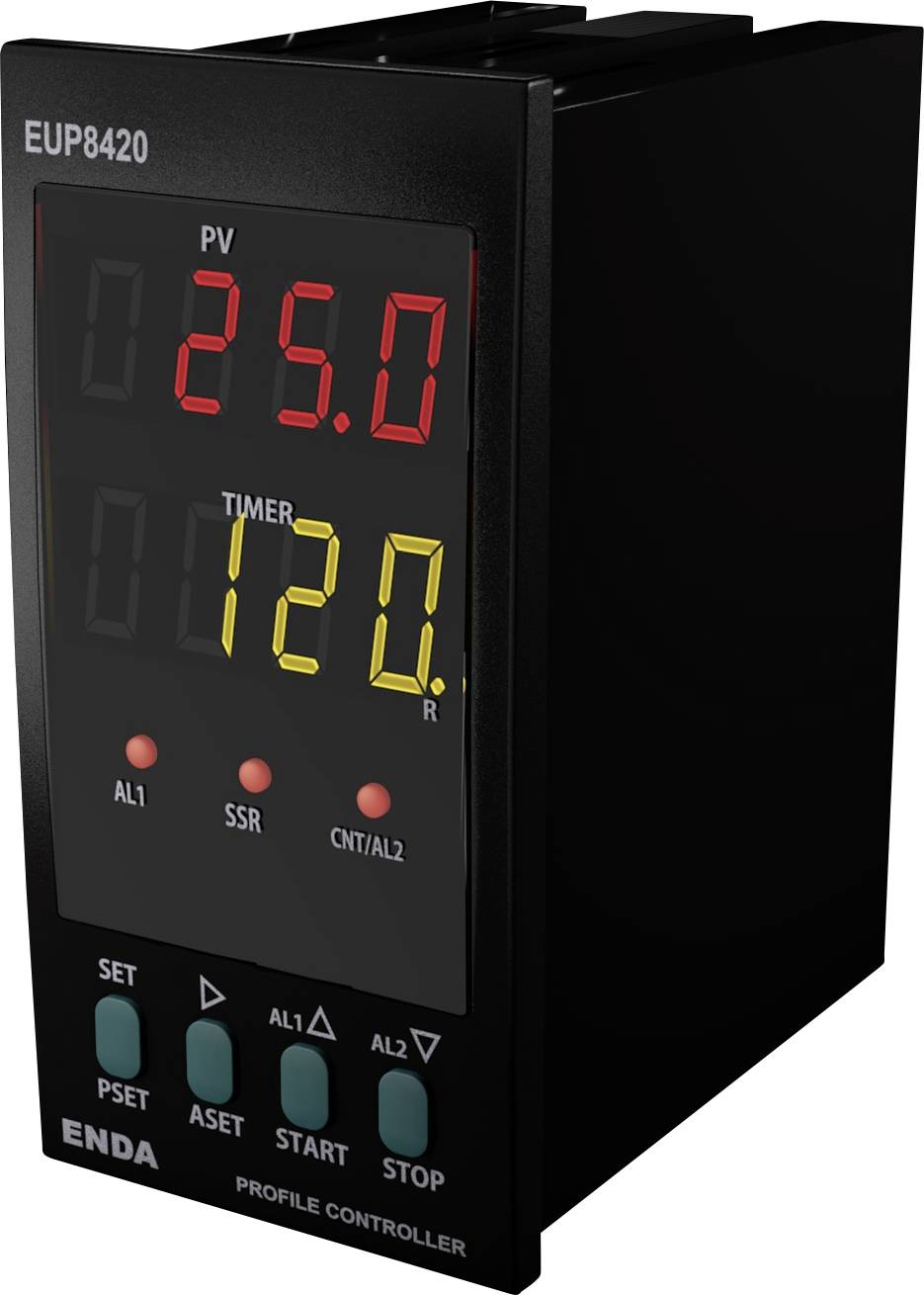

Enda PID Universell regulator Pt100, J, K, L, S, R, T -200 till 1700 °C (L x B x H) 87 x 48 x 96 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Universell regulator
Termostat typ
PID
Driftspänning
230 V/AC
Max. mättemperatur
1700 °C
Antal reläutgångar
2
Datablad (PDF)
3 Styck
Antal
Toal (1 512,00 kr / stycken)
1 512,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
Temperaturregulator
- Möjlighet att ange ett valbart dubbelsatsvärde
- Valbar sensortyp PT-100, J, K, L, T, S, R
- Valbar ingång: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V, 0-25 mV och 0-50 mV
- Möjlighet till styrning av profiler med upp till 16 steg
- Programmering av AL1- och AL2-utgångar vid varje steg
- Möjlighet att fortsätta där du slutade vid strömavbrott
- Automatisk beräkning av PID-parametrar (SELF TUNE)
- Digital ingång med tre olika tilldelningsbara funktioner
- F-funktionsknapp, som kan programmeras med tre olika funktioner
- mjukstart -funktion
- Valbar analog-, SSR- eller relä-styrutgång
- Valbar analog styrutgång 0–20 mA och 4–20 mA
- C/A2-reläutgång som kan användas som andra larm- eller temperaturkontrollutgång
- Reläutgång A1 kan användas som första larmutgång eller PID-kylutgång
- Valbar värme-/kylstyrning
- Offset-funktion för inmatning
- Möjlighet att välja reläpositioner i händelse av sondbortfall eller periodisk och automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokoll
- CE-märkt enligt en-standard
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Regleringstyp: Kan väljas mellan On-Off/P, PI, PD, PID
- Typ av produkt
Universell regulator
- Typ
EUP8420-230
- Termostat typ
PID
- Driftspänning
230 V/AC
- Mätområde
-200 till 1700 °C
- Max. mättemperatur
1700 °C
- Min. mättemperatur
-200 °C
- Antal analoga utgångar
1
- Antal reläutgångar
2
- Antal transistorutgångar
1
- Utgångar
C/A2 relä 250 VAC, 8 A (resistiv last), omkoppling NO + NC
A1 relä 250 VAC, 8A (resistiv last), NO (kan väljas som larm1 eller kylfunktion)
Anl/SSR-utgång: 0-20mA,4-20mA (12 bitar, 0.2 % noggrannhet) eller som SSR-utgång 24V/20mA
- Mått.
(L x B x H) 87 x 48 x 96 mm
- Tillverkarfärg
Svart
- Höjd
96 mm
- Längd
87 mm
- Bredd
48 mm
IP65 (framifrån)
IP20 (baksida)
- Sensortyp
Pt100
J
K
L
S
R
T
- Tillverkarnr.
EUP8420-230
- Utförande
PID universalregulator, självslocknande höljets material
- Monteringsdjup
87 mm
- Monteringssätt
Inbyggnad
- Digitala ingångar
1
- Inbyggnadsmått
48x96 mm
- Sensortyp
TERMOELEMENT J, K, L, T, S, R och PT100
- Vikt
400 g
Dokument & nedladdningar
Datablad
Datablad 3527757 Enda PID Universell regulator Pt100, J, K, L, S, R, T -200 till 1700 °C (L x B x H) 87 x 48 x 96 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3527757 Enda PID Universell regulator Pt100, J, K, L, S, R, T -200 till 1700 °C (L x B x H) 87 x 48 x 96 mm
Beskrivning
Version
- Typ av styrning - enkelbörvärde- och larmstyrning
- Kontrollmetod på-av, P, PI, PD, PID
- A/D-omvandlare - 14 bitar
- Avsökning – 100 ms
- Proportionalband - kan ställas in mellan 0,0 % och 100,0 %. Om Pb=0,0 %, väljs en on/off-styrning.
- Kontrollperiod - inställbar från 1 till 125 sekunder
- Hysteres kan ställas in från 1 till 50 °C/F.
