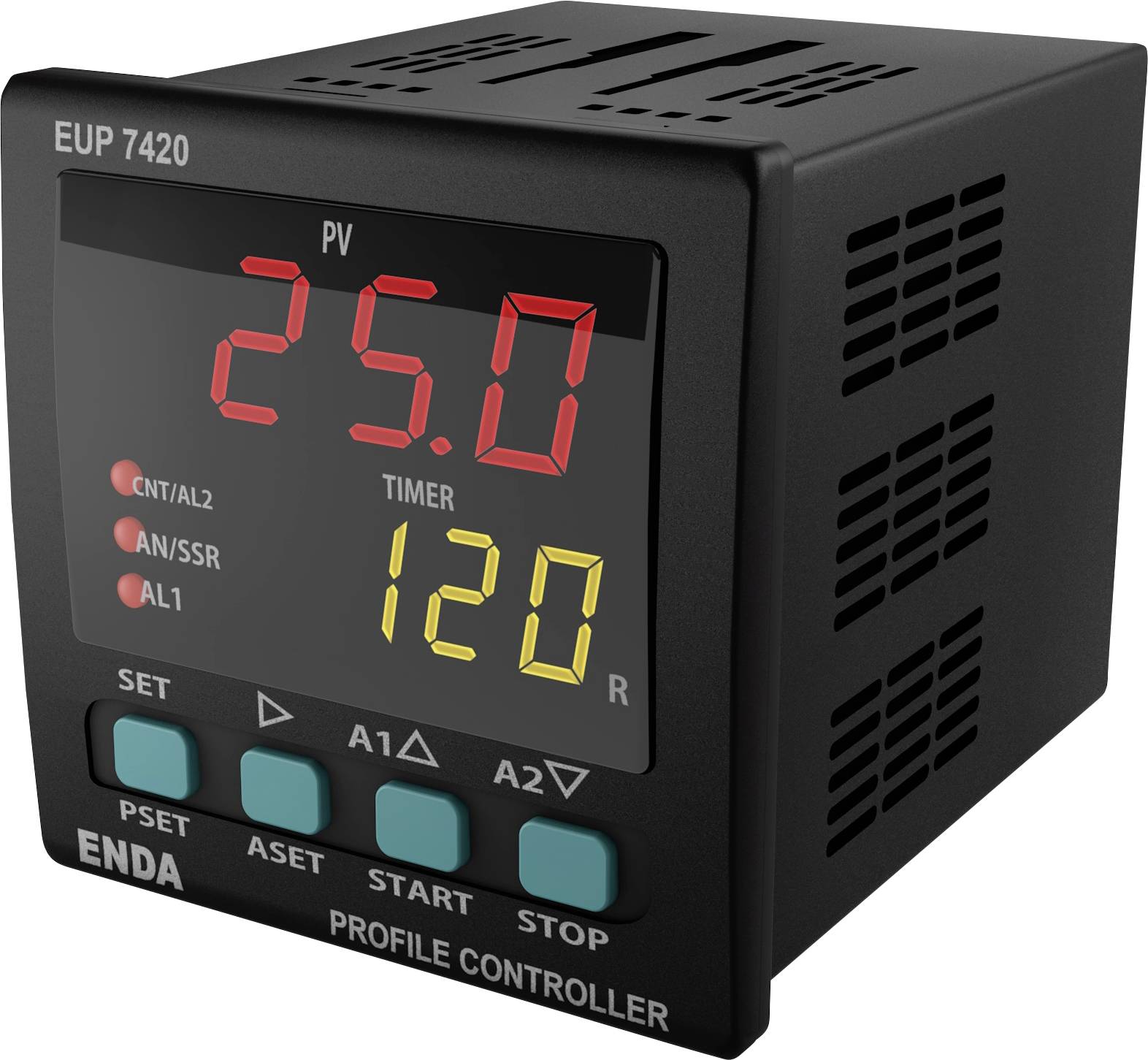

Enda PID Universell regulator J, K, L, T, S, R, Pt100 -200 till 1700 °C Relä 8 A (L x B x H) 97 x 72 x 72 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Universell regulator
Termostat typ
PID
Driftspänning
90 V/AC
230 V/AC
250 V/AC
Max. mättemperatur
1700 °C
Utgångar (termostat)
Relä 8 A
Datablad (PDF)
3 Styck
Antal
Toal (1 512,00 kr / stycken)
1 512,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
Temperaturregulator
- Möjlighet att ange ett valbart dubbelsatsvärde
- Valbar sensortyp PT-100, J, K, L, T, S, R
- Valbar ingång: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V, 0-25 mV och 0-50 mV
- Möjlighet till styrning av profiler med upp till 16 steg
- Programmering av AL1- och AL2-utgångar vid varje steg
- Möjlighet att fortsätta där du slutade vid strömavbrott
- Automatisk beräkning av PID-parametrar (SELF TUNE)
- Digital ingång med tre olika tilldelningsbara funktioner
- F-funktionsknapp, som kan programmeras med tre olika funktioner
- mjukstart -funktion
- Valbar analog-, SSR- eller relä-styrutgång
- Valbar analog styrutgång 0–20 mA och 4–20 mA
- C/A2-reläutgång som kan användas som andra larm- eller temperaturkontrollutgång
- Reläutgång A1 kan användas som första larmutgång eller PID-kylutgång
- Valbar värme-/kylstyrning
- Offset-funktion för inmatning
- Möjlighet att välja reläpositioner i händelse av sondbortfall eller periodisk och automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokoll
- CE-märkt enligt en-standard
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Regleringstyp: Kan väljas mellan On-Off/P, PI, PD, PID.
- Mätcykel: Min. 100 ms.
- A/D-omvandlare: 14 bitars upplösning.
- Rampfunktion: Upp till 16 steg.
- Relä livslängd (elektrisk): 300.000 omslagscykler vid 250 V AC,8A.
- Typ av produkt
Universell regulator
- Typ
EUP7420-230
- Termostat typ
PID
- Driftspänning
90 V/AC
230 V/AC
250 V/AC
- Mätområde
-200 till 1700 °C
- Max. mättemperatur
1700 °C
- Min. mättemperatur
-200 °C
- Utgångar (termostat)
Relä 8 A
- Antal analoga utgångar
1
- Antal reläutgångar
2
- Antal transistorutgångar
1
- Utgångar
C/A2 relä: 250 V AC, 8A (resistiv last), omkoppling NO + NC.
A1 relä: 250 V AC, 8A (resistiv last), No.
Anl/SSR: 0-20mA, 4-20mA (12 bitar, 0.2 % noggrannhet) eller SSR-utgång 24V/20mA.
- Mått.
(L x B x H) 97 x 72 x 72 mm
- Tillverkarfärg
Svart
- Höjd
72 mm
- Längd
97 mm
- Bredd
72 mm
IP65 (framifrån)
IP20 (baksida)
- Sensortyp
J
K
L
T
S
R
Pt100
- Tillverkarnr.
EUP7420-230
- Utförande
Panelmontage enligt din 43700, med fästanordning
- Monteringsdjup
97 mm
- Monteringssätt
Inbyggnad
- Digitala ingångar
1
- Inbyggnadsmått
72x72 mm
- Sensortyp
Universal-ingång för termoelement, PT100, mA,mV,V.
- Vikt
400 g
Dokument & nedladdningar
Datablad
Datablad 3527756 Enda PID Universell regulator J, K, L, T, S, R, Pt100 -200 till 1700 °C Relä 8 A (L x B x H) 97 x 72 x 72 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3527756 Enda PID Universell regulator J, K, L, T, S, R, Pt100 -200 till 1700 °C Relä 8 A (L x B x H) 97 x 72 x 72 mm
Beskrivning
Version
- Typ av styrning - enkelbörvärde- och larmstyrning
- Kontrollmetod – på-av, P, PI, PD, PID
- A/D-omvandlare 14 bitar
- Avsökning 100 ms
- Proportionalband - kan ställas in mellan 0,0 % och 100,0 %. Om Pb=0,0 %, väljs en on/off-styrning.
- Kontrollperiod - inställbar från 1 till 125 sekunder
- Hysteres kan ställas in från 1 till 50 °C/F.
- Uteffekt - förhållandet till det inställda värdet kan ställas in mellan 0 % och 100 %.
