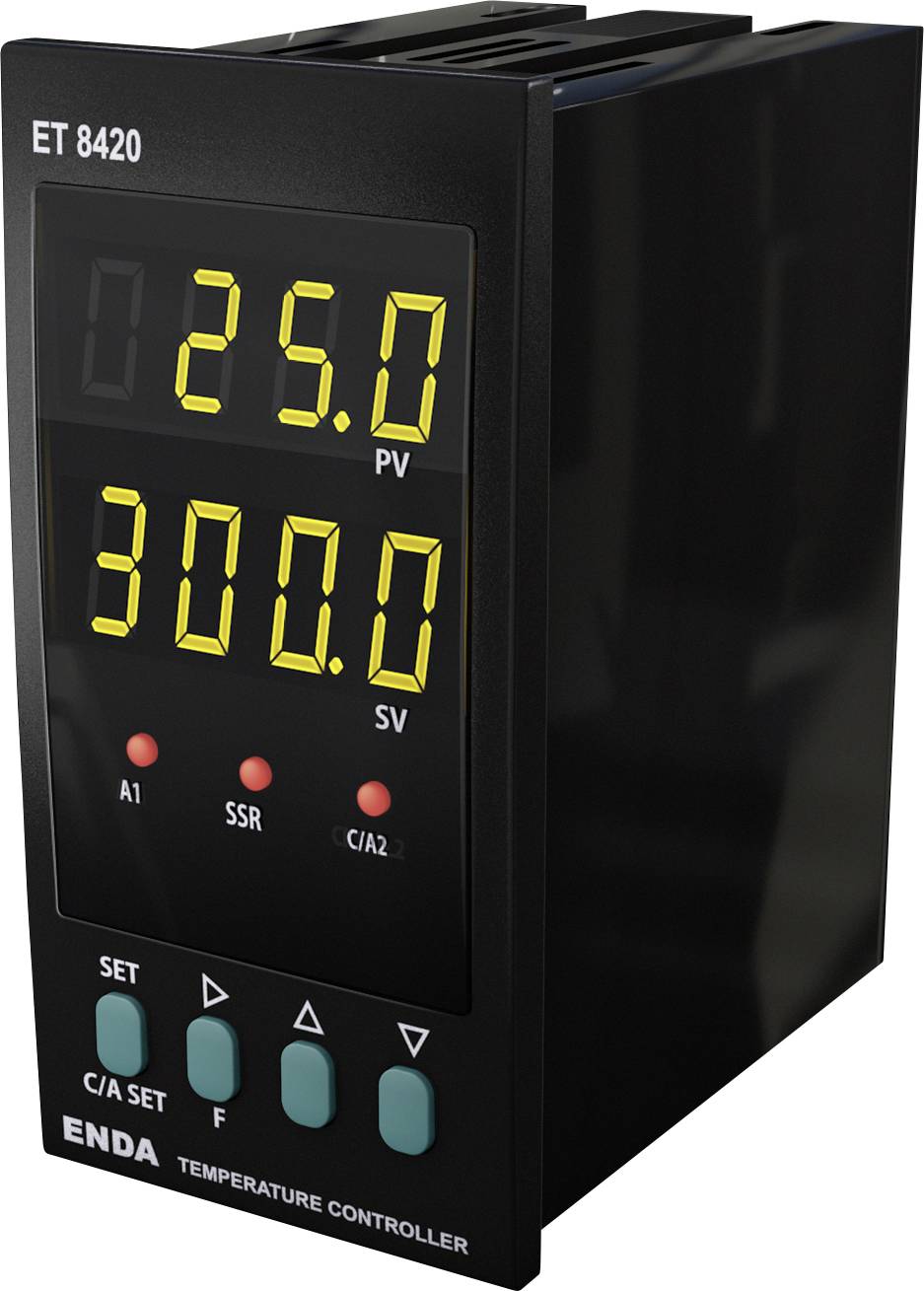

Enda PID Termostat Pt100, J, K, L, T, S, R, B -199.9 till 1700 °C (L x B x H) 87 x 96 x 48 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Termostat
Termostat typ
PID
Driftspänning
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. mättemperatur
1700 °C
Antal reläutgångar
2
Datablad (PDF)
2 Styck
Antal
Toal (1 352,00 kr / stycken)
1 352,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
Temperaturregulator
- Möjlighet att ange ett valbart dubbelsatsvärde
- Valbara sensortyper (PT-100, J, K, L, T, S, R)
- Automatisk beräkning av PID-parametrar (SELF TUNE)
- Digital ingång med tre olika tilldelningsbara funktioner
- F-funktionsknapp, som kan programmeras med tre olika funktioner
- mjukstart -funktion
- Valbar SSR-styrutgång
- C/A2-reläutgång som kan användas som andra larm- eller temperaturkontrollutgång
- Reläutgång A1 kan användas som första larmutgång eller PID-kylutgång
- Valbar värme-/kylstyrning
- Offset-funktion för inmatning
- Möjlighet att välja reläpositioner i händelse av sondbortfall eller periodisk och automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokoll
- CE-märkt enligt en-standard
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Effektförbrukning 5 VA
- Noggrannhet: ±0,5 % av skalområdet + 1 siffra
- Upplösning: 0,1 °C eller 1 °C
- Anslutning via list med skruvklämmor för 2,5 mm²
- Drifttemperatur: 0 - 50 °C
- Typ av produkt
Termostat
- Typ
ET8420-LV
- Termostat typ
PID
- Driftspänning
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Mätområde
-199.9 till 1700 °C
- Max. mättemperatur
1700 °C
- Min. mättemperatur
-199.9 °C
- Antal reläutgångar
2
- Antal transistorutgångar
1
- Utgångar
C/A2 relä 250 V AC,8A (resistiv last), omkopplingskontakt NO + NC, kan väljas som regel- eller alarm2-utgång
A1 relä 250 V AC,8A (resistiv last), NO, kan väljas som larm1 eller PID-reglerutgång för kylfunktion
SSR-utgång: Max. 20 mA,24 volt
- Mått.
(L x B x H) 87 x 96 x 48 mm
- Tillverkarfärg
Svart
- Höjd
48 mm
- Längd
87 mm
- Bredd
96 mm
IP65 (framifrån)/IP20 (bakifrån)
- Sensortyp
Pt100
J
K
L
T
S
R
B
- Tillverkarnr.
ET8420-LV
- Utförande
PID-reglering med självoptimering (SELFTUNE)
Mjukstart (rampfunktion)
Valbar regleringstyp On-Off/P, PI, PD, PID
- Monteringsdjup
87 mm
- Monteringssätt
Inbyggnad
- Digitala ingångar
1
- Inbyggnadsmått
96x48 mm
- Sensortyp
PT100 och diverse termoelement (J, K, L, T, s, R, B).
- Vikt
400
Dokument & nedladdningar
Datablad
Datablad 3527761 Enda PID Termostat Pt100, J, K, L, T, S, R, B -199.9 till 1700 °C (L x B x H) 87 x 96 x 48 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3527761 Enda PID Termostat Pt100, J, K, L, T, S, R, B -199.9 till 1700 °C (L x B x H) 87 x 96 x 48 mm
Beskrivning
En kompakt ON-OFF/PID-regulator med självoptimering, reglageutgång kan ställas in som relä- eller SSR-utgång. Två modeller, ingång för PT100- eller termoelement kan levereras. Mjukstartfunktion (tidingivning för börvärde) och säkerhetskod mot obehörig ändring av värdena kan ställas in. Enkel och intuitiv hantering med horisontell och vertikal menystyrning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Typ av styrning - enkelbörvärde- och larmstyrning
- Kontrollmetod - på-av, P, PI, PD, PID (valbart)
- A/D-omvandlare 12 bitar
- Avsökning – 100 ms
- Proportionalband - kan ställas in mellan 0,0 % och 100,0 %. Om Pb=0,0 %, väljs en on/off-styrning.
- Kontrollperiod - inställbar från 1 till 250 sekunder
- Hysteres kan ställas in från 1 till 50 °C/F.
