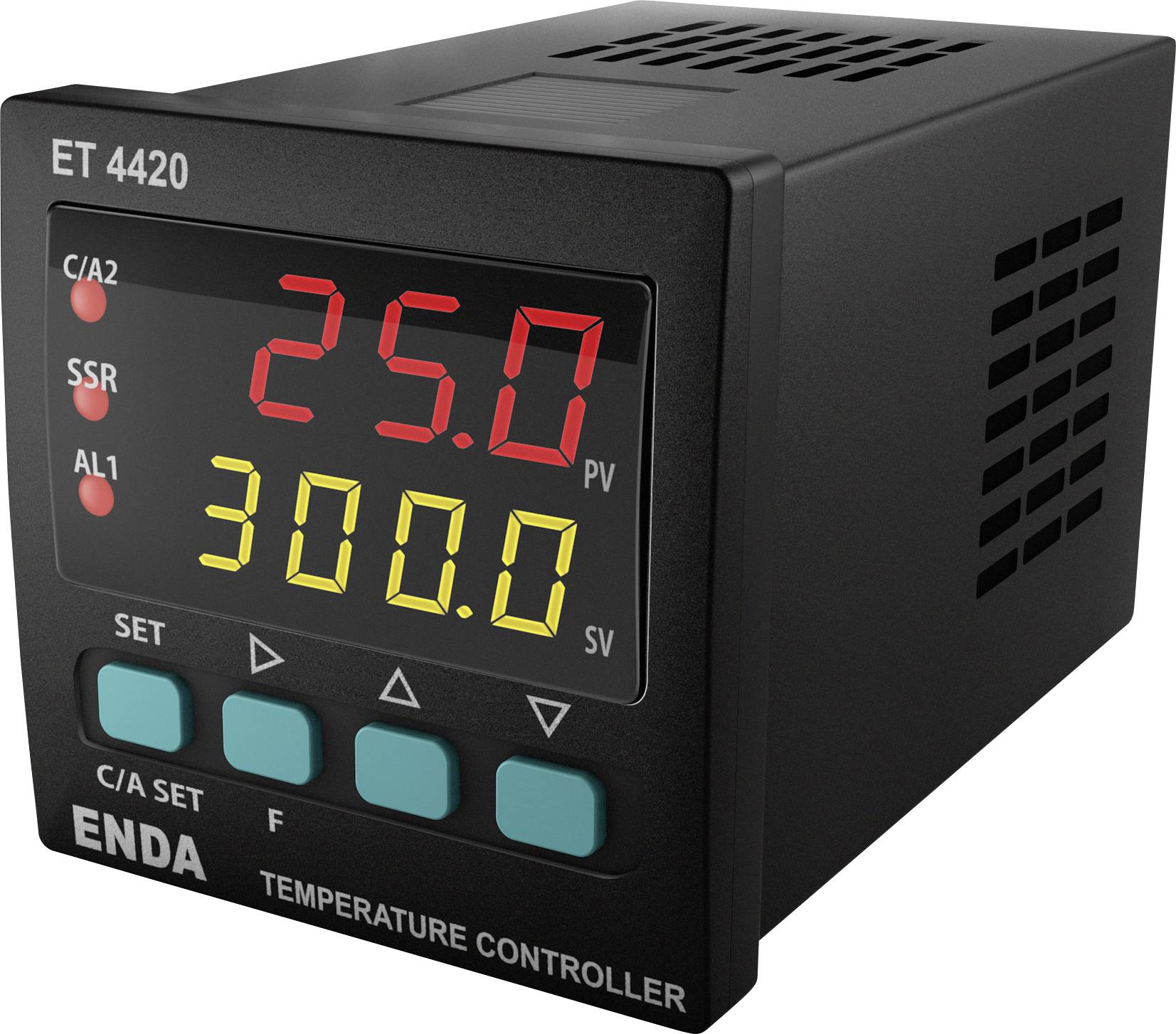

Enda PID Termostat Pt100, J, K, L, T, S, R, B -199.9 till 1700 °C (L x B x H) 87 x 48 x 48 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Termostat
Termostat typ
PID
Driftspänning
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. mättemperatur
1700 °C
Antal reläutgångar
2
Datablad (PDF)
5 Styck
Antal
Toal (1 432,00 kr / stycken)
1 432,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
PID-temperaturregulator
- Möjlighet att ange ett valbart dubbelsatsvärde
- Valbara sensortyper (PT-100, J, K, L, T, S, R)
- Automatisk beräkning av PID-parametrar (SELF TUNE)
- Digital ingång med tre olika tilldelningsbara funktioner
- F-funktionsknapp, som kan programmeras med tre olika funktioner
- mjukstart -funktion
- Valbar SSR-styrutgång
- C/A2-reläutgång som kan användas som andra larm- eller temperaturkontrollutgång
- A1-reläutgång som kan användas som första larmutgång eller PID-kylningsutgång
- Valbar värme-/kylstyrning
- Offset-funktion för inmatning
- Möjlighet att välja reläpositioner i händelse av sondbortfall eller periodisk och automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokoll
- CE-märkt enligt en-standard
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Typ av produkt
Termostat
- Typ
ET4420-LV
- Termostat typ
PID
- Driftspänning
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Mätområde
-199.9 till 1700 °C
- Max. mättemperatur
1700 °C
- Min. mättemperatur
-199.9 °C
- Antal reläutgångar
2
- Antal transistorutgångar
1
- Utgångar
C/A2 relä: 250 V AC,8A (resistiv last), omkopplingskontakt NO + NC, kan väljas som regel- eller larm2-utgång
A1 relä: 250 V AC,8A (resistiv last), NO, kan väljas som larm1 eller PID-reglerutgång för kylfunktion
SSR-utgång: Max. 20 mA,24 volt
- Mått.
(L x B x H) 87 x 48 x 48 mm
- Tillverkarfärg
Svart
- Höjd
48 mm
- Längd
87 mm
- Bredd
48 mm
IP65 (framifrån)/IP20 (bakifrån)
- Sensortyp
Pt100
J
K
L
T
S
R
B
- Tillverkarnr.
ET4420-LV
- Utförande
PID-reglering med självoptimering (SELFTUNE)
Mjukstart (rampfunktion)
Valbar regleringstyp On-Off/P, PI, PD, PID.
- Monteringsdjup
87 mm
- Monteringssätt
Inbyggnad
- Digitala ingångar
1
- Inbyggnadsmått
48x48 mm
- Sensortyp
Pt100, J, K, T, S, R
- Vikt
250
- Driftspänning (specifikationer)
230 V/AC
Dokument & nedladdningar
Datablad
Datablad 3527765 Enda PID Termostat Pt100, J, K, L, T, S, R, B -199.9 till 1700 °C (L x B x H) 87 x 48 x 48 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3527765 Enda PID Termostat Pt100, J, K, L, T, S, R, B -199.9 till 1700 °C (L x B x H) 87 x 48 x 48 mm
Beskrivning
PID-regulator med olika DIN-monteringsmått (48 x 48, 72 x 72, 96 x 96 mm), regleringstypen kan väljas mellan "ON-OFF" omkopplingsbeteende eller PID-reglering med självoptimering. Samtidig visning av ärvärde (röd eller gul 7-segmentsvisning) och börvärde (gul 7-segmentsvisning). Mjukstartfunktion (rampfunktion) och säkerhetskod mot obehörig ändring av värdena kan ställas in. Enkel och intuitiv hantering med horisontell och vertikal menystyrning.
Version
- Mätingång för två-/treledaromkoppling Pt100 (DIN EN60751) -200 till +600 °C resp. -99,9 till +300 °C
- Termoelement (enligt DIN EN60584) 0 till 1 600 °C – typ J, K, T, S, R, noggrannhet 0,2 % v. MB + 1 digital datalaging i EEPROM
- Kapslingsklass framsida: IP60
- Kapslingsklass baksida: IP20 inkl. påsättbar list med skruvklämmor för 2,5 mm
- 1 reläomkopplingskontakt
- 1 slutarkontakt (bryteffekt 2 A/250 V/AC vid resistiv last)
- 1 halvledarutgång (SSR, max. 12 V/DC / 20 mA).
