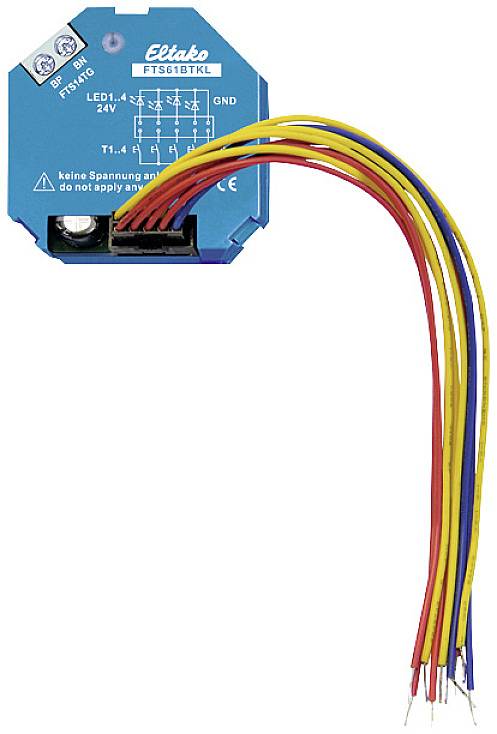

Eltako FTS61BTKL RS485 Knappkopplare Infälld

Bus-knappkoppling för 4 konventionella knappar med inbyggda 24V-LED:er för anslutning till knapp-gateways FTS14TG via en 2-trådskontakt. Stand-by-förlust endast 0,2 watt. För infälld montering. 45 mm lång, 45 mm bred, 18 mm djup. Upp till 30 Bus-knappar och/eller Bus-knappkoppling FTS61BTKL kan anslutas till BP och BN en knapp-gateways FTS14TG. Den totala tillåtna längden på ledningar är 200 m. RLC-medlemmen som ingår i FTS14TG måste vara ansluten till den mest avlägsna buss-knappen Bus-knappkoppling ansluts dessutom till BP och BN-klämmorna. Via 2-trådars knappbuss sker spänningsförsörjning av anslutna FTS61BTKL med 29V DC och samtidigt dataöverföring. Använd endast vanliga buss- eller telefonledningar. Till de 15 cm långa anslutningskablarna kan upp till fyra konventionella knappar T1-T4 anslutas. Den motpol är t0. Anslutningskablarna kan förlängas upp till 2 m. Med 24V-LED:er som är integrerade i knapparna visas bekräftelsekram av ställdon när de aktorer som innehåller PCT14 har försetts med ID-tabellen på FTS14TG. Varning! Ingen spänning kan skapas. Som riktningsknapp kan paren T1/T3 och T2/T4 definieras. Bussen ansluts till BP och BN. Observera polaritet!

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
