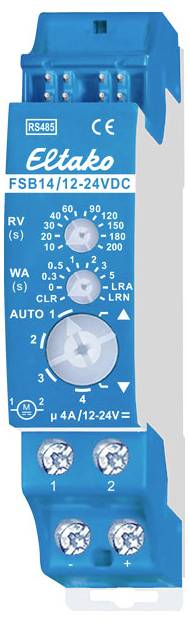

Eltako FSB14/12-24V DC RS485 Bus switch/stömstötsrelä Skuggningselement Rack Bryteffekt (max.) 4 W

Brytaraktor och jalusi för en 12-24V DC-motor. 1+1 slutare 4A/ 12-24V DC, potentialfri för försörjningsspänning 12 V. Dubbelriktad Stand-by-förlust endast 0,1 watt. Din-skena för montering på DIN-EN 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Ansluts till Eltako-RS485-bussen. Tvärförbindelse buss och strömförsörjning med kontaktbrygga. DC-spänningen för motorn ansluts till klämmorna - och +, DC-motorn till klämmorna 1 och 2. När FSB14-reläer är inslagna, behövs 0,4 watt. Vid avbrott i matningsspänningen slås den ifrån. Knappen kan programmeras antingen som riktningsknapp eller som universalknapp: Lokal styrning med universalknappar: Vid varje knappimpuls växlar kopplingsläget i ordning, läge, av, grepp. Lokal styrning med riktningsknapp: Med en knappimpuls upptill aktiveras kopplingsläget målinriktat. Med en knappimpuls nedåt aktiveras kopplingsläget målinriktat. En annan knappimpuls i samma riktning avbryter omedelbart processen. Vid en knappimpuls i en annan riktning stoppas dock och kopplas om till motsatt färdriktning efter en paus på 500 ms. Centralstyrning dynamiskt utan prioritet: Med en styrsignal från en central styrknapp som skördar utan prioritet aktiveras kopplingsläget uppåt eller nedåt. Utan prioritet, eftersom den här funktionen kan överstyras av andra styrsignaler. Centralstyrning dynamiskt med prioritet: Med en styrsignal på minst 2 sekunder av en knapp som är programmerad som centralstyrningsknapp med prioritet aktiveras kopplingsläget uppåt och nedåt. Med prioritet, eftersom dessa styrsignaler inte kan överstyras av andra styrsignaler, så länge till centralkommandot upphävs av en knappimpuls till eller från centralstyrknappen. Med en styrsignal, t.ex. en FSM61 som skördas som centralstyrningsknapp med prioritet, aktiveras kopplingsläget på eller av och prioriteringen aktiveras. Med prioritet, eftersom dessa styrsignaler inte kan överstyras av andra styrsignaler så länge som det centrala kommandot återställs genom slutet av styrsignalen. Sattmotivsstyrning: Med en styrsignal från en inmatad knapp med dubbelvippa eller automatisk av en extra programmerad trådlös utomhusljussensor kan upp till 4 tidigare lagrade AB-drifttider hämtas. Vid styrning med GFVS-programvaran kan körkommandon för upp- och nedkörning startas med den exakta tidsangivelsen. Eftersom ställdonet rapporterar tillbaka den körda tiden exakt efter varje aktivitet, även om du kört fast med en knapp, visas alltid positionen för skuggningen i GVS-programvaran korrekt. När du når ändlägen upptill och nedtill synkroniseras positionen automatiskt. Funktions-vridströmbrytare nedan: AUTO 1 = i detta läge på vridbrytaren är komfortvridfunktionen för jalusier påslagen. Vid styrning med universalknappar eller riktningsknapp leder en dubbelpuls långsam rotation i motsatt riktning, som stoppas med ytterligare impuls. AUTO 2 = i detta läge på vredet är den bekvämt vändfunktion för jalusier helt avstängd. AUTO 3 = i detta läge på vredet verkar de lokala knapparna statiskt och gör det möjligt att vända jalusier genom att trycka. Först efter 0,7 sekunder av ständig aktivering kan de dynamiskt kopplas om. AUTO 4 = i detta läge på vredet ser de lokala knapparna endast statiskt (ER-funktion). Återfallsfördröjning (torkartid) på den övre vredet är aktiv. Centralstyrning är inte möjlig. Pil uppåt/pil nedåt = handkontrollen sker i läge pil uppåt (på) och pil nedåt (från) till den nedre vredet. Handstyrningen har prioritet framför alla andra styrkommandon. WA = vändautomatiken för jalusier och markiser ställs in med mittvridreglaget. 0 = avstängd, annars mellan 0,3 och 5 sekunder slås den på med inställd vändtid. Det enda sättet att ändra rotationsriktningen är att när fördröjningstiden som är inställd med den övre vridknappen har gått ut, t.ex. Spänna markiser eller jalusier i en bestämd position. Under RV-vridreglaget finns LED-displayen för vändtiden. RV = fördröjningstid (återfallsfördröjning RV) ställs in med övre vridreglaget. Om FSB14 är i läge på eller av går den inställda fördröjningstiden igång och apparaten stängs automatiskt om till stopp. Fördröjningstiden måste därför väljas minst så länge som beskuggningselementet eller rullgardinen behövs för att komma från ett slutläge till ett annat. Under RV-vridreglaget finns LED-displayen för fördröjningstid RV. Om en eller flera trådlösa dörrkontakter för fönster ställs in FTK eller fönsterhandtagssensor FFG7B-rw, är ett yttre skydd installerat när dörren är öppen, vilket låser ett centralt-AB-kommando. Lysdioden under det övre vridreglaget följer inlärningsprocessen enligt bruksanvisning och visar styrkommandon genom att blinka kort.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
