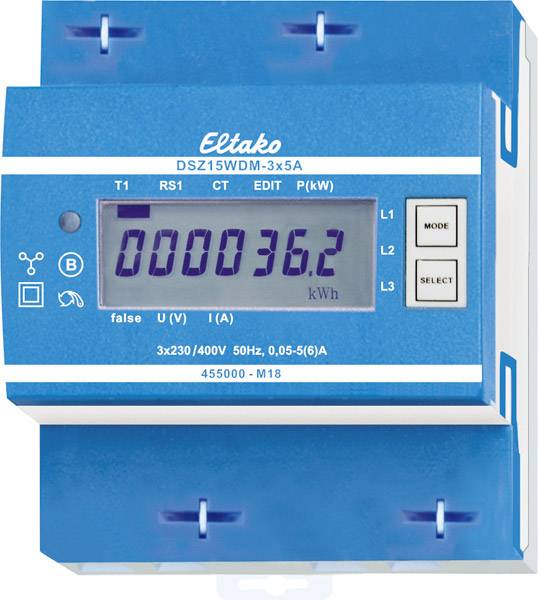

Eltako DSZ15WDM-3x5A MID 28305515 Elmätare 3-fas digital 5 A 1 st

Endast kalibrerade mätare är godkända för strömavräkning enligt § 25 i den tyska kalibreringslagen. Oaktsamhet är en överträdelse enligt § 19. M-Bus-omvandlare-trefasströmmätare med justerbart transformatorförhållande och MID. Maxström 3 x 80 A, stand-by-förlust endast 0,5 W per fas. Din-skena för montering på DIN-EN 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med M-Bus-gränssnitt. Denna trefasströmmätare mäter aktiv energi med hjälp av strömmarna som flyter genom omvandlarna. Den företagsinterna användningen på endast maximalt 0,5 W aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 omvandlare med sekundärströmmar upp till 5A kan anslutas. Startström är 10mA. N-anslutning måste finnas. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med en 10-gånger per kWh blinkande LED. Till höger om displayen finns knapparna "MODE" och "SELECT", som enligt bruksanvisningen visas i menyn. Först tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena effekt, spänning och ström per ytterledare visas. Dessutom kan omvandlingsförhållandet ställas in. Vid tillverkning är den inställd med 5:5 och låses med anslutningsklämmor märkta MED JUMPER. Omvandlingsförhållandet anpassas efter den installerade omvandlaren genom att bron tas bort och nyinställning enligt bruksanvisningen. Därefter låses den med bryggan. Omvandlingsförhållandena kan ställas in från 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (false): Om ytterledare saknas eller om strömriktningen inte stämmer visas fel och information om ledaren i displayen. Dataöverföring M-Bus: Vid avläsning överförs alla värden i ett telegram. Följande telegram stöds: Initialisering SND_NKE, svar: ACK, mätare läsning: Req_UD2, svar: RSP_UD, Primärradress: SND_UD, Svar: ACK, Reset RS1: SND_UD, svar: ACK, slave-val för sekundär adress, svar: ACK, enheten svarar inte på okända förfrågningar. Överföringshastigheten detekteras automatiskt. Enheten har en spänningsövervakning. I händelse av en spänningsförlust lagras alla register i EEPROM. Ändra M-Bus Primärrabbress: För att ändra M-Bus Primärrakompress, håll tillbaka SELECT 3 sekunder. I följande meny ökar mode adressen med 10, SELECT höjer den med 1. Om önskad primärpress är inställd, vänta tills huvudmenyn visas igen. Sekundär adress: Med hjälp av den sekundära adressen är det möjligt att kommunicera med energimätaren i enlighet med standarden en 13757. Användning av viltkort är möjlig. Detaljerad information i bruksanvisningar. Varning! Före arbete på strömomvandlare frikoppla spänningspanderna från räknaren.
