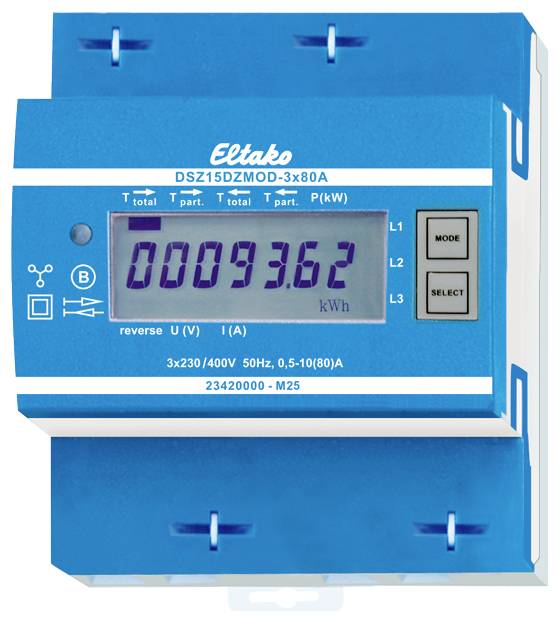

Eltako DSZ15DZMOD-3x80A MID 28380516 Elmätare 3-fas digital 10 A 1 st

Modbus-dubbelriktad trefasströmmätare. Maximal ström 3x80A, stand-by-förlust endast 0,8 W till L1 och vardera 0,5 W till L2 och L3. Din-skena för montering på bärskena din-en 60715 TH35 i installationsskåp med kapslingsklass IP51. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med Modbus/RTU (RS485) gränssnitt. Den direkt mätbara trefasströmmätaren mäter den aktiva energin utifrån strömmar som flyter mellan förarnas ingångar och utgångar. Egenförbrukning på endast 0,8 Watt eller 0,5 W aktiv effekt per sökväg mäts inte och visas inte. Den aktiva energin läggs till beroende på tecken. Positiv effekt i räknaren betyder energireferens, negativ effekt betyder energiförsörjning. Energimätningen sker salthalt. Om energiöverdraget (P positivt) är större än energiförsörjning (P negativ), ökas mätarställningen T pil höger. Om energin är större än energitillförsel, höjs räknarställningen T pil till vänster. Energiklädsel med en högerfill och energiförsörjning visas med en Linkspil över de aktiva staplarna på displayen. 1, 2 eller 3 ytterledare med strömmar upp till 80 A kan anslutas. Startström är 4O mA. Anslutningarna L1 och N ska finnas. Anslutning via RS485-Modbus-datalogger: Dataöverföring Modbus/RTU (RS485) och adresstilldelning enligt bruksanvisning. Energiklädsel och strömförsörjning är icke flyktig och visas omedelbart efter ett strömavbrott. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget och leveransen visas med en 1000 gånger per kWh blinkande LED bredvid displayen. Till höger om displayen finns knapparna "MODE" och "SELECT", som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen på bakgrundsbelysningen. Därefter kan den totala aktiva energin visas per referens och leverans, den aktiva energin i det återställningsbara minnet referens och leverans samt de momentana värdena effekt, spänning och ström per ytterledare. Felmeddelande: Om ytterledare saknas visas den motsvarande ytterledaren i displayen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
