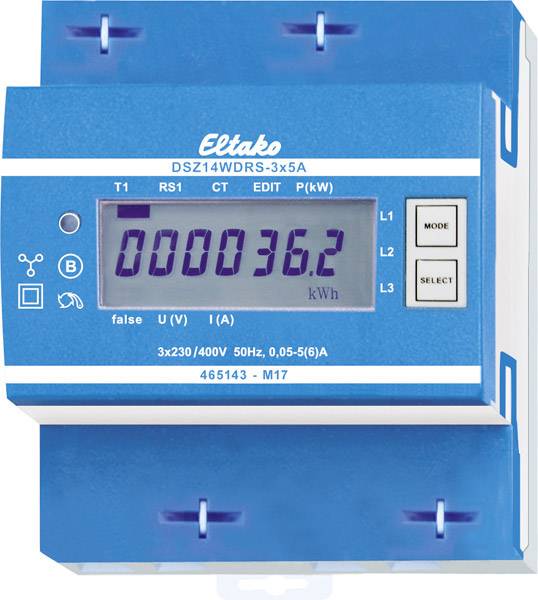

Eltako DSZ14WDRS-3x5A MID 28305712 Elmätare 3-fas digital 5 A MID-konform: Ja 1 st

Transformatormätare MID kalibrerad. Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. RS485-buss-radio-omvandlare-trefasströmmätare med justerbart omvandlingsförhållande och MID. Maximal ström 3x5A, stand-by-förlust endast 0,8 W till L1 och vardera 0,5 W till L2 och L3. Noggrannhetsklass B (1 %). Med RS485-gränssnitt. Denna trefasströmmätare mäter aktiv energi med hjälp av strömmarna som flyter genom omvandlarna. Egenförbrukning på endast maximalt 0,8 W eller 0,5 W aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 omvandlare med sekundärströmmar upp till 5A kan anslutas. Startström är 10mA. Anslutningarna L1 och N ska finnas. Anslutning via en FBA14 till Eltako-RS485-buss med en 2-trådig skärmad bussledning (t.ex. telefonledning). Räknarnivån och aktuell effekt levereras till bussen - t.ex. för förhandstilldelning till en extern dator eller GFVS 3.0-programvara - och även skickas till det trådlösa nätverket via FAM14. För detta krävs att den trådlösa antennmodulen FAM14 tilldelas en apparatadress enligt beskrivningen i bruksanvisningen. Visning även med FeA65D. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas bredvid displayen med en 10 gånger per kWh blinkande LED. Till höger om displayen finns knapparna mode och SELECT, som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena effekt, spänning och ström per ytterledare visas. Dessutom kan omvandlingsförhållandet ställas in. Vid tillverkning är den inställd med 5:5 och låses med anslutningsklämmor märkta MED JUMPER. Omvandlingsförhållandet anpassas efter den installerade omvandlaren genom att bron tas bort och nyinställning enligt bruksanvisningen. Därefter låses den med bryggan. Felmeddelande (felaktig): Om ledare saknas eller felaktig strömriktning visas fel och den motsvarande ytterledaren i displayen. Obs! Före arbete på strömomvandlare frikoppla spänningspanderna från räknaren.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
