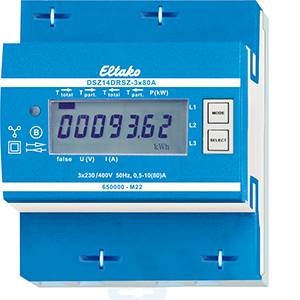

Eltako DSZ14DRSZ-3x80A MID 28465715 Elmätare 3-fas digital 10 A 1 st

Endast kalibrerade mätare är godkända för fakturering enligt punkt 25 i den tyska lagen om kalibrering. Bristande efterlevnad är en bristande efterlevnad enligt punkt 19. RS485-buss-dubbelriktad-trefasströmmätare. Maximal ström 3x80A, stand-by-förlust endast 0,8 W till L1 och vardera 0,5 W till L2 och L3. Din-skena för montering på bärskena din-en 60715 TH35 i installationsskåp med kapslingsklass IP51. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med RS485-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Egenförbrukning på endast 0,8 W eller 0,5 W aktiv effekt per bana mäts inte och visas inte. Den aktiva energin läggs till beroende på tecken. Positiv effekt i räknaren betyder energireferens, negativ effekt betyder energiförsörjning. Energimätningen sker salthalt. Om energiöverdraget (P positivt) är större än energiförsörjning (P negativ), ökas mätarställningen T pil höger. Om energin är större än energitillförsel, höjs räknarställningen T pil till vänster. Energiklädsel med en högerfill och energiförsörjning visas med en Linkspil över de aktiva staplarna på displayen. 1, 2 eller 3 ytterledare med strömmar upp till 80 A kan anslutas. Startström är 40 mA. Anslutningarna L1 och N ska finnas. Anslutning via en FBA14 till Eltako-RS485-bussen med en 2-ledarskärmad bussledning (t.ex. Telefonledning). Räknarnivån och aktuell effekt överförs till bussen - t.ex. för överföring till en extern dator eller GFVS 4.0-programvara - och även skickas till det trådlösa nätverket via FAM14. För detta krävs att den trådlösa antennmodulen FAM14 tilldelas en apparatadress enligt beskrivningen i bruksanvisningen. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas bredvid displayen med en 1000-gånger per kWh blinkande LED. Till höger om displayen finns knapparna "MODE" och "SELECT", som enligt bruksanvisningen visas i menyn. Först tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin visas per referens och leverans, den aktiva energin i det återställningsbara minnet referens och leverans samt de momentana värdena effekt, spänning och ström per ytterledare. Felmeddelande (felaktig): Om ytterledare saknas visas fel och motsvarande ytterledare i displayen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
