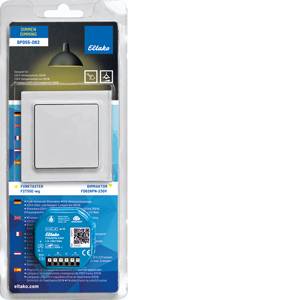

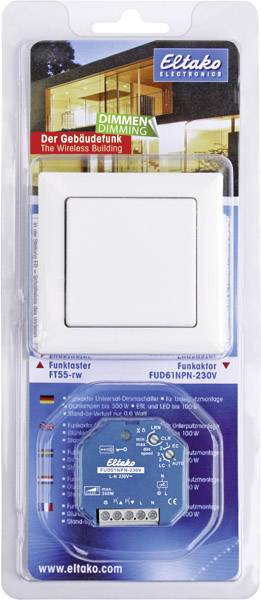

Eltako BPD55 Blister-Pack Dimmen Startkit belysning Uppbyggnad, Infälld Bryteffekt (max.) 300 W

Blister-Pack dimning består av ett batteri- och kabelfritt tryckknapp FT55 i glänsande vit och en universaldimmaktor FUD61NPN-230V. Dimmern känner av lamptypen självständigt och möjliggör inställning av minsta ljusstyrka och dimningshastighet. FT55-wg: Tryckknapp, 80 x 80 mm på utsidan, ram innermått 55 x 55 mm, 15 mm hög. Producerar energin för trådlösa signaler vid knapptryckningen, därför utan anslutningskabel och ingen stand-by-förlust. I leveransen ingår ram R, en vippbrytare W55, en dubbelvippa DW55 (alla samma färg), en monteringssockel BRF, hållplatta HP, den trådlösa modulen och en häftfolie. Tryckknapp med en vippkontakt kan skicka två utvärderbara signaler: Tryck uppåt på vippan och tryck nedåt på vippan. Tryckknapp med dubbel vippa kan fyra utvärderbara signaler
Sändning: Två vippkontakter vardera uppe och nere. Monteringsplattan kan skruvas fast på en plan yta eller limmas på väggen, på glas eller på möbler med den medföljande häftfolien. Över en 55 mm kopplingsdosa används de befintliga hylsorna i dosan för skruvfastsättning. Då kan även den trådlösa ringklockan FTB monteras bakifrån på monteringsplattan. Från fabriken fästs dubbelvippbrytaren på den trådlösa modulen. Ska den bytas ut mot den stora vippan, ta sedan av vipphalvorna framåt och inte böja till mitten. Ikoppla därefter den stora vippan så att märkningarna 0 och i på baksidan överensstämmer med den trådlösa modulen. När du klistrar, klistrar setet först hållarplatta med ram och monteringsram? Med spärrarna uppåt och nedåt? självhäftande. Därefter set trådlös modul med vippkontakt? Märkning 0 alltid överst på baksidan? låsa. Lossa ramen med fastsättningsramen från monteringsplattan innan du skruvar fast. För detta ändamål trycker du låsklackarna utåt. Därefter hållplattan? Med spärrarna uppåt och nedåt? Skruva fast ramen, fäst den med fästramen och set radiomodul med vippkontakt? Märkning 0 alltid överst på baksidan? låsa. För skruvning rekommenderar vi skruvar med försänkt huvud i rostfritt stål, 2,9 x 25 mm, din 7982 C. Både med pluggar 5x25mm och 55mm kopplingsdosor. Eltako-ramen kan när som helst bytas ut mot en ram med innermått 55 x 55 mm från andra tillverkare. Den trådlösa modulen som ingår i den trådlösa ringklockan kan enligt bruksanvisning programmeras i alla krypterade ställdon i serierna 61 och 71, samt i FAM14-koden. För detta krävs den trådlösa vippkontakten FTVW. Krypteringsbara ställdon har nyckelpiktogram. FUD61NPN: Universaldimmer, Power MOSFET till 300W. Automatisk identifiering av lampor Stand-by-förlust endast 0,7 watt. Minsta belysning eller dimningshastighet kan ställas in. Med barnrum-, sövnings- och ljuskveckssdrift. Dessutom med ljuscensstyrning. Krypterad trådlös, dubbelriktad trådlös och repeater-funktion kan kopplas in. För infälld montering. 45 mm lång, 45 mm bred, 33 mm djup. Universaldimmer för lampor upp till 300 W, beroende på ventilationsförhållanden. Dimbara lågenergilampor ESL och dimbara 230V LED-lampor är dessutom beroende av lampelektroniken. Koppling i nollgenomgång med Soft-in och Soft-av för att skona lamporna. Försörjnings-, brytar- och styrspänning lokalt 230V. Ingen minsta last krävs. Styrningen av denna dimmer sker med trådlösa knappar FT och FFT, den trådlösa sändaren FHS och FMH samt fjärrkontrollerna FF8 och UFB. Den inställda ljusstyrkan sparas vid avstängning (minne). Vid strömavbrott sparas kopplingsläget och ljusnivån och slås vid behov på när försörjningsspänningen återanvänds. Automatiskt elektroniskt överbelastningsskydd och avstängning av överhettning. Från produktionsveckan 11/14 kan krypterade sensorer programmeras in. Det kan slås på dubbelriktat trådlöst och/eller en repeater-funktion. Varje ändring av tillstånd samt mottagna telegrafledningar för centralstyrning skall då bekräftas med ett trådlöst telegram. Detta trådlösa telegram kan programmeras in i andra ställdon som FSR61NP-230V, GFVS-programvara och universaldisplayer. I GFVS-programvaran visas dessutom det aktuella dimningsvärdet i %. Med den övre %-lampan/dim speed-vridreglaget kan antingen den minsta ljusstyrkan (helt dimmad) eller dimmerhastigheten ställas in. Den nedre vridomkopplaren bestämmer vid drift om den automatiska lampavkänningen ska verka eller speciella Comfort-lägen. Lysdioden följer inlärningsprocessen enligt bruksanvisning och visar vid drift trådlösa styrkommandon genom att blinka.
