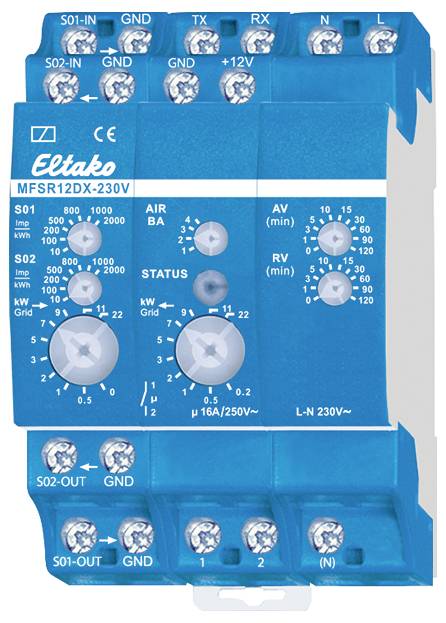

Eltako 22100530 MFSR12DX-230V Multifunktions-strömrelä Multifunktionell 230 V/AC 1 st Tidsdomän: 0.1 - 14400 s 1 NO Piec

Multifunktions-ström-relä för dubbelriktad trefasströmmätare med två S0-utgångar eller IR-gränssnitt enligt IEC 62056-21. 1 potentialfri slutare 16 A/250 VAC, med DX-teknik. Stand-by-förlust endast 0,6 watt. Din-skena för montering på DIN-EN 60715 TH35. 3 delningsenheter = 54 mm bred, 58 mm djup. Denna ström-relä analyserar antingen data från en saltande trefasmätare t.ex. DSZ15DZ-3x80A med två S0-gränssnitt, eller data från en elektronisk hushållsräknare (eHZ-EDL) med IR-gränssnitt enligt IEC 62056-21 och SML protokoll version 1. Data för referenseffekt (pil höger) och leveranseffekt (pil vänster) registreras, utvärderas och en reläkontakt slås på eller av enligt inställningarna. Med den patenterade Eltako-Duplex-tekniken (DX) kan den normalt potentialfria kontakten vid omkoppling av 230V växelspänning 50Hz ändå bryta i nollgenomgång och på så sätt minska slitage dramatiskt. Anslut bara N-ledaren till klämman (N). Detta ger en stand-by-förlust på endast 0,1 watt. Försörjningsspänning 230 V. vid avbrott i matningsspänningen bibehålls kopplingstillståndet. Vid återkommande matningsspänning stängs den av. S0-ingångar S01 (referenseffekt pil höger) och S02 (leveranseffekt pil vänster) med respektive motorvarvtal ställs S0-impulserna/kWh på den elräknare som används in. Inställbara värden är 10, 100, 200, 500, 800, 1000, 2000 pulser/kWh Mottagning Air (OBIS-siffror enligt IEC 62056-61). Med vridreglaget Air (BA) kan du välja mellan följande driftslägen: 1: Referens summaräknare (1.8.0) och referenseffekt på kanal 1, leverans summaräknare (2.8.0) och leveranseffekt på kanal 2. 2: Förhållandet mellan pris 1 (1.8.1) och pris 2 (1.8.2) och referenseffekt på kanal 1, taxa 1 (2.8.1) och taxa 2 (2.8.2) och leveranseffekt på kanal 2. 3: Referens tariff 1 (1.8.1) och tariff 2 (1.8.2) och referenseffekt på kanal 1, leverans summaräknare (2.8.0) och leveranseffekt på kanal 2. 4: Referens summaräknare (1.8.0) och referenseffekt på kanal 1, leverans tariff 1 (2.8.1) och tariff 2 (2.8.2) och leveranseffekt på kanal 2. Anslutningen sker genom användning av en IR-samplingston Air. IR-knappen fästs med sin fästmagnet via IR-utgången på räknaren och ansluts med sin anslutningskabel till klämmorna Rx, GND och +12 V. Inställning av brytgräns för referenseffekt (kW Grid pil höger). Med vridreglage (kW Grid pil höger) ställs brytgräns in, där reläet ska stängas av. De inställbara värdena för effekt är 0, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Inställning av brytgräns för leveranseffekt (kW Grid pil vänster). Med vridreglage (kW Grid pil vänster) ställs brytgränsen in, där reläet ska sättas på. De inställbara värdena för effekt är 0.2, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funktionssätt: Slå på reläkontakt 1-2. När inställd effekt uppnåtts (pil vänster) börjar svarstiden (av) med vridreglaget (av) mellan 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuter kan ställas in. Den röda LED:en bakom vridreglaget (av) blinkar när av-tiden är igång. I slutet av av av-tiden slås reläkontakten på när effekten (kW) inte har fallit under den inställda kopplingströskeln. Den röda STATUS-LED:en lyser så länge reläkontakten är stängd. Frånkoppling av reläkontakt 1-2. När den inställda effekten för energiklädsel (pil höger) har uppnåtts, börjar återkopplingsfördröjningstiden (RV), med vridreglaget (RV) mellan 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuter kan ställas in. Den röda LED:en bakom vridreglaget (RV) blinkar när RV-tiden går. I slutet av RV-tiden stängs reläkontakten av när effekten (kW) inte har fallit under den inställda brytgränsen. Den röda STATUS-LED:en slocknar när reläkontakten är öppen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
