Eberle 0530 51 649 001 IZM Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 1 switch
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Tidsrelä
Utförande
Multifunktionell
Funktioner
Tillslagsfördröjd
Frånslagsfördröjd med hjälpspänning
ON-impuls med avstängning av styrkontakten
OFF-impuls med öppning av kontrollkontakten
Tillslagsfördröjd med styrkontakt
Spänningsstyrd
Blinkar vid paus
Driftspänning (min.)
12 V/DC
12 V/AC
Driftspänning max.
240 V/DC
240 V/AC
12 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
760,00 kr
3
3% = 21,05 kr
738,95 kr
5
4% = 29,49 kr
730,51 kr
10
5% = 35,11 kr
724,89 kr
25
5% = 41,42 kr
718,58 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (760,00 kr / stycken)
760,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Styrkontakt: parallellkopplad minimilast 1 VA/0,5W, ej potentialfri
- Inkopplingstid: 100 %
- Isolationsspänning: 240 V/AC
- Noggrannhet: ±1 %
- Frekvens: 48 - 63 Hz
- Luft-/krypsträcka: (4 kV) 2,3 mm
- Effektförbrukning: 3 VA (1,6 W)
- Hölje: självslocknande plast
- Typ av produkt
Tidsrelä
- Typ
IZM
- Utförande
Multifunktionell
- Anslutning
Skruvklämma
- Funktioner
Tillslagsfördröjd
Frånslagsfördröjd med hjälpspänning
ON-impuls med avstängning av styrkontakten
OFF-impuls med öppning av kontrollkontakten
Tillslagsfördröjd med styrkontakt
Spänningsstyrd
Blinkar vid paus
- Driftspänning (min.)
12 V/DC
12 V/AC
- Driftspänning max.
240 V/DC
240 V/AC
- Driftspänning
12, 12 - 240, 240 V/DC, V/AC
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V/AC
- Växelström (max)
5 A
- Tidsintervallet (min.)
0.05 s
- Tidsintervallet (max.)
100 h
- Tidsintervall
1 s
10 s
1 min
10 min
1 h
10 h
100 h
- Min. temperatur
-25 °C
- Max. temperatur
+55 °C
- Elektrisk livslängd
200 000 brytcykler
- Mekanisk livslängd
20 miljoner brytcykler
- Längd
87 mm
- Bredd
17.5 mm
- Höjd
87 mm
- Djup
63 mm
- Mått.
(L x B x H) 87 x 17.5 x 87 mm
- Innehåll
1 st
- Frekvens
48–63 Hz
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 507678 Eberle 0530 51 649 001 IZM Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 1 switch
Beskrivning

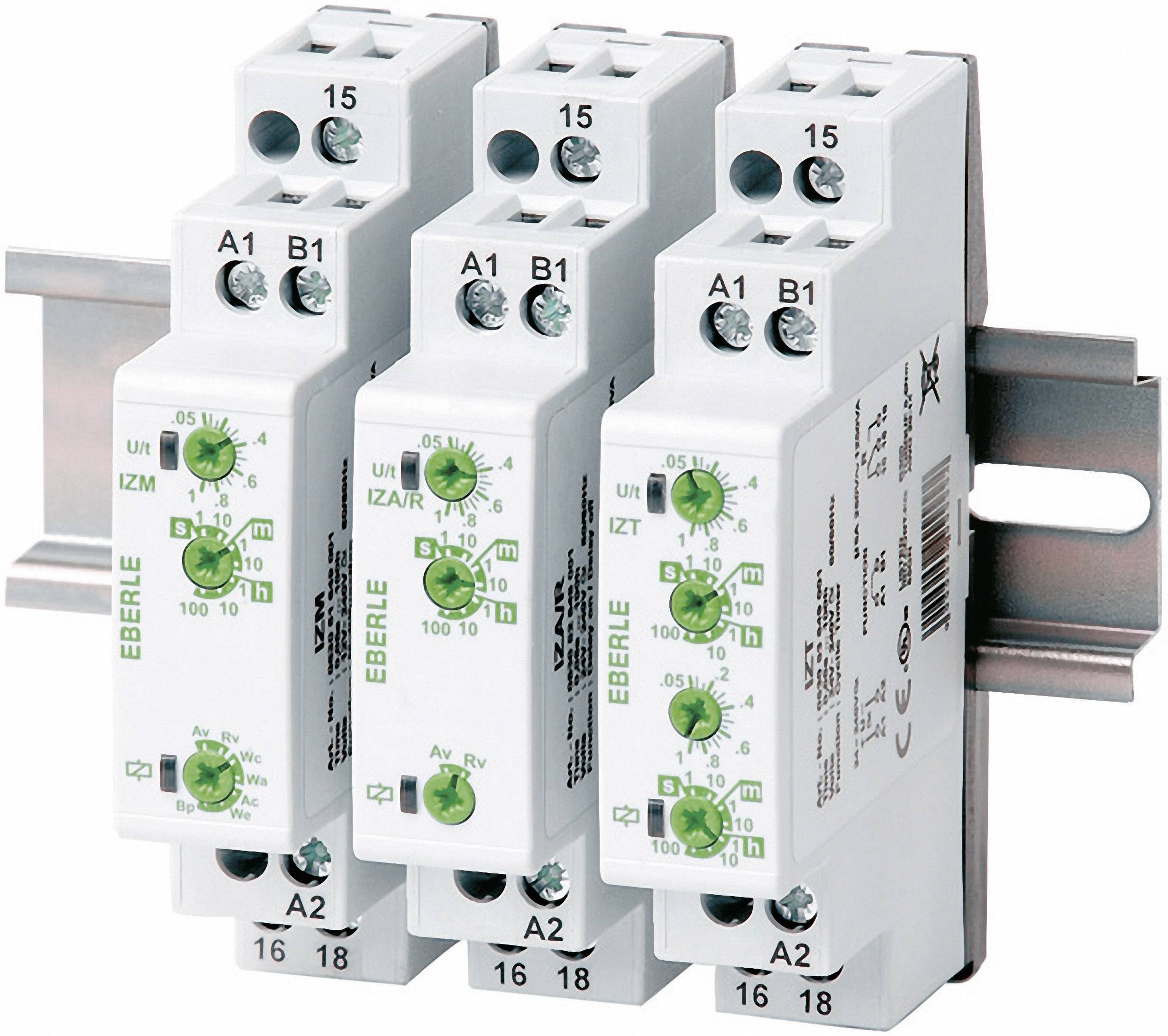

Installationstidrelä för DIN-skena på 35 mm normskena - bredd 17,5 mm. På framsidan låsbart vridreglage för funktions- och tidsintervallsutbud som kan användas med en skruvmejsel. Indikatorerna för reläets utgångsrelä (1 potentialfri växlare) och driftspänning (blinkar under tidsförloppet) garanterar en kontinuerlig kontroll över funktionstillståndet. Den belastningsbara styrkontakt gör det möjligt att slå av parallellaster som skyddar relä eller kontrollampor. De förskjutna terminalerna levereras med fästskruvplintar. Den universella driftspänning samt de stora tidsintervallen på 50 ms - 100 h öppnar för en mängd tillämpningar vid en tidsnoggrannhet på ±0,5 %.
