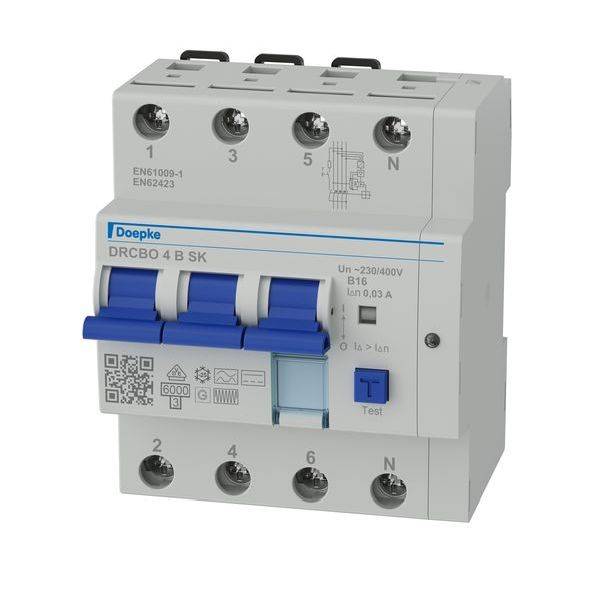

Doepke 09948104 Jordfelsbrytare/Säkerhetsbrytare allströmskänslig FI

RCbo förenar felström- och ledningsskyddsbrytare i en apparat (Fi- /LS-kombination). De skyddar människor mot felström och anläggningar mot kortslutning och överbelastning. DRCbo 4 har en märkbrytförmåga på 6 kA. De erbjuder förutom utlöstes-display även ett etikettfönster. Brytare av typ B är allströmskänslig vid frekvenser från 0 Hz (släta likfelström) upp till 150 kHz. Den ökar stötström- och vibrationstålig. Brytare med kurva SK står för felskydd och en hög anläggningstillgänglighet. De kännetecknas av lägre känslighet vid högre frekvenser. På så sätt kan man så långt som möjligt undvika felaktiga lösningar beroende på läge. Kurvan SK är optimerad för anläggningar där inget brandskydd krävs. Brytare med utlösningskarakteristik B är standardskydd för ljus- och uttagspriser. Standardbrytare är för strömkretsar med en märkspänning på 230 V eller 400 V och en mätningsfrekvens på 50 Hz. Egenskaper: Allströmskänslig för felström med frekvenser från 0 Hz (slät likström) till 150 kHz; nätspänningsoberoende utlösning vid felström av typ A; låg storlek för alla märkströmmar; kopplingslägevisare; separat visning av utlösningtredje; Dragbygelklämmor med brett klämavsnitt på båda sidor; neutralledare höger; etikettfönster; montering: Snabbmontering på bärskena; valfritt; montering; inmatning helst från ovan; användningsområden: kommersiella och industriella installationer med TT-, TN-s- och TN-C-s-system, där driftutrustning av effektelektronik används utan galvanisk separering från nät, som t.ex. frekvensomriktare, switchade nätenheter, högfrekvensomriktare, fotovoltaik- eller UPS-system med trafolktomriktare; RCbo med SK-kurva kan användas där. Observera att om man räknar med höga avledningsström och inte kräver brandskydd, kan den användas i 50 Hz växelströmsnät, RCbo finns också på begäran för andra frekvenser, inte för användning i likströmsnät och på utgångssidan i styrda elektriska anordningar som t.ex. frekvensomriktare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
