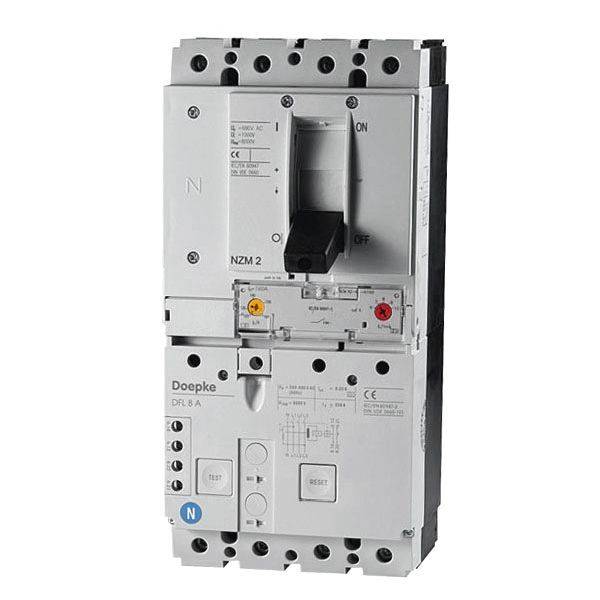

Doepke 09164781 Jordfelsbrytare A 0.03 A

Brytare med felströmsskydd (CBR) kopplar hög ström, skyddar driftutrustning, kablar och ledningar mot överström och personer mot elektrisk stöt. DFL 8 är kompakta apparater med inbyggd hjälpbrytare och anslutningsklämmor för stort kabeltvärsnitt. Brytare typ A är puls- och växelströmskänslig. Denna funktion är oberoende av nätspänning. Brytare som denna variant har en fast märkfelström på 30 mA för personskydd. De garanterar på så sätt fel- och brandskydd samt extra skydd (personskydd, skydd vid direkt beröring). Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 400 V/690 V och en märkfrekvens på 50 Hz. Egenskaper: Fast märkfelström på 0,03 A; märkström från 100 A till 250 A; fyrpolig; märkspänning 400 / 690 V AC; felströmsregistrering för växel- och pulserande likströmsfelströmmar; felströmsutlösning 0 - 690 V; felströmsmätningsområdet 280 - 690 V; nät- och hjälpspänningsoberoende utlösning vid överström och felström; hög kortslutningskapacitet; anslutningsklämmor upp till 185 mm2; hög stötströmhållfasthet, dvs. låg lutning till felutlösningar genom transienta felströmmar; sliprar för störningsfri och fördröjd överströmsutlösning; inbyggd hjälpbrytare; monteringssätt: montering på monteringsplatta; monteringsläge valfritt; inmatningsriktning; användningsområden: strömförsörjning i bundna byggnader samt industrianläggningar med TN-s-, TT- och TN-C-s-nät med hög kortslutningseffekt; i IT-nät kan felströmsutlösaren av CBR användas för att stänga av vid ett andra jordfel, utom för användning av felströmsskydd i TN-C-nät; anmärkningar: i anläggningar där elektronisk utrustning kan orsaka jämna likfelström eller felströmmar med frekvenser ojämnt 50 Hz. Om ett omfattande skydd inte finns med CBR typ A. För sådana tillämpningar rekommenderar vi vår allströmkänsliga CBR typ B.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
