Crydom Halvledar-relä H16WD6090G 90 A Växelspänning (max.): 660 V/AC Nollspänning 1 st

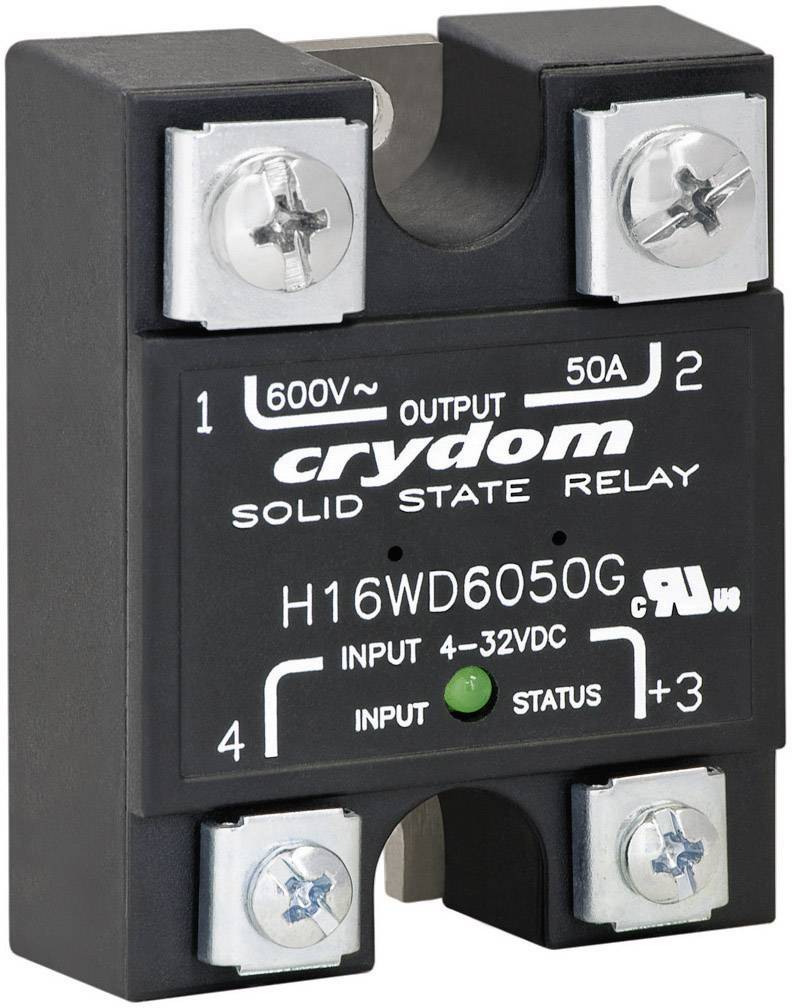

Solid-state-relä med beteckningen 'Crydom H16WD6050G', 600V, 50A. Anslutningskontakter och LED-indikatorer för ingång och status.

Liknande avbildning

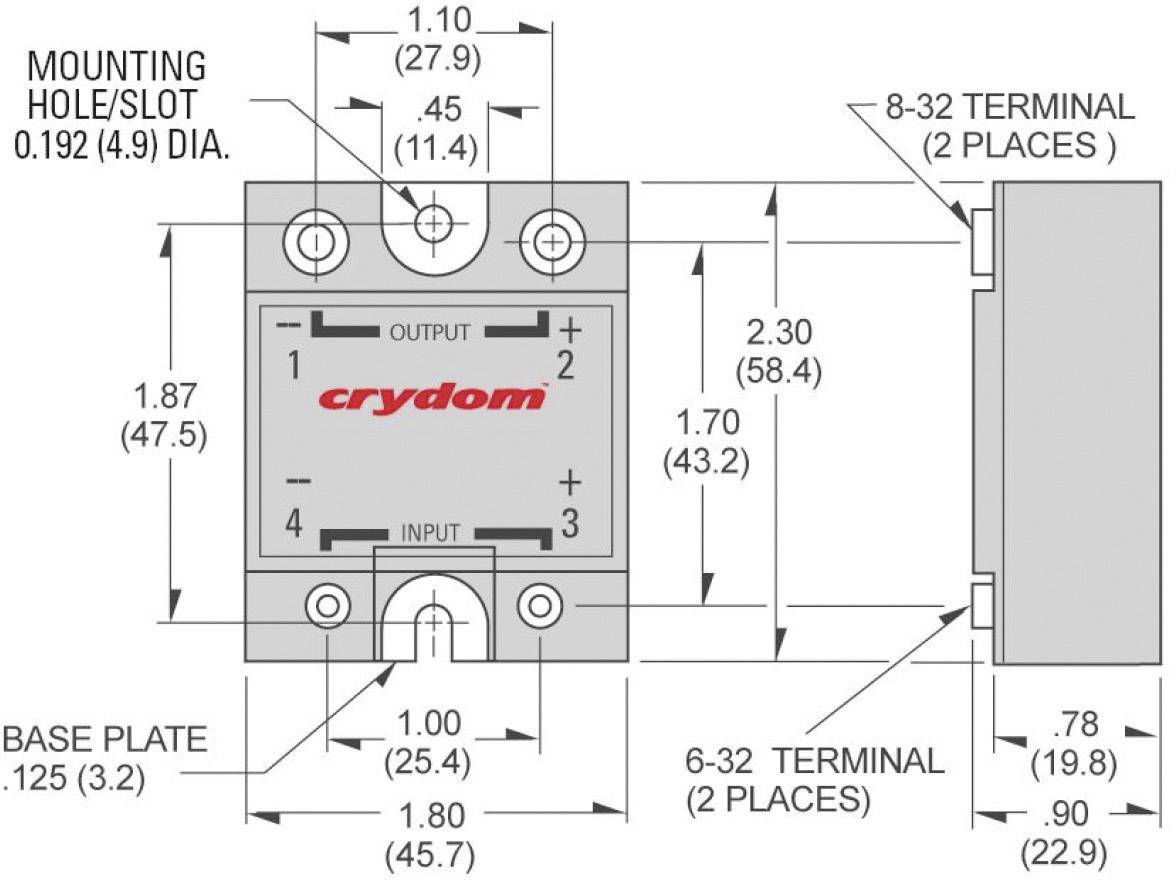

Teknisk ritning av ett relä med måttangivelser i tum och millimeter. Visar fästpunkter och anslutningar för elektriska installationer.

1/2

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

4 V/DC

Styrspänning (max.)

32 V/DC

Växelspänning (max.)

660 V/AC

Datablad (PDF)

Leverans fre. 2 okt.

5 Styck

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Högspännings-effektrelä H16WD-serien

Viktig information!

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: H16WD6090G

Anslutningstyp: Nollspänning

Styrspänning (min.): 4 V/DC

Styrspänning (max.): 32 V/DC

Styrspänningsområde: 4 - 32 V/DC

Spänningsström (max.): 625 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 660 V/AC

Belastningsström (max.): 90 A

Utgångsspänning (max.): 660 V/AC

Utgångsström max.: 90 A

Min. temperatur: -40 °C

Max. temperatur: +80 °C

Bredd: 45.7 mm

Höjd: 23 mm

Längd: 58.4 mm

RoHS-godkänd: Ja

Innehåll: 1 st

Utförande: Nollspänningsbrytare

Brytspänning: 48 - 660 V/AC

Typ: H16WD6090G

Omgivningstemperatur: -40 - +80 °C

Belastningsström: 90 A

Dokument & nedladdningar

Datablad

Datablad 507524 Crydom Halvledar-relä H16WD6090G 90 A Växelspänning (max.): 660 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507524 Crydom Halvledar-relä H16WD6090G 90 A Växelspänning (max.): 660 V/AC Nollspänning 1 st

Beskrivning

Högspännings-effektrelä i "Hockey-Puck"-standard-industrihölje till chassi- eller kylelement-montage. Med 1 600 Volt-spärr. Den höga värmeavledningsförmågan med låg effektförlust minskar kylbehoven avsevärt. Optiskt separat SCR-utgång för höga brytarlaster i industriella applikationer.
