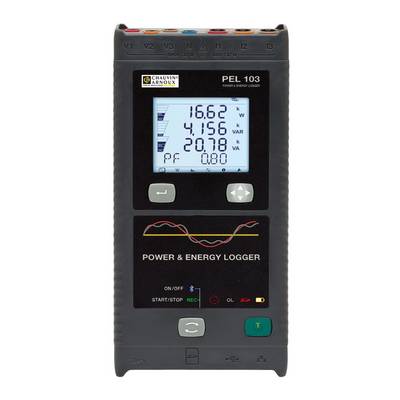

Chauvin Arnoux PEL 103 Nätverksanalysator 3-polig med loggfunktion
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (22 552,00 kr / stycken)
22 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
PEL 103 prestanda- och energirecorder utan strömtransformator

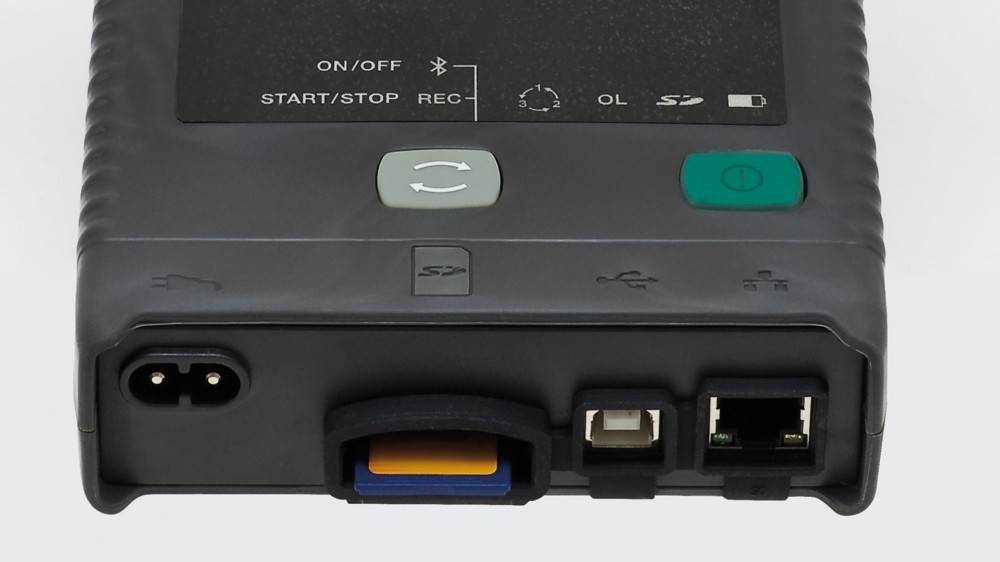

- Filutbyte via SD-kort, USB
- Bluetooth® och Ethernet
- Noggrannhetsklass 0,2 %

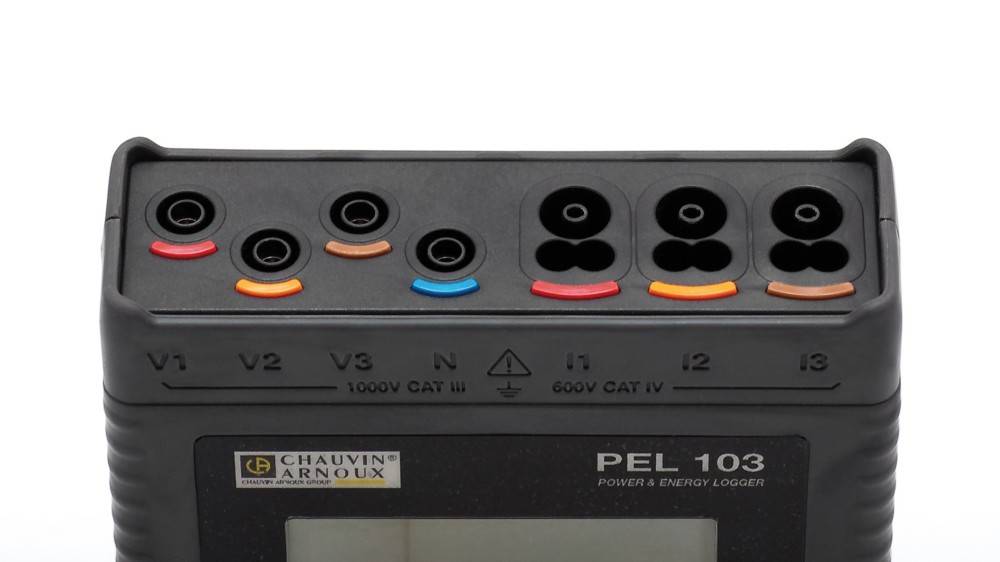

- CAT IV 600V / CAT III 1000V
Tekniska specifikationer
- LC-display: integrerat
- Nätverkstyper: enfasig, tvåfasig, trefasström med eller utan neutralledare och ännu mer speciella systemtyper
- Noggrannhetsklass: 0,2 %
- Strömmätningsområde med MiniFlex MA193: 100 mA till 10 000 AAC
- Ytterligare anslutningsbara strömtransformatorer (tillval)
- MN93: 2 upp till 240 AAC
- MN93A 0,005 A upp till 5 AAC / 0,1 AAC upp till 120 AAC
- C193: 3 A upp till 1200 AAC
- AmpFLEX™ A193: 100 mA upp till 10 000 AAC
- PAC93: 10 A upp till 1000 AAC / 10 A upp till 1400 ADC
- E3N: 50 mA upp till 10 AAC/DC - 100 mA upp till 100 AAC/DC
- Villkor för spännings- /strömtransformator: upp till 650 000 V / upp till 25 000 A
- Effekter: 10 W upp till 10 GW / 10 var upp till 10 Gvar / 10 upp till 10 GVA
- Energi: upp till 4 EWh / 4 EVAh / 4 Evarh (E=Eta= 1018)
- Fasläge: cos ϕ, tan ϕ, PF
- Övertonsanalys: upp till 50. ordning
- Fasföljd av ytterledaren

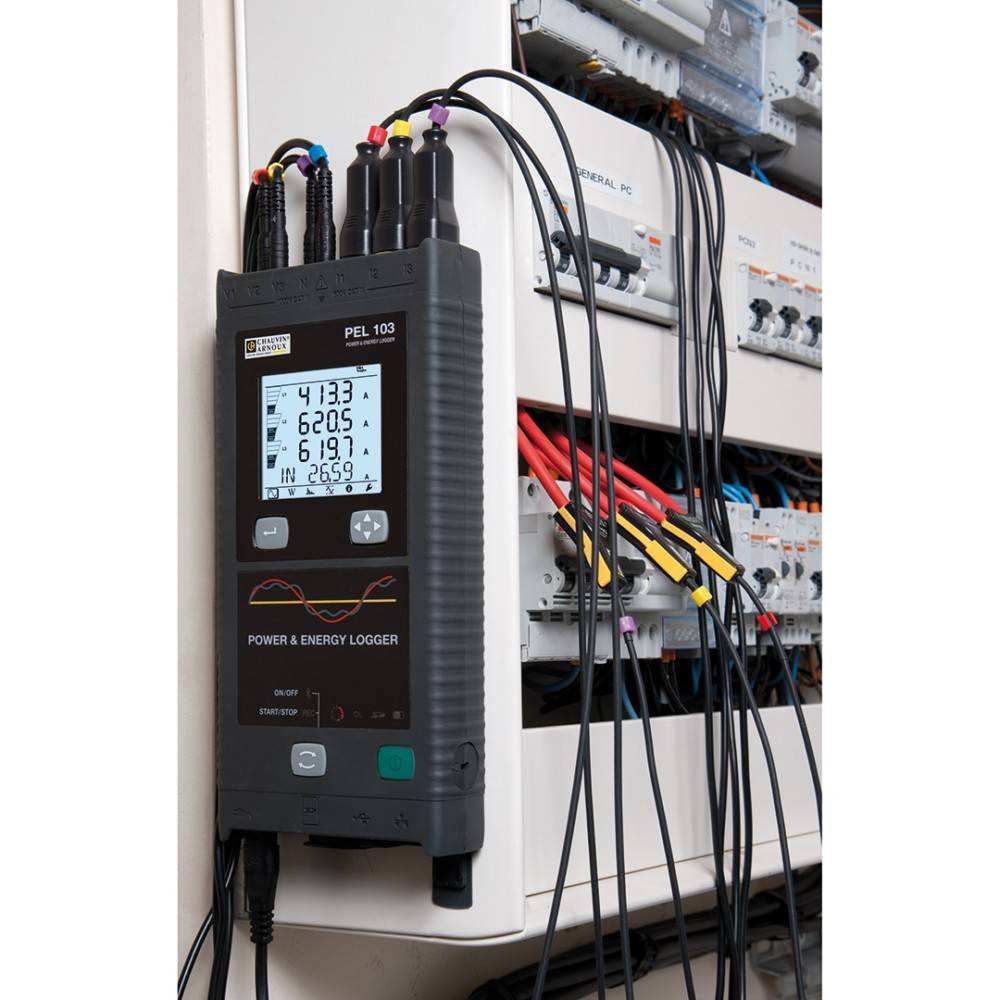

- Fäste: magnet, hållare
- Avsökningshastighet: 128 sample / period
- Samlingsintervall: 1 mätning per sekund
- Aggregation: 1 mn upp till 60 mn
- Minnestyp: SD-kort, 2GB (SD-HC kort, upp till 32 GB)
- Kommunikation: BlueTooth Ethernet,USB
- Strömförsörjning: 110 V - 250 V (+10 %, -15 %) @ 50-60 Hz och 400 Hz
- Elektrisk säkerhet: IEC 61010 600 V CAT IV – 1000 V CAT III
- Typ av produkt
Nätverksanalysator
- Mätningskategori
CAT IV 600 V
CAT III 1000 V
(ej certifierad kalibrering)
- Spänningsförsörjning (specifikationer)
110–250 V
- Mått.
(L x B x H) 37 x 125 x 256 mm
- Vikt
950 g
- Mätning typ
3-polig
- Egenskaper
med loggfunktion
- Bredd
125 mm
- Höjd
256 mm
- Längd
37 mm
- Gränssnitt
Bluetooth®
Ethernet
USB
Dokument & nedladdningar
Datablad
Datablad 674480 Chauvin Arnoux PEL 103 Nätverksanalysator 3-polig med loggfunktion
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 674480 Chauvin Arnoux PEL 103 Nätverksanalysator 3-polig med loggfunktion
Beskrivning
Oumbärligt hjälpmedel för optimering av energieffektiviteten. Användarvänlig, med magnethållare, för alla slags kopplingsskåp, recordern PEL102 erbjuder alla funktioner för registrering och lagring av prestanda- och energidata i de olika nätverkstyperna. Förutom ström och spänning registrerar PEL102 skenbar-, aktiv- och reaktiv effekt (VA, W, var) samt skenbar-, aktiv- och reaktiv energi (kVAh, kWh, kVarh). Samtidigt beräknas effektfaktorn (PF), förskjutningsfaktorn (DPF), toppfaktorn (CF), övertonsanalysen (THD) och frekvensen. Dessutom kan användaren hämta information om övertoner upp till 50. ordning.
Version
- För enfas-, tvåfas- och trefas-elinstallationer
- Anslutning utan avbrott i strömförsörjningen
- Övertonsanalys
- Bluetooth® -, Ethernet- eller USB-kommunikation
- Automatisk avkänning av anslutna
- Strömtransformatorer

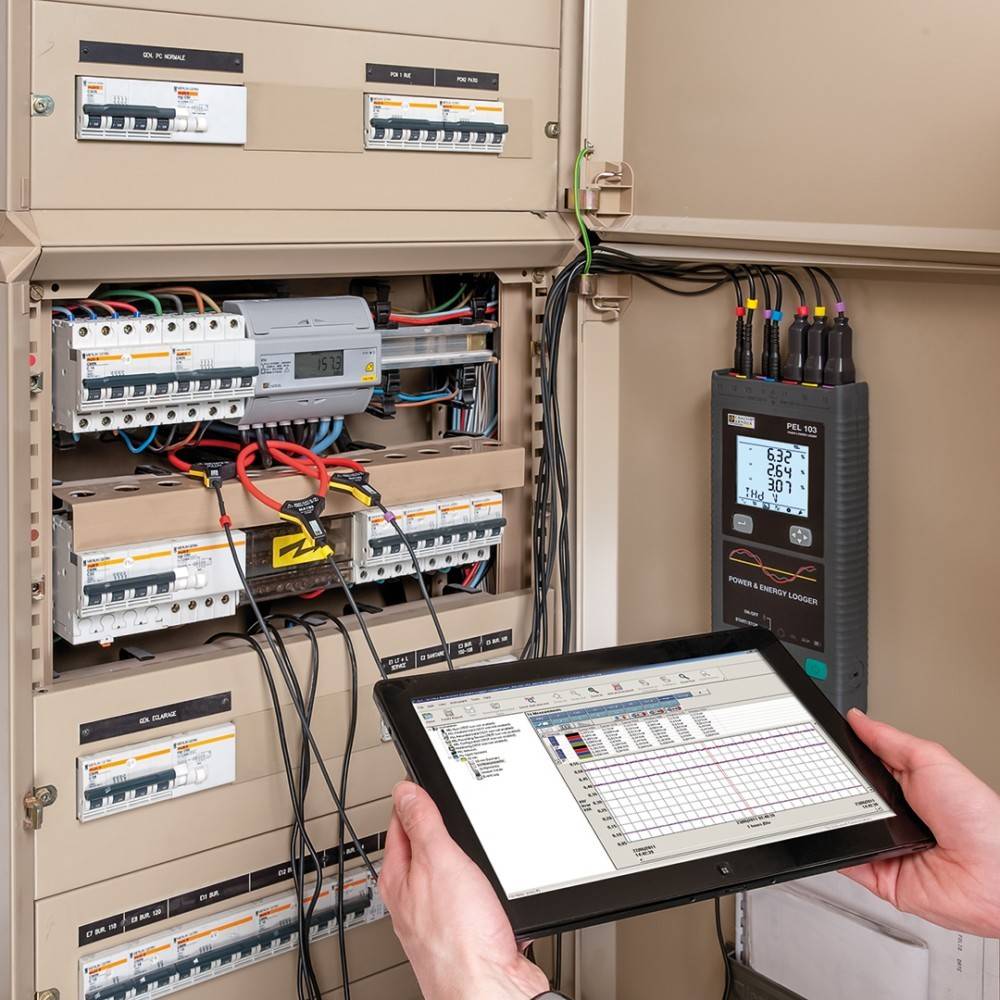

- Datalagring på SD-kort.Realtids-filutbyte med en dator och utvärdering av mätdata med PEL transfer-software.
Ingår i leveransen
- 4 mätkablar (banan/banan rak - längd 3 m - svart)
- 4 krokodilklämmor (svart)
- 1 SD-minneskort med 2 GB
- 1 sats identifieringsdelar (för kabeländar och strömtransformator)
- 1 nätkabel
- 1 USB-anslutningskabel (typ A/typ B)
- 1 multifix-hållare
- 1 bruksanvisning (på CD)
- 1 transportväska
- 1 säkerhetsdatablad
- 1 software PEL Transfer för PC
- 1 kort bruksanvisning
- 1 adapter SD-MN (beroende på modell).
