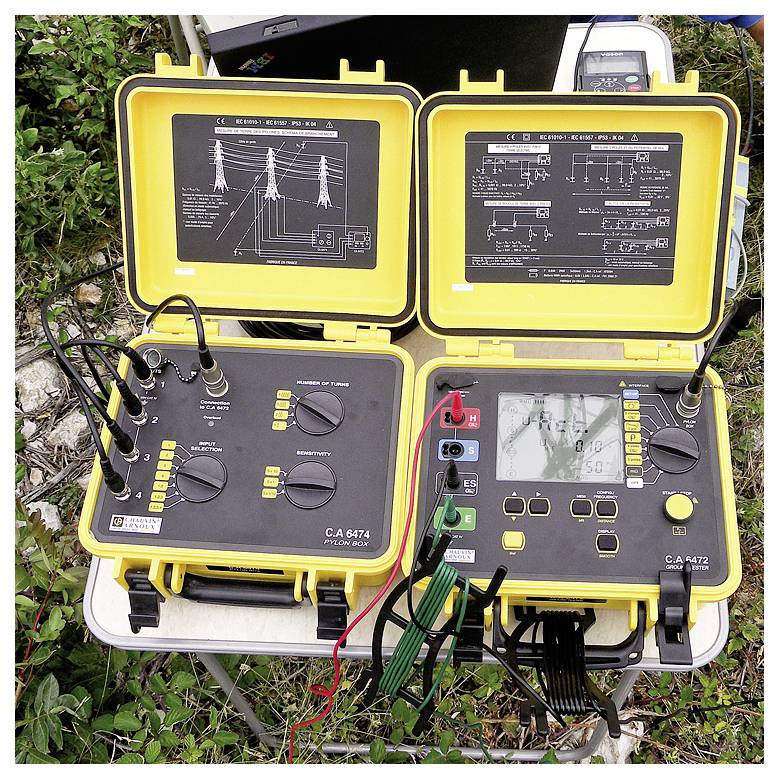

Chauvin Arnoux C.A 6472 + C.A 6474 Jordningsmätarenhet

Högspänningsmaster är oftast försedda med en jordlina i spetsen för att till exempel vid blixtnedslag leda ut strömmen via mastfoten till jorden. Alla stolpar är därför inte bara jordade med mastfoten, utan även parallellt med detta
Jordningslina med alla andra master. En mätning av den aktuella masterningen enligt den 3-poliga metoden skulle därför endast vara möjlig om jordlinan skulle avbrytas.HÄRIGENOM är en tidsödande och farlig fråga.

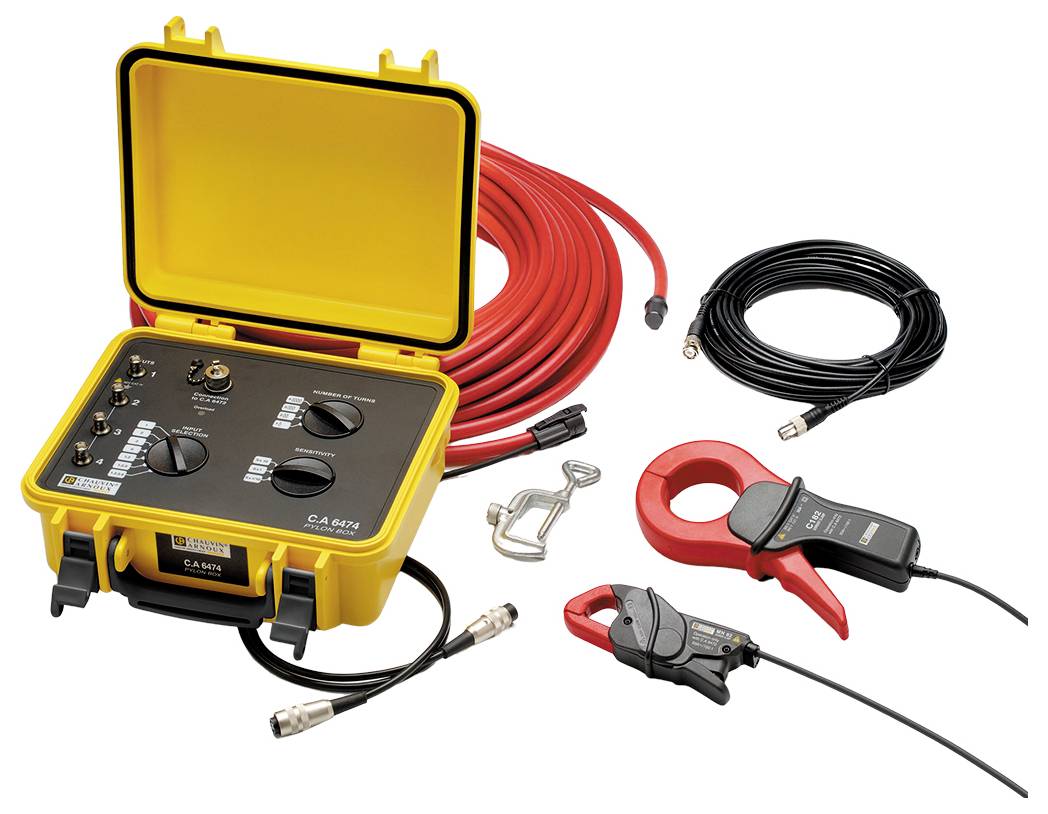

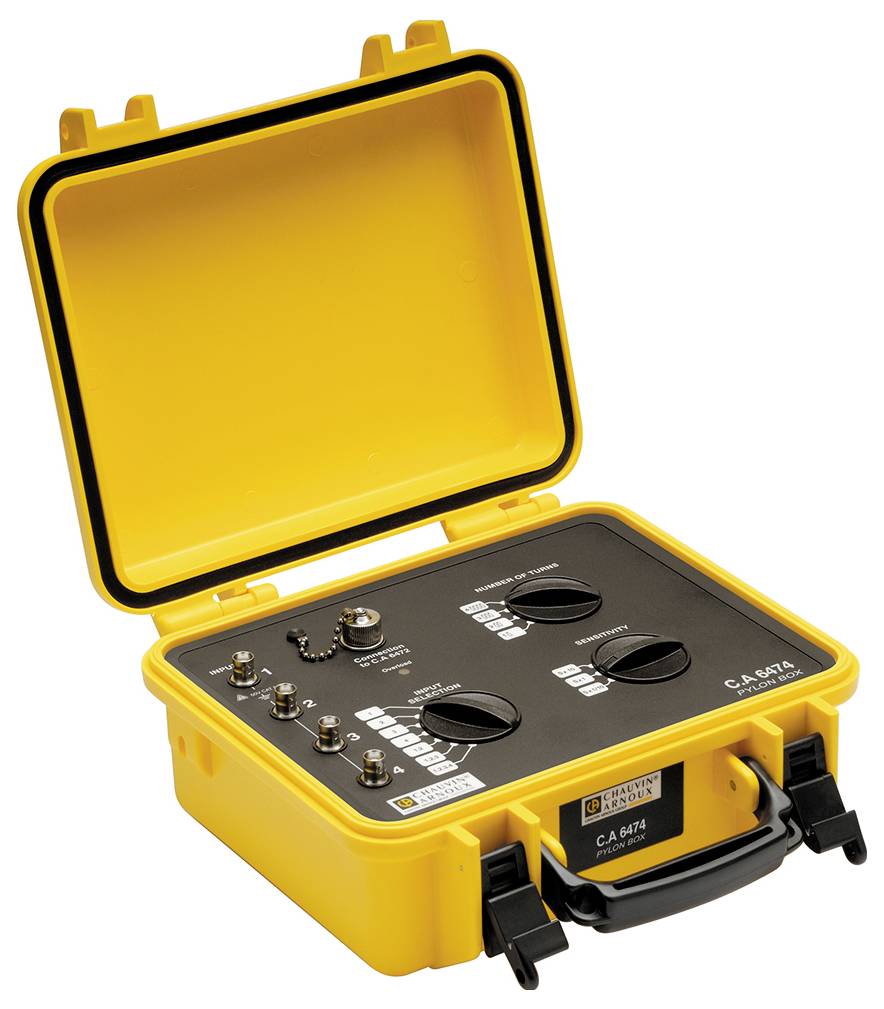

Med C.A 6472 och kon Box C.A 6474 - en vektoriell bearbetningsenhet för upp till 4 flexibla strömtransformatorer AmpFLEX - kan jordningsmätningar på spänningsmaster med jordsklina när som helst göras, i drift och utan avbrott. För det
Om upp till 4 flexibla strömtransformatorer AmpFLEX läggs runt mastfötterna och mätning av jordningsresistans - och även impedans med en Sweep-frekvenssignal med upp till 5 kHz sker utan problem och utan risk.
De flexibla strömtransformatorerna AmpFLEX gör det möjligt att mäta på master av olika konstruktion.

Endast en mätning kan användas för att identifiera alla viktiga parametrar:
– Total impedans för ledningen
- jordningsmotstånd för respektive masten
- motstånd för varje mastfot
- kedjeimpedans via jordkabeln
