Name: Chauvin Arnoux C.A 6116N + Software Dataview Installationsprovare-set VDE-norm 0100, 0105, 0413
Brand: Chauvin Arnoux
SKU: 1270860

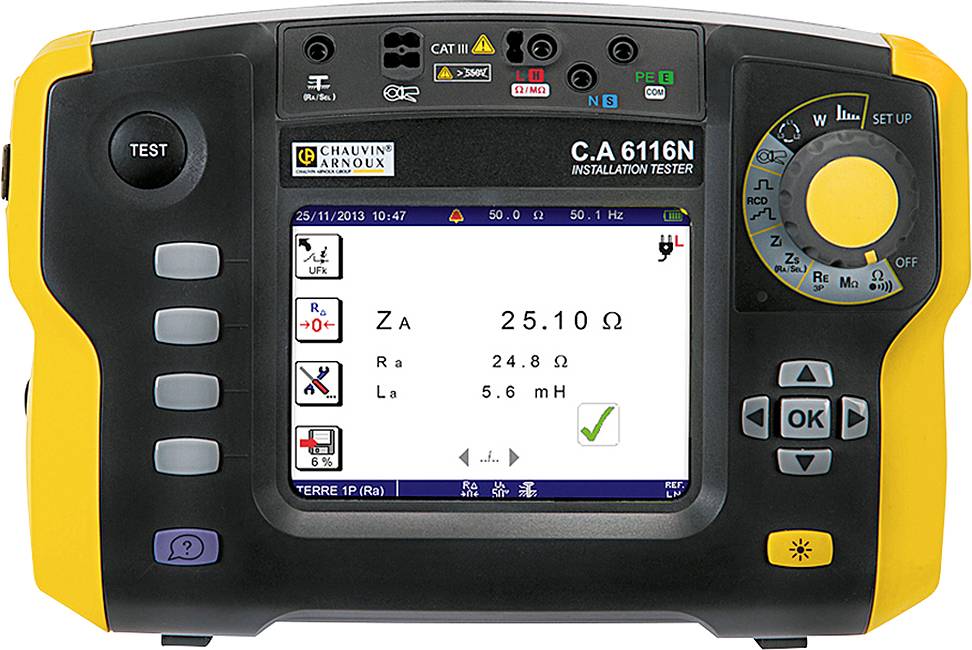

Elinstallationsprovningsutrustning med displayvisning av värden: Impedans (25,10 Ω), Riso (24,8 Ω) och slingresistans (5,6 mH).

Digital installationstestare C.A 6116N från Chauvin Arnoux med skärmdisplay för elektriska mätningar, gul-svart, test- och navigeringsknappar.

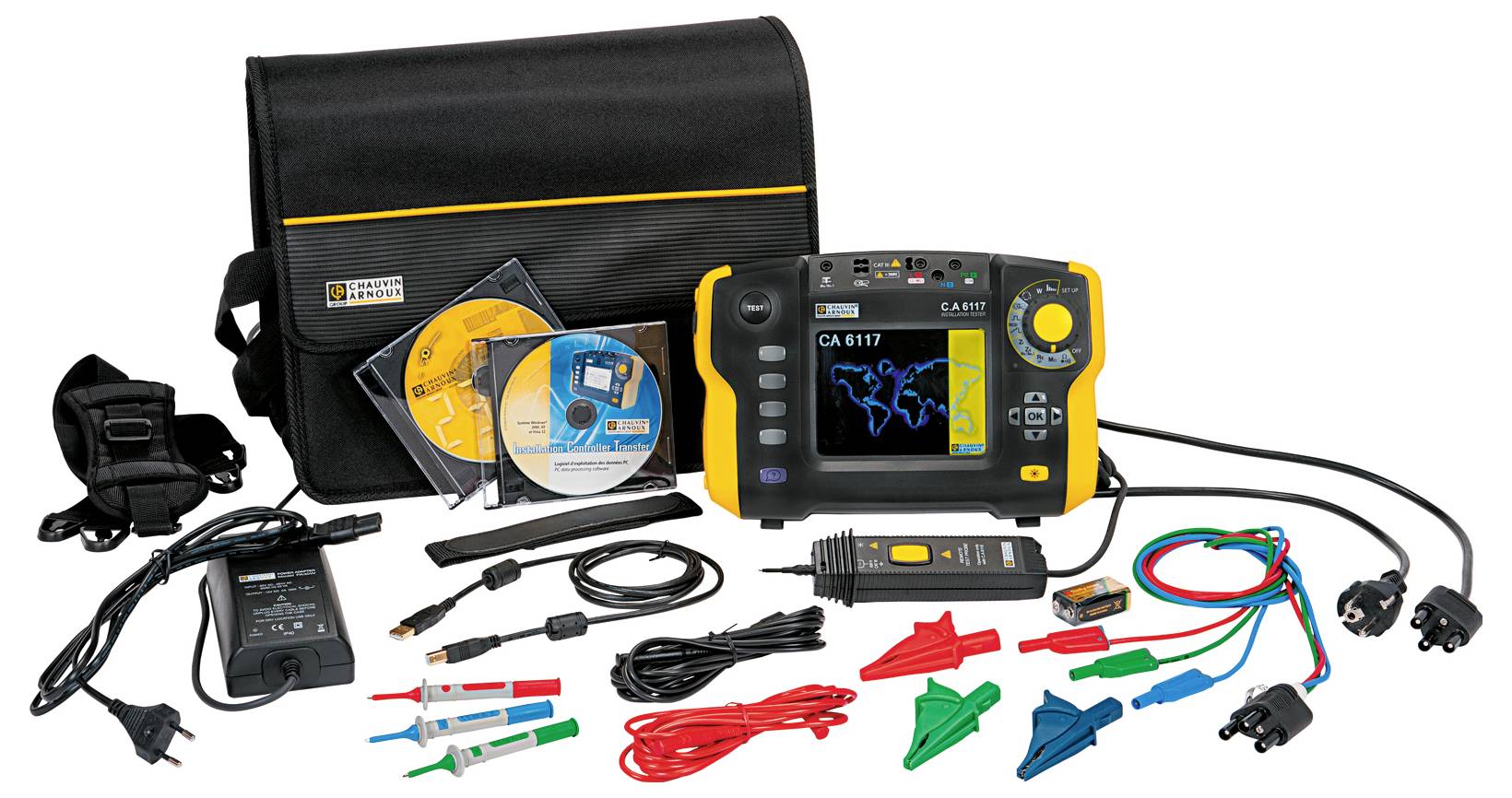

Elektrisk testinstrument med tillbehör som kabel, adapter och bärväska. Skärmen visar en elektrisk kopplingsschema.

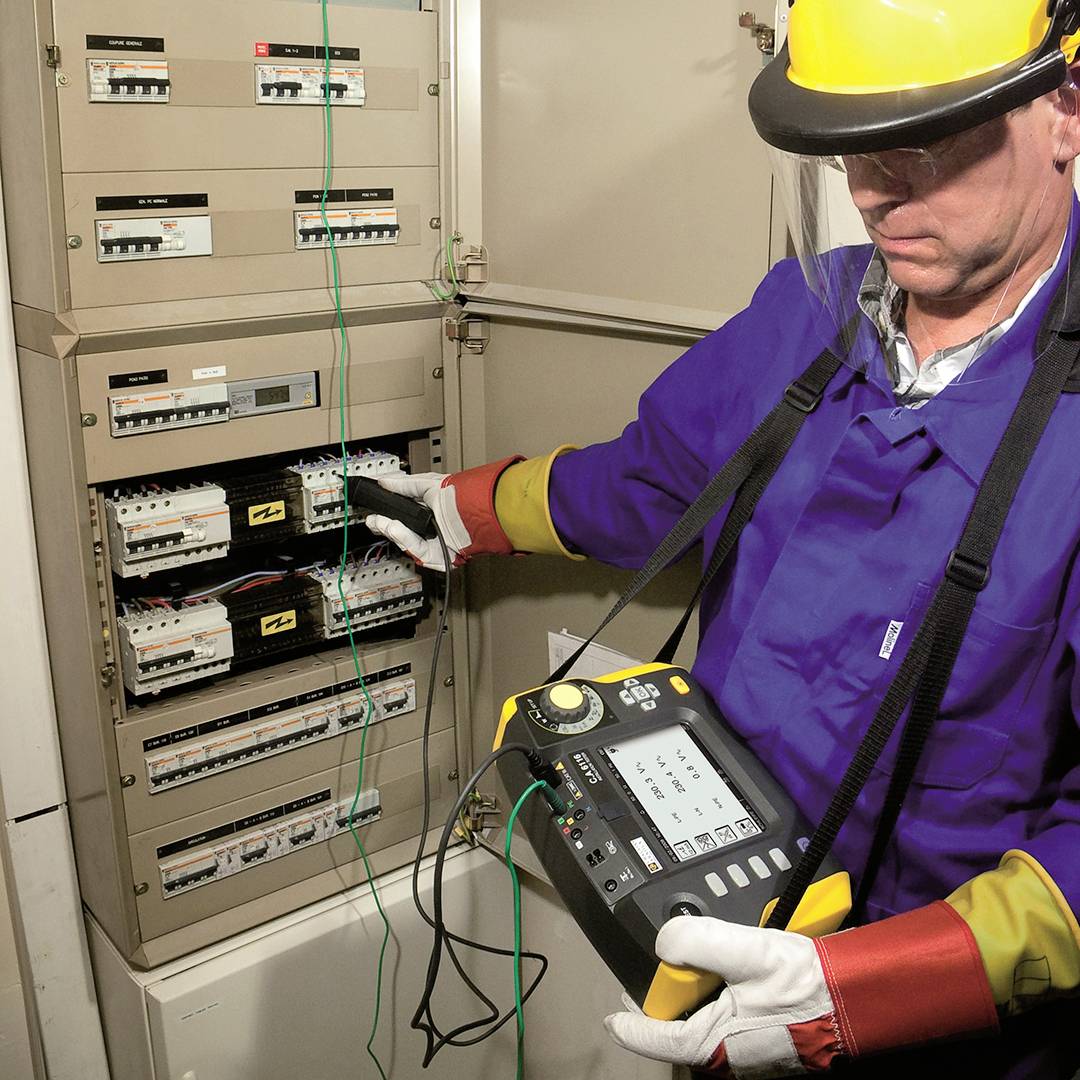

En elektriker i skyddsutrustning kontrollerar en elkopplingscentral med ett multimeter för att utföra elektriska mätningar.

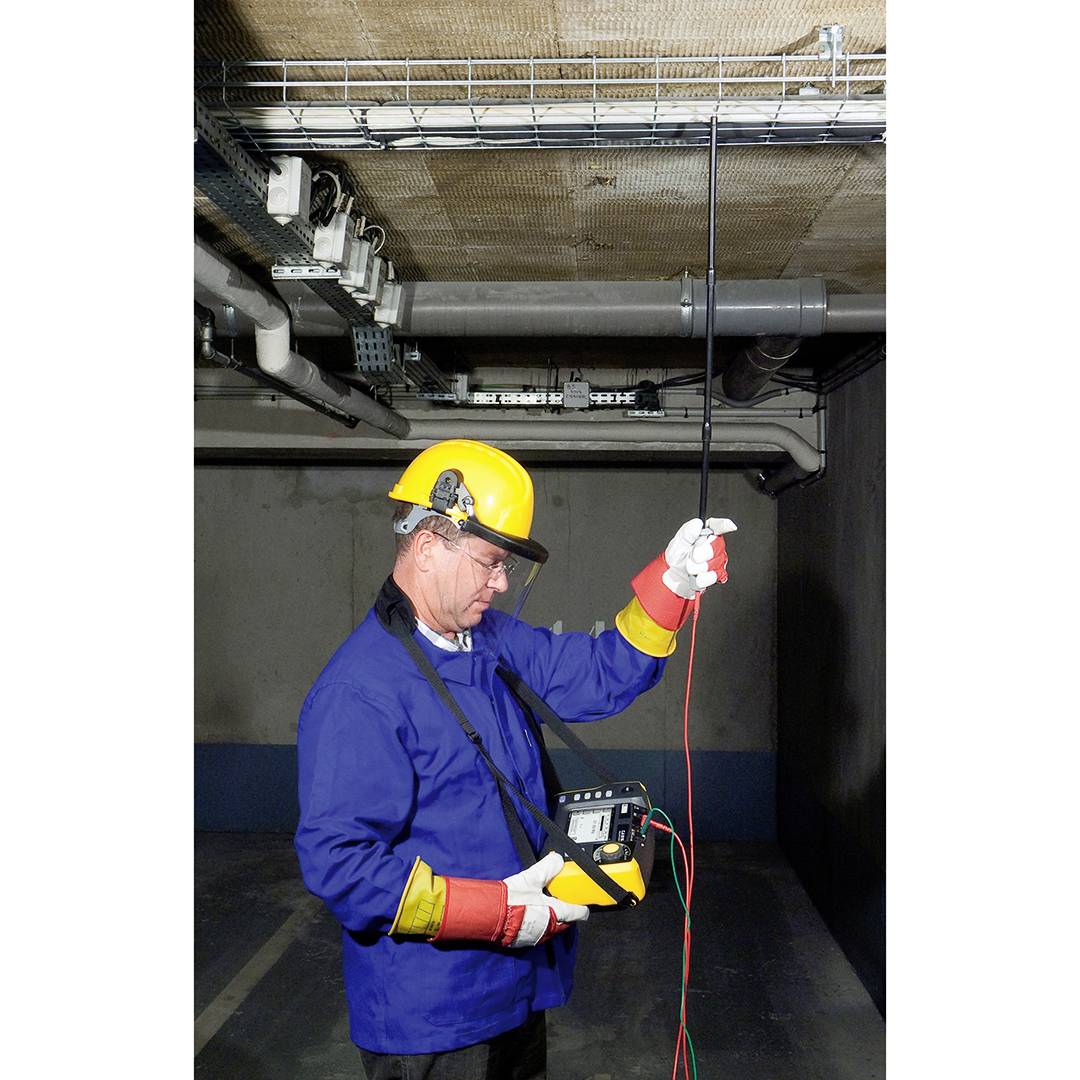

En man i arbetsklädsel och skyddshjälm mäter den elektriska spänningen i en kabel i en industriell byggnad.

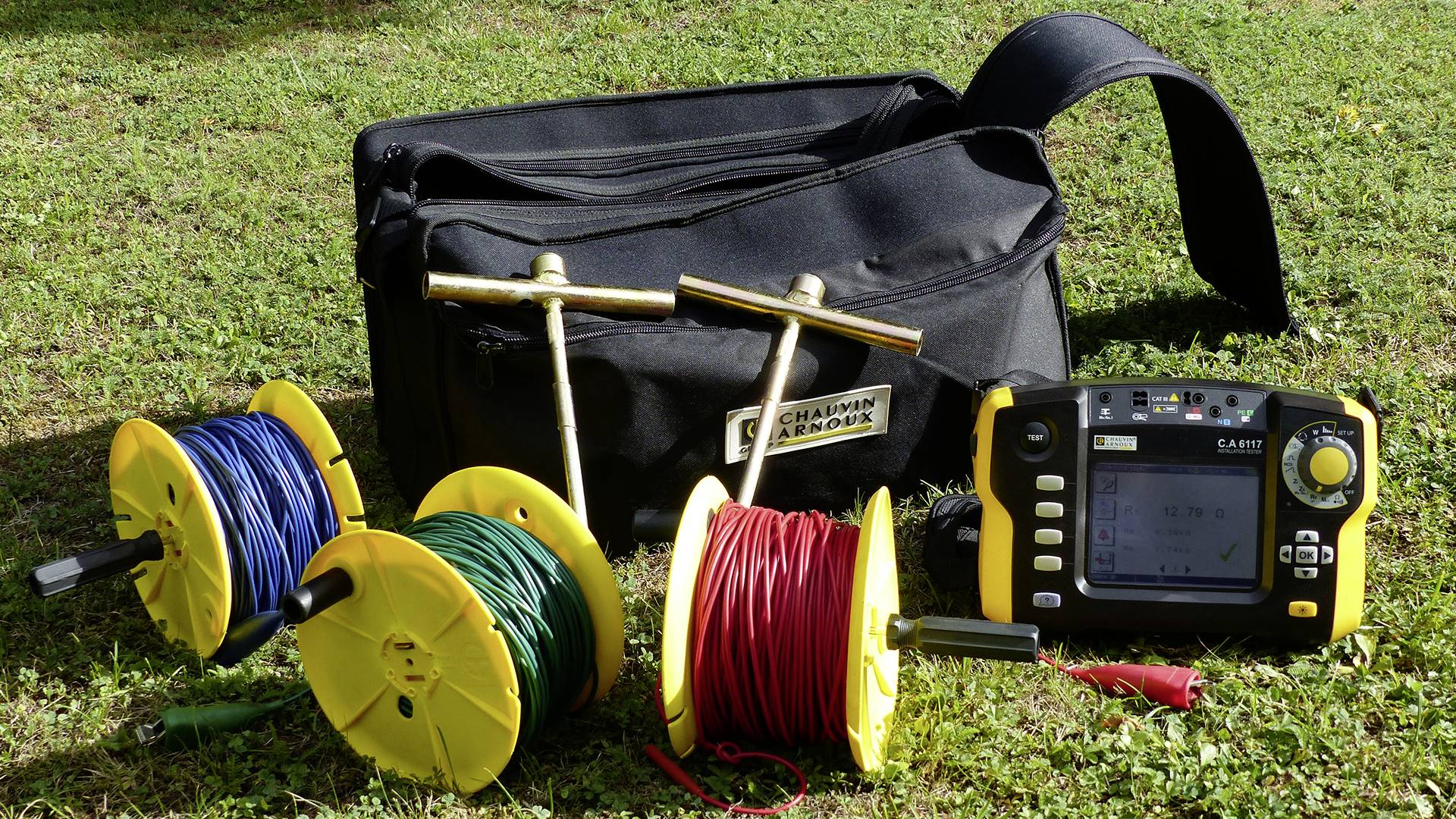

'Mätningsmatta med kabelrullar i gult, blått och rött på gräsmatta; bredvid ett digitalt mätinstrument med display, svart väska i bakgrunden.'

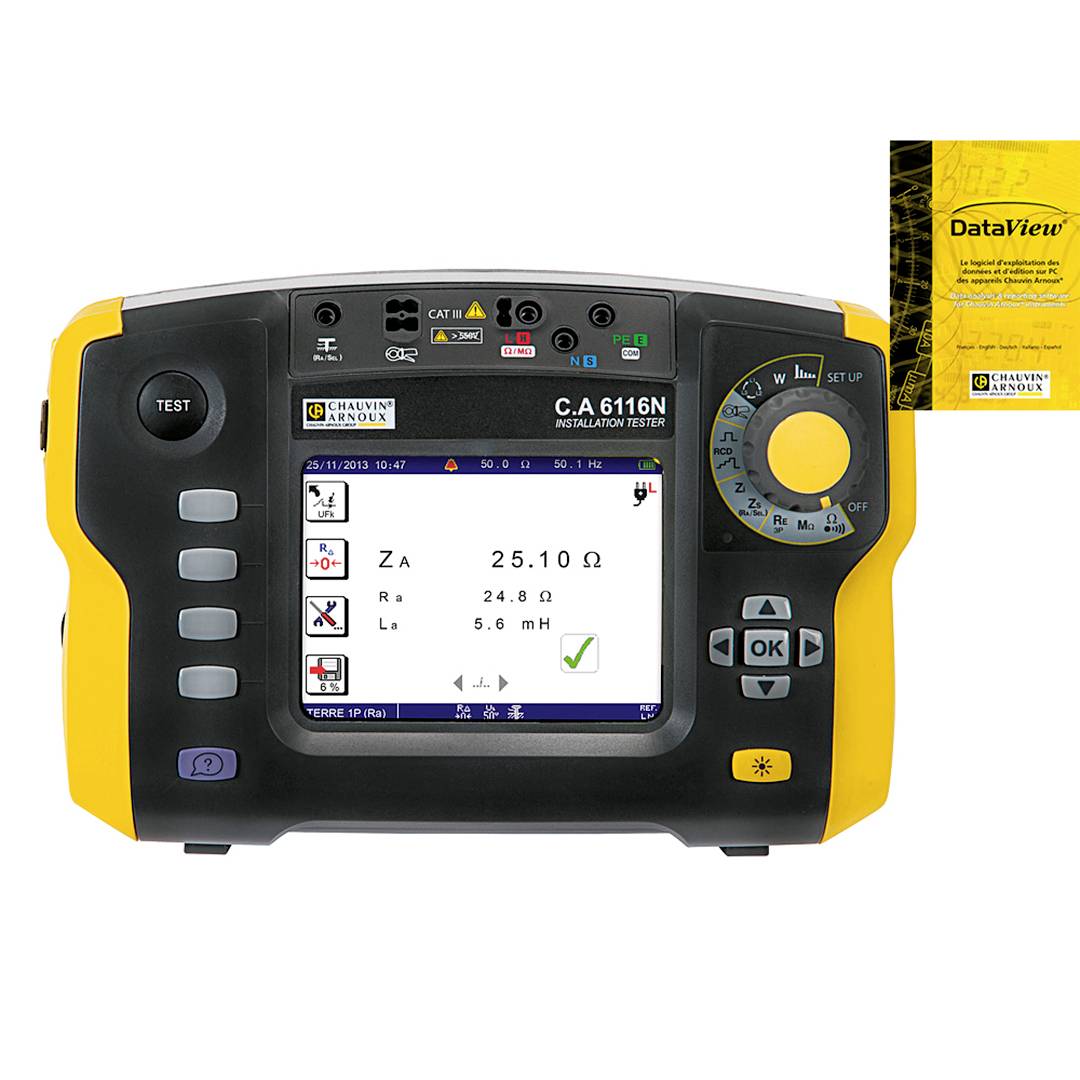

Installationstestern C.A 6116N visar ett motstånd på 25,1Ω. Enheten har en display, knappar och en rund vridbrytare, med 'DataView' programvara.

1/7

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

17 funktioner
600 V/CAT III
Kontroll enligt internationella standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, med justerbar längd i/NIV
Lämplig för alla Nätsystem: TT, TN eller IT
Kontroll av RCD/FI typ AC, A, B
Säkring inbyggd tabell
Litiumjonbatteri

Tekniska specifikationer

Förbindelseprövning / RESISTANSMÄTNING: Nominell / mätområde / upplösning:> 200 mA/39,99 Ω / 0,01 Ω / ± (1,5 % av + 2 siffror)
12 mA/39,99 Ω och 399,9 Ω / 0,01 och 0,1 Ω /± (1,5 % av + 5 siffror) med akustisk signal
Mätområde / upplösning/noggrannhet: 4 kΩ / 1 Ω / ± (1,5 % av + 5 siffror)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % av + 2 siffror)
Mätning av isolationsresistans: nominell spänning utest: 50 /100 / 250 / 500 / 1000 V DC
Mätområde / upplösning/noggrannhet: 0,01 MΩ upp till 2 GΩ / 10 kΩ upp till 1 MΩ / ± (5 % av + 3 siffror)
Kortslutningsström: ≤ 3mA
Jordningsmätning: TREPOLIGA JORDNINGSMÄTNING: 0,50 Ω till 40 Ω / 0,01 Ω / ± (2 % av + 10 siffror)
40 Ω till 15 kΩ / 0,1 OHM till 1 Ω / ± (2 % av + 2 siffror)
Mätområde / upplösning/noggrannhet: 15 kΩ upp till 40 kΩ / 10 Ω / ± (10 % av + 2 siffror)
Ytterligare information: resistansmätning av hjälpfjäder RH & RS (upp till 40 kΩ)
Ufk: enligt SEV 3569
Selektiv jordning testet (1 sond): 0,20 Ω till 39,99 Ω - 40 Ω till 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % av visning +10 siffror) Isel med tång
Slingimpendansmätning (Zs (L-PE) och zi (L-N eller L-L) - jordning kontroll under spänning (1 SOND): JORDNINGSMÄTNING i drift
Driftspänning av anläggningen/frekvens: 90 till 500 V/15,8 upp till 17,5 Hz - 45 till 65 Hz
Hög provström med FI/RCD-utlösning (TRIP) Zs (L-PE) & Zi (L-N eller L-L)
Mätområde / upplösning/noggrannhet: max. Provström 7,5 A
(0,050) ø Ω till 0,5 Ω / 0,001 Ω / ± (10 % av + 20 siffror)
0,5 Ω till 3,999 Ω / 0,001 Ω / ± (5 % av + 20 siffror)
3,999 till 39,99 Ω / 0,01 Ω / ± (5 % av + 2 siffror)
39,99 Ω till 399,99 Ω / 0,1 Ω / ± (5 % av + 2 siffror)
Utan FI/RCD-utlösning (NO TRIP) (endast zs (L-PE)): provström: antingen 6 mA - 9 mA - 12 mA
0,20 Ω till 0,99 Ω / 0,01 Ω / ± (15 % av + 10 siffror)
1,00 till 1,99 Ω / 0,01 Ω / ± (15 % av + 3 siffror)
2,00 till 39,99 Ω / 0,01 Ω / ± (10 % av + 3 siffror)
40,00Ω till 399,9 Ω / 0,1 Ω / ± (5 % av + 2 siffror)
400 till 3 999 Ω / 1 Ω / ± (5 % av + 2 siffror)
Kortslutningsström beräkning ik (PFC (Zs) , I Sc PSCC (Zi): felström och kortslutningsström: 0,1 A till 20 kA
Säkring tabell i apparaten: ja
Spänningsfall ΔU % (Zi): -40 % till +40 %
Ytterligare information: mätning av ohmska och induktiva materials från impedanserna zs och zi
RCD/FI-SKYDDSBRYTARE KONTROLL TYP B: driftspänning anläggningen/frekvens: 90 V till 275 V / 15,8 Hz till 17,5 Hz och 45 Hz till 65 Hz
Δn : ramp/impuls 2 x IΔn Impuls 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA Impuls 4 IΔn; längd: 150 ms vid 4 x IΔn resp. 300 ms vid 2 x IΔn
Ramptest: från 0,2 x IΔn till 2,2 x IΔn
Utlösningskontroll: 2 x IΔn: IΔN ≤ 200 mA : 2,2 x 2 x IΔn, IΔN> 200 mA : 1,1 x 2 x IΔn
Utlösningskontroll: 4 x IΔn: IΔN ≤ 100 mA : 2,2 x 4 IΔN
Ytterligare mätningar: ström med strömtång C177/C177A: 5,0 mA upp till 199,9 A (C177A)
Ström med strömtång MN77: 0 till 550 V AC/DC/DC och 15,8 till 500 Hz
Spänning: 0 till 550 V AC/DC/DC och 15,8 till 500 Hz
Frekvens 10 till 500 Hz
Fasföljd för ytterledare 20 till 500 V AC
Wirkleistun: enfasig: från 0 kW upp till 110 kW - trefasström: från 0 till 330 kW, samtidig visning av vågform för spänning och ström
Övertoner: ström och spänning / upp till 50:e ordningen / THD-F/THD-R.

Typ av produkt: Installationsprovare-set

: (ej certifierad kalibrering)

Mätningskategori: CAT III 600 V
CAT VI 300 V

Gränssnitt: USB

Mått.: (B x H x D) 280 x 190 x 128 mm

Vikt: 2.2 kg

: IP53

Mätområde (VDE): Skyddsledarmotstånd
Isoleringsmotstånd
Ekvivalent läckström
Skyddsledarström
Kontaktström
Spänning

DIN-norm: DIN IEC 60364
DIN EN 61557

Visningstyp: digital (LCD)

Bredd: 280 mm

Höjd: 190 mm

Provningsförfarande: automatisk

Spänningsförsörjning: batteridriven

Minnesplatser: 1000

Minne: ja

Typ: C.A 6116N + Software Dataview

VDE-norm: 0100
0105
0413

Egenskaper: inkl. väska
med färg-touchscreen
RCD/FI Test

Djup: 128 mm

Dokument & nedladdningar

Datablad

Datablad 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Installationsprovare-set VDE-norm 0100, 0105, 0413

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Installationsprovare-set VDE-norm 0100, 0105, 0413

Beskrivning

Observera, denna text är maskinöversatt.

Multifunktionstestare. Säkerhet för dina elektriska installationer tack vare en kraftfull multifunktionell enhet

Version

Kontroll enligt internationella standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, med justerbar längd i/NIV
Tillförlitlig och enkel anslutningsteknik tack vare kontext-hilfe för varje enskild funktion, som även anslutningsbilder innehåller
Lämplig för alla Nätsystem: TT, TN eller IT
Kontroll av RCD/FI typ AC, A, B
Säkring tabell integrerad för en snabb avläsning av resultaten på enheten
Ett litiumjonbatteri ger enheten ökad autonomie
Mätningar: spänning, ström med tång, effekt, vågformer och övertoner
Mätning av spänningsfall för en riktig dimensionering av leiterquerschnitts
Slipning mätning, upplösning 1 mΩ
3 Speicher-Ebenemultifunktions installationsprovare 600 V CAT III
17 funktioner i 1 enhet.

Ingår i leveransen

Transportväska
Nätadapter/laddare typ 2
Batteripaket litiumjon
USB-anslutningskabel A/B 180 m med ferrit
Trepolig mätledning med 3 säkerhetsmätledningar (röd, blå och grön)
3 mätspetsar Ø 4 mm (röd, blå och grön)
3 krokodilklämmor (röd, blå och grön)
2 säkerhetsmätledningar 3 m (vinklad rak röd och svart)
Trepolig nätkabel
Tvåpolig nätkabel med europakontakt
Sond för fjärrstyrning
Bärrem
Bildskärm repskydd folie (redan monterad)
Axelrem för handsfree-användning (4 poäng)
Programvara ICT för dataexport på CD-ROM
6 bruksanvisningar på CD (1 per språk)
Säkerhetsdatabladet (20 språk)
