Name: Chauvin Arnoux C.A 6116N Installationsprovare-set VDE-norm 0100, 0105, 0413
Brand: Chauvin Arnoux
SKU: 1270859

Multifunktions installationstest med digitalt display som visar mätvärdet 25,1 Ohm. Styrknappar och vridreglage på höljet.

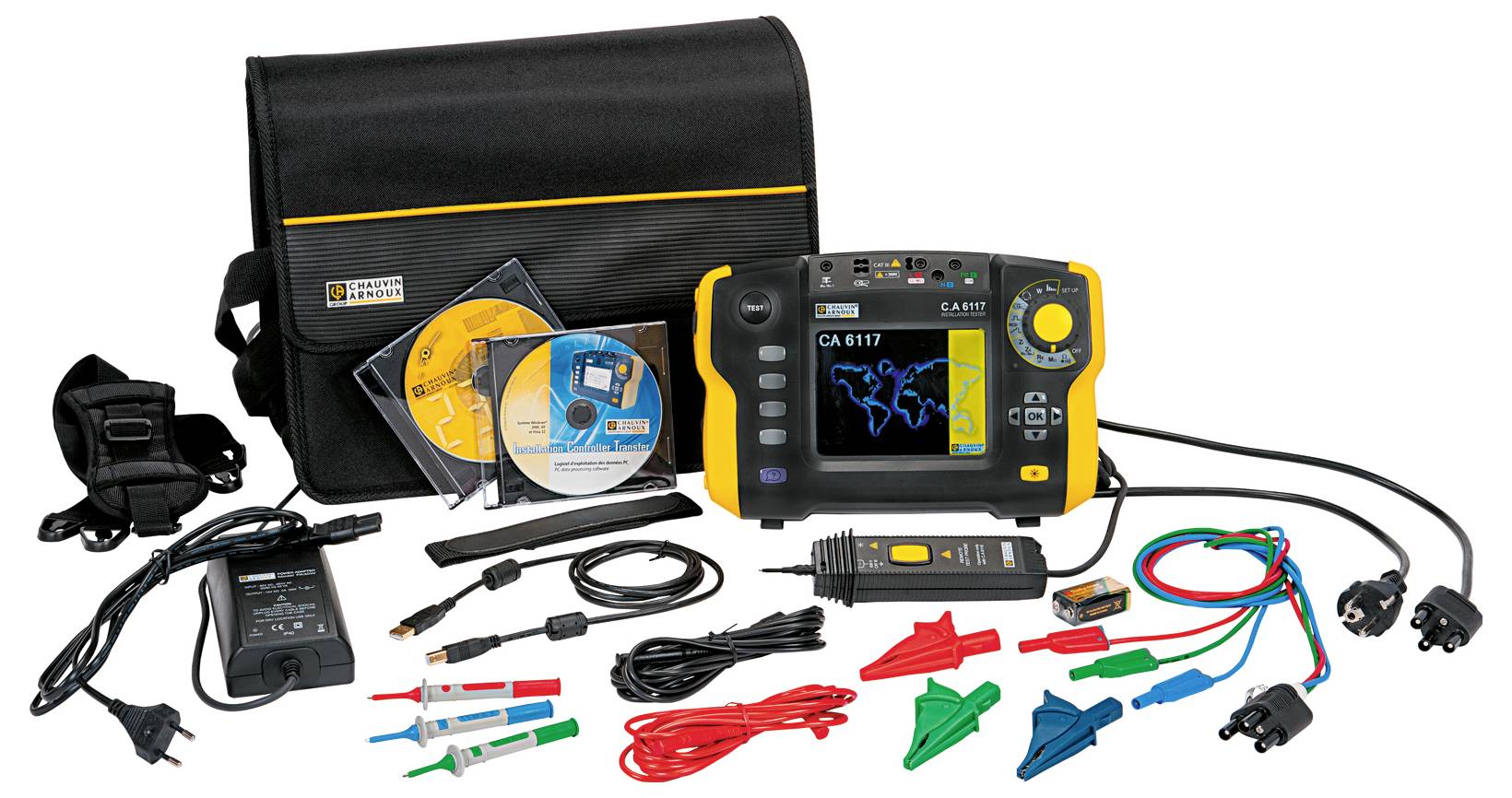

Bärbar multifunktionell mätteknisk enhet med tillbehör, kablar och bärväska. Avsedd för mätning av elektriska parametrar.

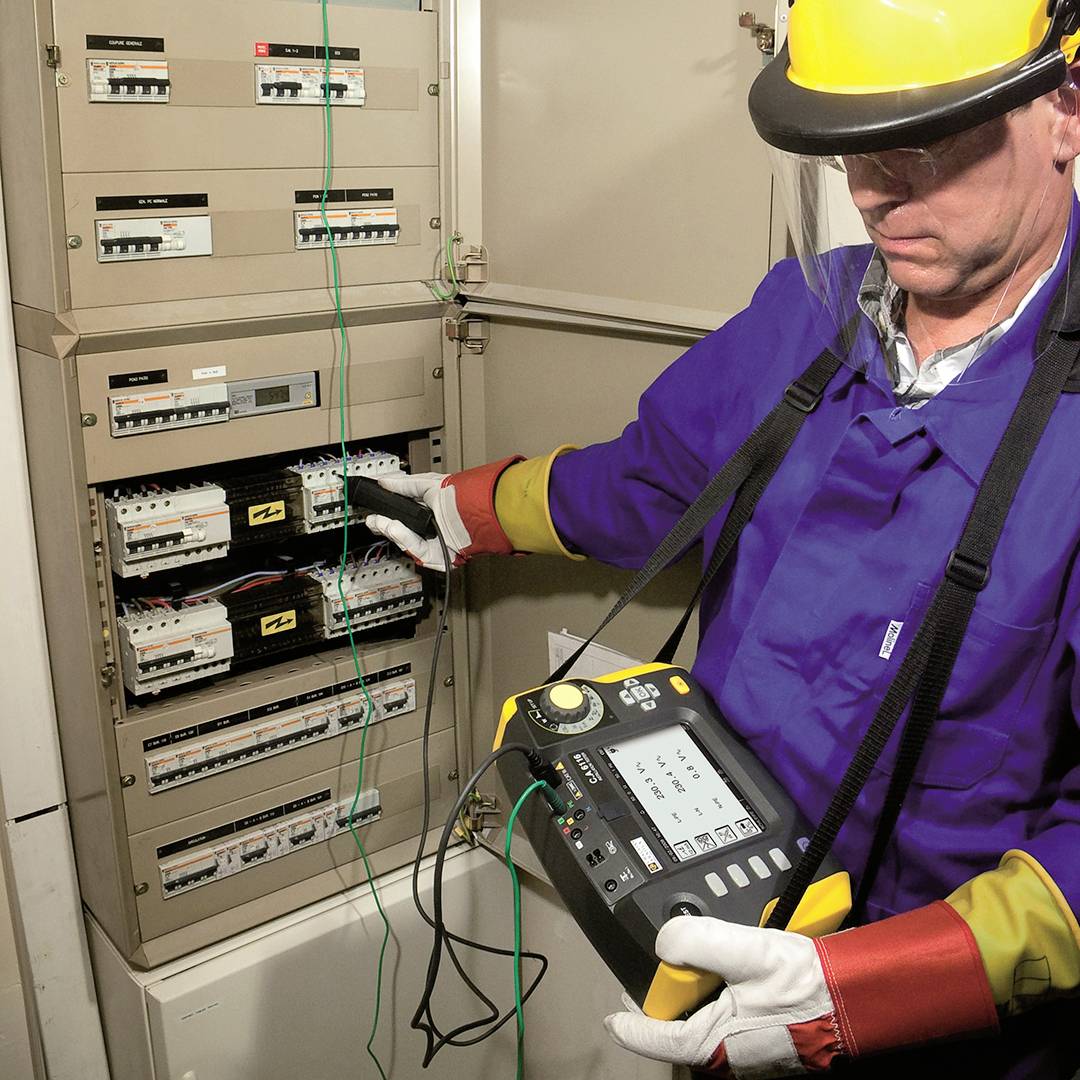

En elektriker med skyddshjälm och handskar kontrollerar en elcentral med ett mätinstrument i ett tekniskt utrymme.

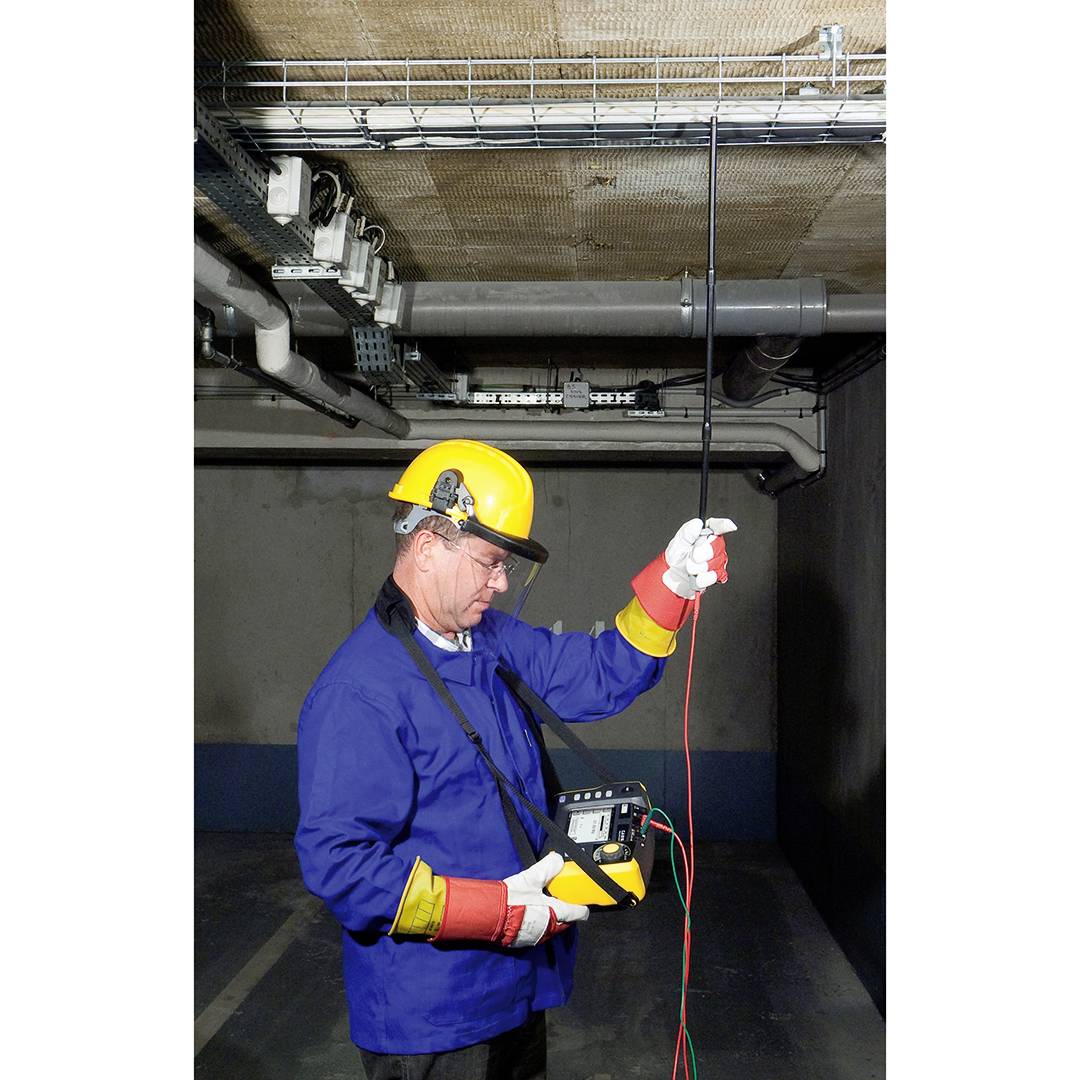

En tekniker i skyddsutrustning mäter de elektriska ledningarna i taket i en källarlokal med hjälp av en mätapparat.

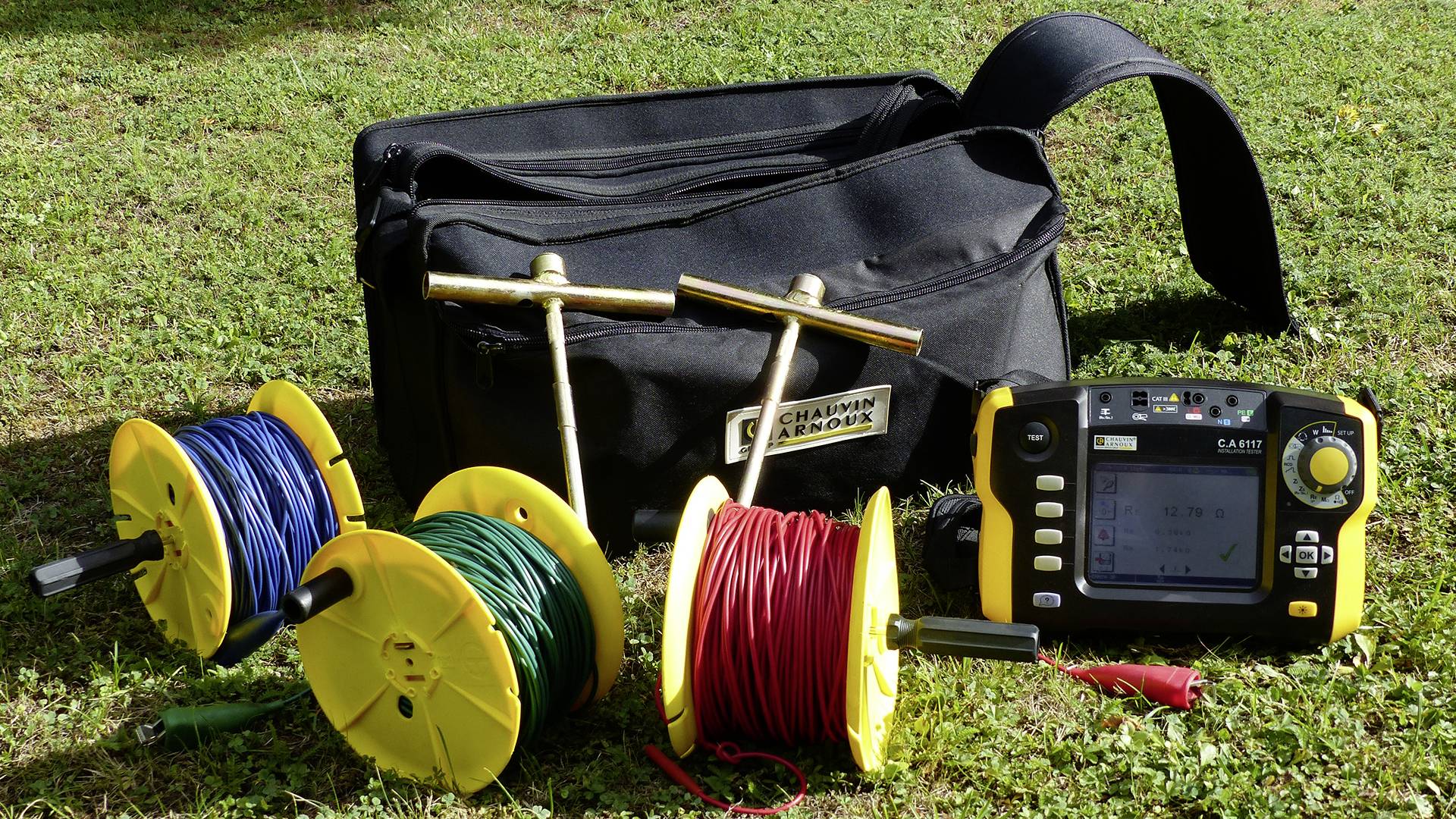

En svart verktygslåda, tre kabelrullar med färgglada kablar och ett elektroniskt mätinstrument ligger på en äng.

1/5

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

17 i 1 i funktioner
600 V/CAT III
Kontroll enligt internationella standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, med justerbar längd i/NIV
Lämplig för alla Nätsystem: TT, TN eller IT
Kontroll av RCD/FI typ AC, A, B
Säkring inbyggd tabell
Litiumjonbatteri

Tekniska specifikationer

Förbindelseprövning / RESISTANSMÄTNING: Nominell / mätområde / upplösning:> 200 mA/39,99 Ω / 0,01 Ω / ± (1,5 % av + 2 siffror)
12 mA/39,99 Ω och 399,9 Ω / 0,01 och 0,1 Ω /± (1,5 % av + 5 siffror) med akustisk signal
Mätområde / upplösning/noggrannhet: 4 kΩ / 1 Ω / ± (1,5 % av + 5 siffror)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % av + 2 siffror)
Mätning av isolationsresistans: nominell spänning utest: 50 /100 / 250 / 500 / 1000 V DC
Mätområde / upplösning/noggrannhet: 0,01 MΩ upp till 2 GΩ / 10 kΩ upp till 1 MΩ / ± (5 % av + 3 siffror)
Kortslutningsström: ≤ 3mA
Jordningsmätning: TREPOLIGA JORDNINGSMÄTNING: 0,50 Ω till 40 Ω / 0,01 Ω / ± (2 % av + 10 siffror)
40 Ω till 15 kΩ / 0,1 OHM till 1 Ω / ± (2 % av + 2 siffror)
Mätområde / upplösning/noggrannhet: 15 kΩ upp till 40 kΩ / 10 Ω / ± (10 % av + 2 siffror)
Ytterligare information: resistansmätning av hjälpfjäder RH & RS (upp till 40 kΩ)
Ufk: enligt SEV 3569
Selektiv jordning testet (1 sond): 0,20 Ω till 39,99 Ω - 40 Ω till 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % av visning +10 siffror) Isel med tång
Slingimpendansmätning (Zs (L-PE) och zi (L-N eller L-L) - jordning kontroll under spänning (1 SOND): JORDNINGSMÄTNING i drift
Driftspänning av anläggningen/frekvens: 90 till 500 V/15,8 upp till 17,5 Hz - 45 till 65 Hz
Hög provström med FI/RCD-utlösning (TRIP) Zs (L-PE) & Zi (L-N eller L-L)
Mätområde / upplösning/noggrannhet: max. Provström 7,5 A
(0,050) ø Ω till 0,5 Ω / 0,001 Ω / ± (10 % av + 20 siffror)
0,5 Ω till 3,999 Ω / 0,001 Ω / ± (5 % av + 20 siffror)
3,999 till 39,99 Ω / 0,01 Ω / ± (5 % av + 2 siffror)
39,99 Ω till 399,99 Ω / 0,1 Ω / ± (5 % av + 2 siffror)
Utan FI/RCD-utlösning (NO TRIP) (endast zs (L-PE)): provström: antingen 6 mA - 9 mA - 12 mA
0,20 Ω till 0,99 Ω / 0,01 Ω / ± (15 % av + 10 siffror)
1,00 till 1,99 Ω / 0,01 Ω / ± (15 % av + 3 siffror)
2,00 till 39,99 Ω / 0,01 Ω / ± (10 % av + 3 siffror)
40,00Ω till 399,9 Ω / 0,1 Ω / ± (5 % av + 2 siffror)
400 till 3 999 Ω / 1 Ω / ± (5 % av + 2 siffror)
Kortslutningsström beräkning ik (PFC (Zs) , I Sc PSCC (Zi): felström och kortslutningsström: 0,1 A till 20 kA
Säkring tabell i apparaten: ja
Spänningsfall ΔU % (Zi): -40 % till +40 %
Ytterligare information: mätning av ohmska och induktiva materials från impedanserna zs och zi
RCD/FI-SKYDDSBRYTARE KONTROLL TYP B: driftspänning anläggningen/frekvens: 90 V till 275 V / 15,8 Hz till 17,5 Hz och 45 Hz till 65 Hz
IΔn : ramp/impuls 2 x IΔn Impuls 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA Impuls 4 IΔn; längd: 150 ms vid 4 x IΔn resp. 300 ms vid 2 x IΔn
Ramptest: från 0,2 x IΔn till 2,2 x IΔn
Utlösningskontroll: 2 x IΔn: IΔN ≤ 200 mA : 2,2 x 2 x IΔn, IΔN> 200 mA : 1,1 x 2 x IΔn
Utlösningskontroll: 4 x IΔn: IΔN ≤ 100 mA : 2,2 x 4 IΔN
Ytterligare mätningar: ström med strömtång C177/C177A: 5,0 mA upp till 199,9 A (C177A)
Ström med strömtång MN77: 0 till 550 V AC/DC/DC och 15,8 till 500 Hz
Spänning: 0 till 550 V AC/DC/DC och 15,8 till 500 Hz
Frekvens 10 till 500 Hz
Fasföljd för ytterledare 20 till 500 V AC
Wirkleistun: enfasig: från 0 kW upp till 110 kW - trefasström: från 0 till 330 kW, samtidig visning av vågform för spänning och ström
Övertoner: ström och spänning / upp till 50:e ordningen / THD-F/THD-R.

Typ av produkt: Installationsprovare-set

: (ej certifierad kalibrering)

Mätningskategori: CAT III 600 V
CAT VI 300 V

Gränssnitt: USB

Mått.: (B x H x D) 280 x 190 x 128 mm

Vikt: 2.2 kg

: IP53

Mätområde (VDE): Skyddsledarmotstånd
Isoleringsmotstånd
Ekvivalent läckström
Skyddsledarström
Kontaktström
Spänning

DIN-norm: DIN IEC 60364
DIN EN 61557

Visningstyp: digital (LCD)

Noggrannhet: 1.5 %

Bredd: 280 mm

Höjd: 190 mm

Provningsförfarande: automatisk

Spänningsförsörjning: batteridriven

Minnesplatser: 1000

Minne: ja

Typ: C.A 6116N

VDE-norm: 0100
0105
0413

Djup: 128 mm

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1270859 Chauvin Arnoux C.A 6116N Installationsprovare-set VDE-norm 0100, 0105, 0413

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1270859 Chauvin Arnoux C.A 6116N Installationsprovare-set VDE-norm 0100, 0105, 0413

Beskrivning

Observera, denna text är maskinöversatt.

Multifunktionstestare. Säkerhet för dina elektriska installationer tack vare en kraftfull multifunktionell enhet

Version

Kontroll enligt internationella standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, med justerbar längd i/NIV
Tillförlitlig och enkel anslutningsteknik tack vare kontext-hilfe för varje enskild funktion, som även anslutningsbilder innehåller
Lämplig för alla Nätsystem: TT, TN eller IT
Kontroll av RCD/FI typ AC, A,
Säkring tabell integrerad för en snabb avläsning av resultaten på enheten
Ett litiumjonbatteri ger enheten ökad autonomie
Mätningar: spänning, ström med tång, effekt, vågformer och övertoner
Mätning av spänningsfall för en riktig dimensionering av leiterquerschnitts
Slipning mätning, upplösning 1 mΩ
3 Speicher-Ebenemultifunktions installationsprovare 600 V CAT III
17 funktioner i 1 enhet.

Ingår i leveransen

Transportväska
Nätadapter/laddare typ 2
Batteripaket litiumjon
USB-anslutningskabel A/B 180 m med ferrit
Trepolig mätledning med 3 säkerhetsmätledningar (röd, blå och grön)
3 mätspetsar Ø 4 mm (röd, blå och grön)
3 krokodilklämmor (röd, blå och grön)
2 säkerhetsmätledningar 3 m (vinklad rak röd och svart)
Trepolig nätkabel
Tvåpolig nätkabel med europakontakt
Sond för fjärrstyrning
Bärrem
Bildskärm repskydd folie (redan monterad)
Axelrem för handsfree-användning (4 poäng)
Programvara ICT för dataexport på CD-ROM
6 bruksanvisningar på CD (1 per språk)
Säkerhetsdatabladet (20 språk)
Programvara Dataview
