Chauvin Arnoux C.A 6113 Installationsprovare VDE-norm 0100, 0105, 0413

En installationsmätare med digitalt display visar motståndsmätningar i ohm. Manöverdon och vridomkopplare är synliga.

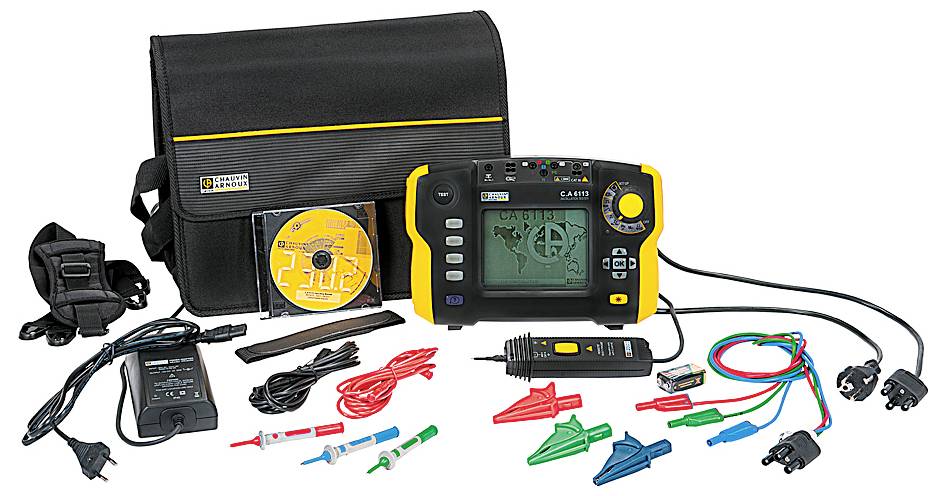

Ett multimediskt mätinstrumentset med en digital display. Tillbehör som kabel, laddare och bärväska ingår.

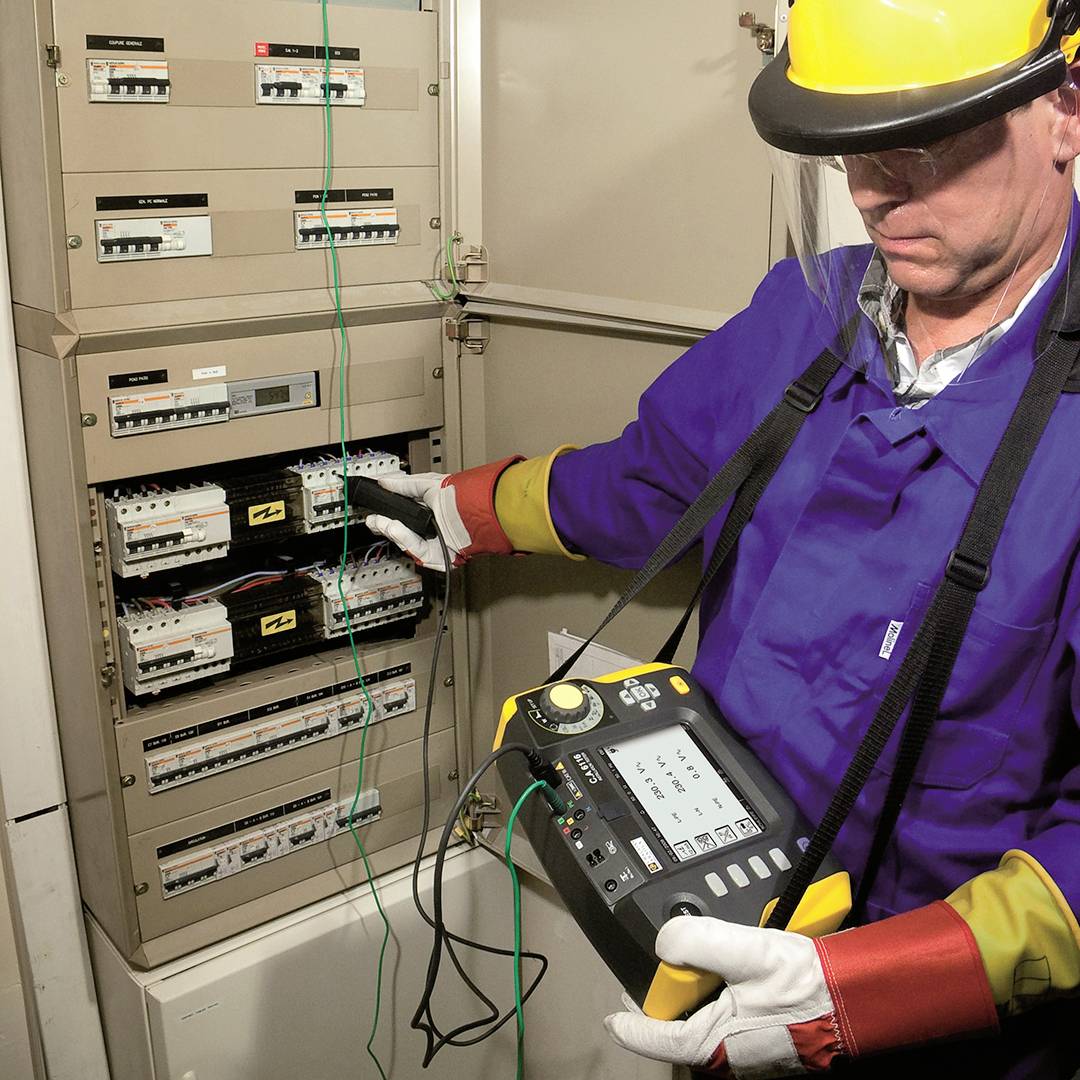

En tekniker i skyddsutrustning kontrollerar elektriska kontrollpaneler med ett mätinstrument. Säkerhetsåtgärder följs noggrant.

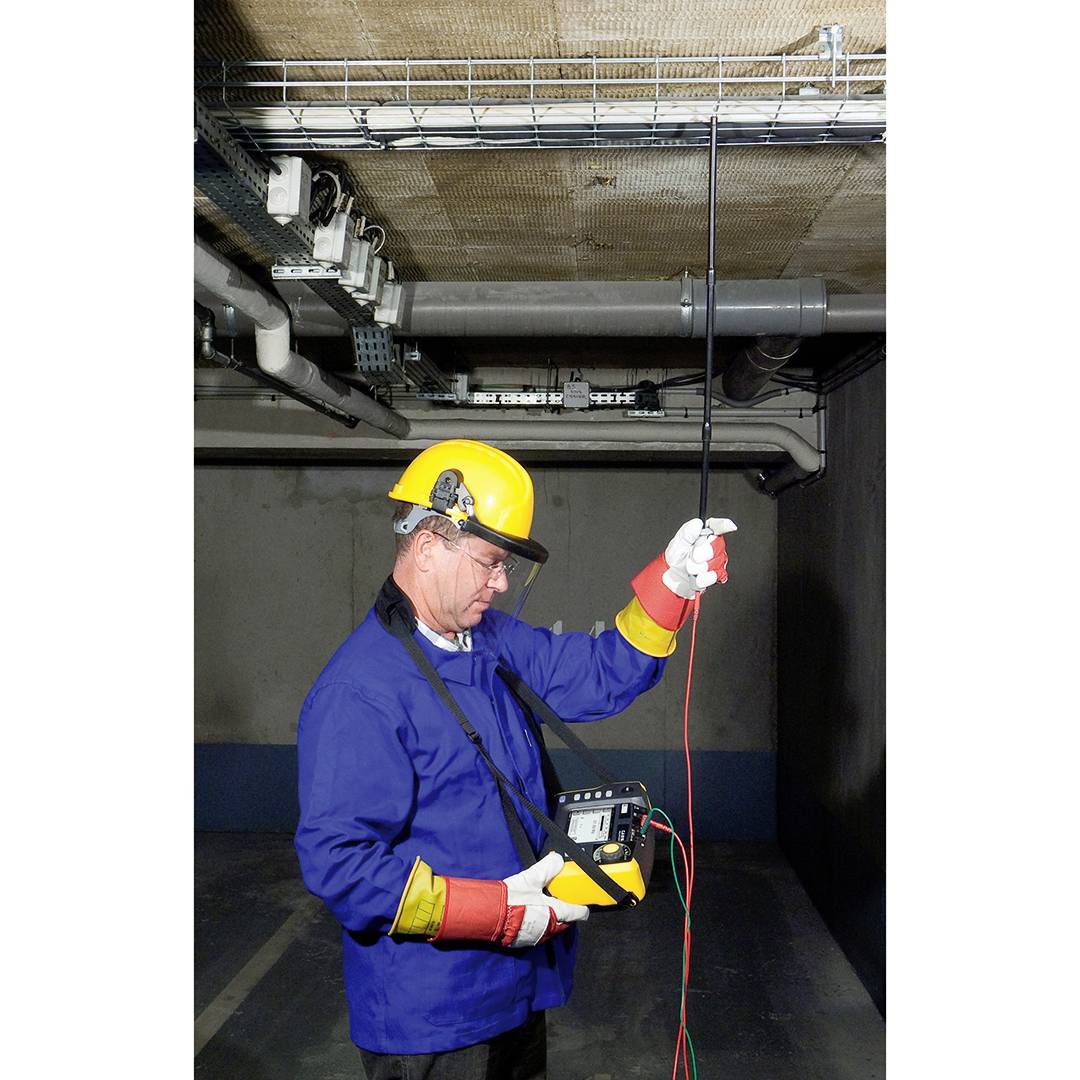

En arbetare i skyddskläder och hjälm mäter den elektriska spänningen i en kabel i ett industriellt rum.

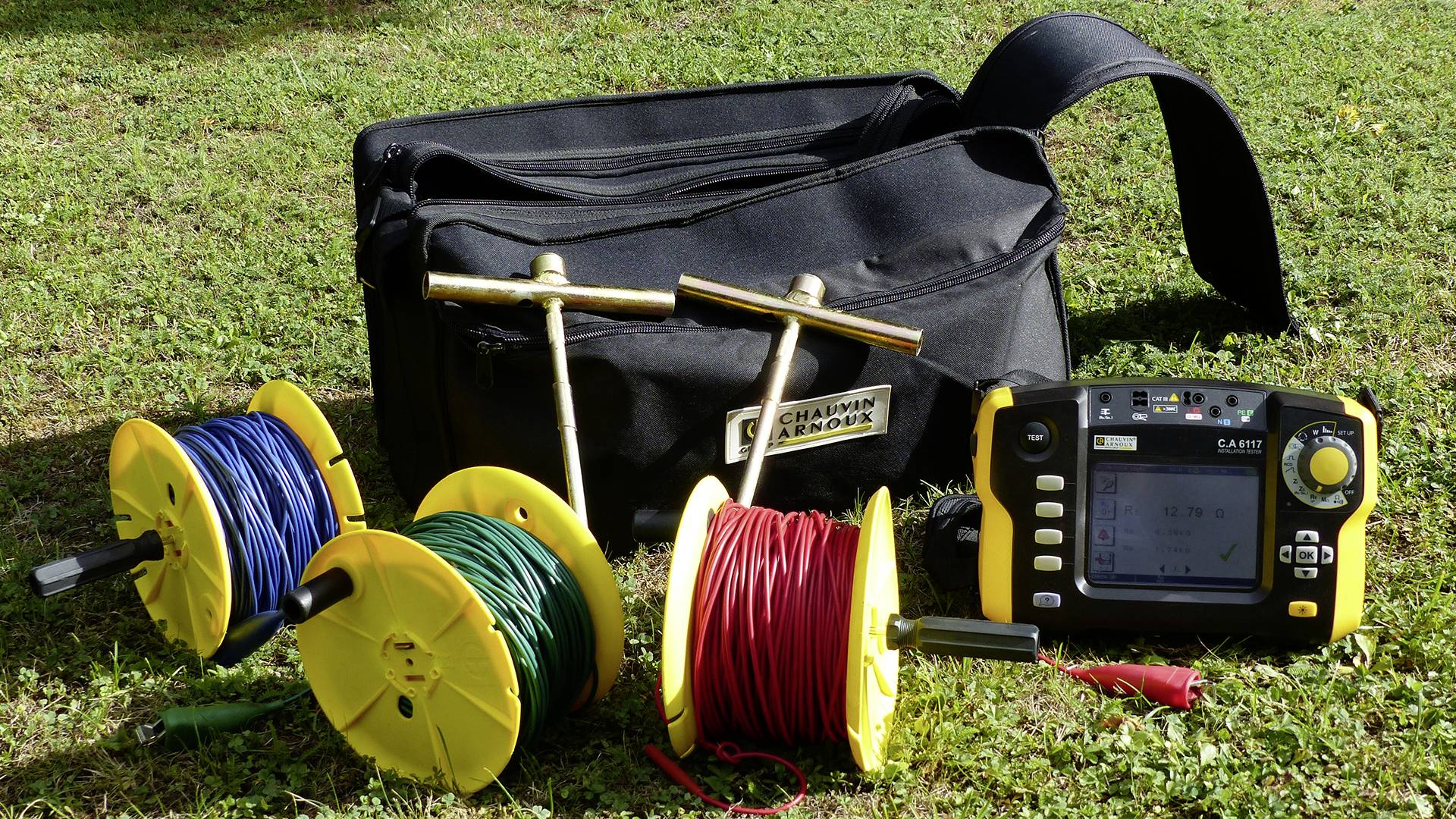

En svart väska, tre kabelspolar i blått, grönt och rött, och ett elektroniskt mätinstrument på en ängsmark; utrustning för fältmätningar.

1/5

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

17 i 1 i funktioner
600 V/CAT III
Kontroll enligt internationella standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, med justerbar längd i/NIV
Lämplig för alla Nätsystem: TT, TN eller IT
Kontroll av RCD/FI typ AC, A
Säkring inbyggd tabell
Litiumjonbatteri

Tekniska specifikationer

Förbindelseprövning / RESISTANSMÄTNING: Nominell / mätområde / upplösning:> 200 mA/39,99 Ω / 0,01 Ω / ± (1,5 % av + 2 siffror)
12 mA/39,99 Ω och 399,9 Ω / 0,01 och 0,1 Ω /± (1,5 % av + 5 siffror) med akustisk signal
Mätområde / upplösning/noggrannhet: 4 kΩ / 1 Ω / ± (1,5 % av + 5 siffror)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % av + 2 siffror)
Mätning av isolationsresistans: nominell spänning utest: 50 /100 / 250 / 500 / 1000 V DC
Mätområde / upplösning/noggrannhet: 0,01 MΩ upp till 2 GΩ / 10 kΩ upp till 1 MΩ / ± (5 % av + 3 siffror)
Kortslutningsström: ≤ 3mA
Jordningsmätning: TREPOLIGA JORDNINGSMÄTNING: 0,50 Ω till 40 Ω / 0,01 Ω / ± (2 % av + 10 siffror)
40 Ω till 15 kΩ / 0,1 OHM till 1 Ω / ± (2 % av + 2 siffror)
Mätområde / upplösning/noggrannhet: 15 kΩ upp till 40 kΩ / 10 Ω / ± (10 % av + 2 siffror)
Ytterligare information: resistansmätning av hjälpfjäder RH & RS (upp till 40 kΩ)
Ufk: enligt SEV 3569
Selektiv jordning testet (1 sond): 0,20 Ω till 39,99 Ω - 40 Ω till 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % av visning +10 siffror) Isel med tång SLINGIMPENDANSMÄTNING (Zs (L-PE) och zi (L-N eller L-L) - jordning kontroll under spänning (1 SOND): JORDNINGSMÄTNING i drift
Driftspänning av anläggningen/frekvens: 90 till 500 V/15,8 upp till 17,5 Hz - 45 till 65 Hz
Hög provström med FI/RCD-utlösning (TRIP) Zs (L-PE) & Zi (L-N eller L-L)
Mätområde / upplösning/noggrannhet: max. Provström 7,5 A
(0,050) ø Ω till 0,5 Ω / 0,001 Ω / ± (10 % av + 20 siffror) 0,5 Ω till 3,999 Ω / 0,001 Ω / ± (5 % av + 20 siffror)
3,999 till 39,99 Ω / 0,01 Ω / ± (5 % av + 2 siffror)
39,99 Ω till 399,99 Ω / 0,1 Ω / ± (5 % av + 2 siffror)
Utan FI/RCD-utlösning (NO TRIP) (endast zs (L-PE)): provström: antingen 6 mA - 9 mA - 12 mA
0,20 Ω till 0,99 Ω / 0,01 Ω / ± (15 % av + 10 siffror)
1,00 till 1,99 Ω / 0,01 Ω / ± (15 % av + 3 siffror)
2,00 till 39,99 Ω / 0,01 Ω / ± (10 % av + 3 siffror)
40,00Ω till 399,9 Ω / 0,1 Ω / ± (5 % av + 2 siffror)
400 till 3 999 Ω / 1 Ω / ± (5 % av + 2 siffror)
Kortslutningsström beräkning ik (PFC (Zs) , I Sc PSCC (Zi): felström och kortslutningsström: 0,1 A till 20 kA
Säkring tabell i apparaten: ja
Spänningsfall ΔU % (Zi): -40 % till +40 %
Ytterligare information: mätning av ohmska och induktiva materials från impedanserna zs och zi
Ytterligare mätningar: ström med strömtång C177/C177A: 5,0 mA upp till 199,9 A (C177A)
Ström med strömtång MN77: 0 till 550 V AC/DC/DC och 15,8 till 500 Hz
Spänning: 0 till 550 V AC/DC/DC och 15,8 till 500 Hz
Frekvens 10 till 500 Hz
Fasföljd för ytterledare 20 till 500 V AC.

Typ av produkt: Installationsprovare

: (ej certifierad kalibrering)

Mätningskategori: CAT III 600 V
CAT VI 300 V

Gränssnitt: inga

Mått.: (B x H x D) 280 x 190 x 128 mm

Vikt: 2.2 kg

: IP53

Mätområde (VDE): Skyddsledarmotstånd
Isoleringsmotstånd
Ekvivalent läckström
Skyddsledarström
Kontaktström
Spänning

DIN-norm: DIN IEC 60364
DIN EN 61557

Visningstyp: digital (LCD)

Bredd: 280 mm

Höjd: 190 mm

Provningsförfarande: manuell

Spänningsförsörjning: batteridriven

Minne: nej

Typ: C.A 6113

VDE-norm: 0100
0105
0413

Djup: 128 mm

Dokument & nedladdningar

Datablad

Datablad 1270997 Chauvin Arnoux C.A 6113 Installationsprovare VDE-norm 0100, 0105, 0413

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1270997 Chauvin Arnoux C.A 6113 Installationsprovare VDE-norm 0100, 0105, 0413

Beskrivning

Observera, denna text är maskinöversatt.

Multifunktionstestare. Säkerhet för dina elektriska installationer tack vare en kraftfull multifunktionell enhet

Version

Kontroll enligt internationella standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, med justerbar längd i/NIV
Tillförlitlig och enkel anslutningsteknik tack vare kontext-hilfe för varje enskild funktion, som även anslutningsbilder innehåller
Lämplig för alla Nätsystem: TT, TN eller IT
Kontroll av RCD/FI Typ A unsd AC
Säkring tabell integrerad för en snabb avläsning av resultaten på enheten
Ett litiumjonbatteri ger enheten ökad autonomie
Mätningar: spänning, ström med tång, effekt, vågformer och övertoner
Mätning av spänningsfall för en riktig dimensionering av leiterquerschnitts
Slipning mätning, upplösning 1 mΩ
3 Speicher-Ebenemultifunktions installationsprovare 600 V CAT III
17 funktioner i 1 enhet.
