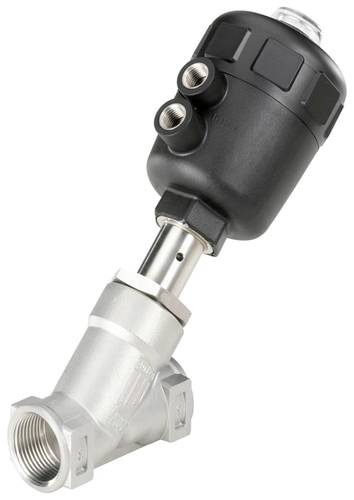

Bürkert Vinkelsätesventil 2000 136816 0 till 16 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Tekniska specifikationer
- Drivning - drivutförande: Classic
- Drivning - Drivningsdimension 40 mm
- Drivning - Ställningsförfrågan via magnetkolvar: Nej
- Drift - drivning material kategori: Plast
- Drift - drivning material: Pa (polyamid)
- Drivning - O-ring mellan locket och uttaget: Nej
- Drivning - styrluftanslutning typ: Innergänga
- Drivning - anslutning för styrluft, gänga: G
- Drivning - styrluftsanslutning diameter (tum): 1/8 tum
- Drift - styrluftsanslutning position: I ledningsriktningen
- Drift - styrluftsanslutning material: Rostfritt stål
- Drivning - Utvändig styrhål diameter på 1,2 mm
- Drivning - gränssnitt för drivning: Metrisk
- Drivning - ökad kemisk beständighet: Nej
- Drivning - reglera kon: Nej
- Drivning - Kontrollluftanslutning 1 förmonterad: Konformad plugg
- Drivning - Kontrollluftanslutning 2 förmonterad: Konformad plugg
- Tätningsmaterial - sittpackning material kategori: Plast
- Tätningsmaterial - sätestätning material: PTFE (polytetrafluoreten)
- Tätningsmaterial - tätning nippelhölje material: Grafit
- Tätningsmaterial - förpackad tätning medföljer: Ja
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 185 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 30 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - nominellt tryck max. 16 bar.
- Tryck & temperatur - styrtryck min: 4 bar.
- Tryck & temperatur - styrtryck max: 10 bar.
- Tryck och temperatur - styrtryck vakuum: Nej
- Enhetsegenskaper - produktundergrupp: På/till ventiler
- Enhetsegenskaper - huvudventil funktionsprincip: Snedsittande ventil
- Enhetsegenskaper - ventilaktivering typ: Pneumatiskt
- Enhetsegenskaper - ventiluppbyggnad: Drift
- Enhetsegenskaper - ventilhöljen tillverkning: Gjutet utförande
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- medium & kalibrering - CIP-kompatibel: Ja
- medium & kalibrering - SIP kompatibel: Ja
- Nominell bredd (kV värde) - höljebredd: 15 mm
- Nominell bredd (kV värde) - höljebredd (I): 1/2 tum
- Nominell bredd (kV värde) - minsta sätesbredd: 15 mm
- Material - ventilhus material kategori: Metall
- Material - ventilhölje material: Rostfritt stål
- Material - ventilhus ytbearbetning inne: Ej tillämpligt
- Material - ventilhus ytbearbetning utomhus: Obearbetat
- Verkningssätt - ventilfunktion antal inställningar: 2
- Funktion - manuell manövrering: Nej
- Verkningssätt - styrfunktion: A - stängd i viloläge (NC)
- Funktion - ytterligare manuell manövrering medföljer: Nej
- Godkännanden - certifikat för fabrikstestverk 3.1 bifogat: Nej
- Kontrolltyp: IECEx, ATEXIECEx, ATEX
- Typ av godkännande: Ex h IIC T4 GB, ex h IIIC T135 °C DB, II 2 G ex h IIC T4 GB, II 2 D ex h IIIC T135 °C DB
- Typ av produkt
Vinkelsätesventil
- Visningsområde (max.)
16 bar
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
136816
- Drifttryck (max.)
16 bar
- Driftstryck (min.)
0 bar
- Drifttryck område
0 till 16 bar
- Rör-Ø
15 mm
- Typ
2000
- Max. medietemperatur
185 °C
- Min. medietemperatur
-10 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3046935 Bürkert Vinkelsätesventil 2000 136816 0 till 16 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3046935 Bürkert Vinkelsätesventil 2000 136816 0 till 16 bar 1 st
Beskrivning
Den fjärrstyrda snedstyrda vinkelventilen ska bestå av ett pneumatiskt kolvdrivet kolvdrivet fordon och ett tvåvägsventilhus. Beroende på omgivningstemperaturen finns enheten i två olika material, pa och PPS. Den beprövade självjusterande spindeltätningen garanterar hög täthet. De strömningsbra 2/2-vägs-ventilhöljerna i rödgods eller fingjutet rostfritt stål ger höga flödesvärden. Dessa underhållsfria och robusta ventiler kan kompletteras med ett omfattande tillbehörsdelsortiment för ställvisning, lyftbegränsning eller manuell nöddrift.
