Bürkert Servostyrd ventil 59608 0290 230 V G 1/2 Nominell bredd 12 mm Servostyrd 1 st

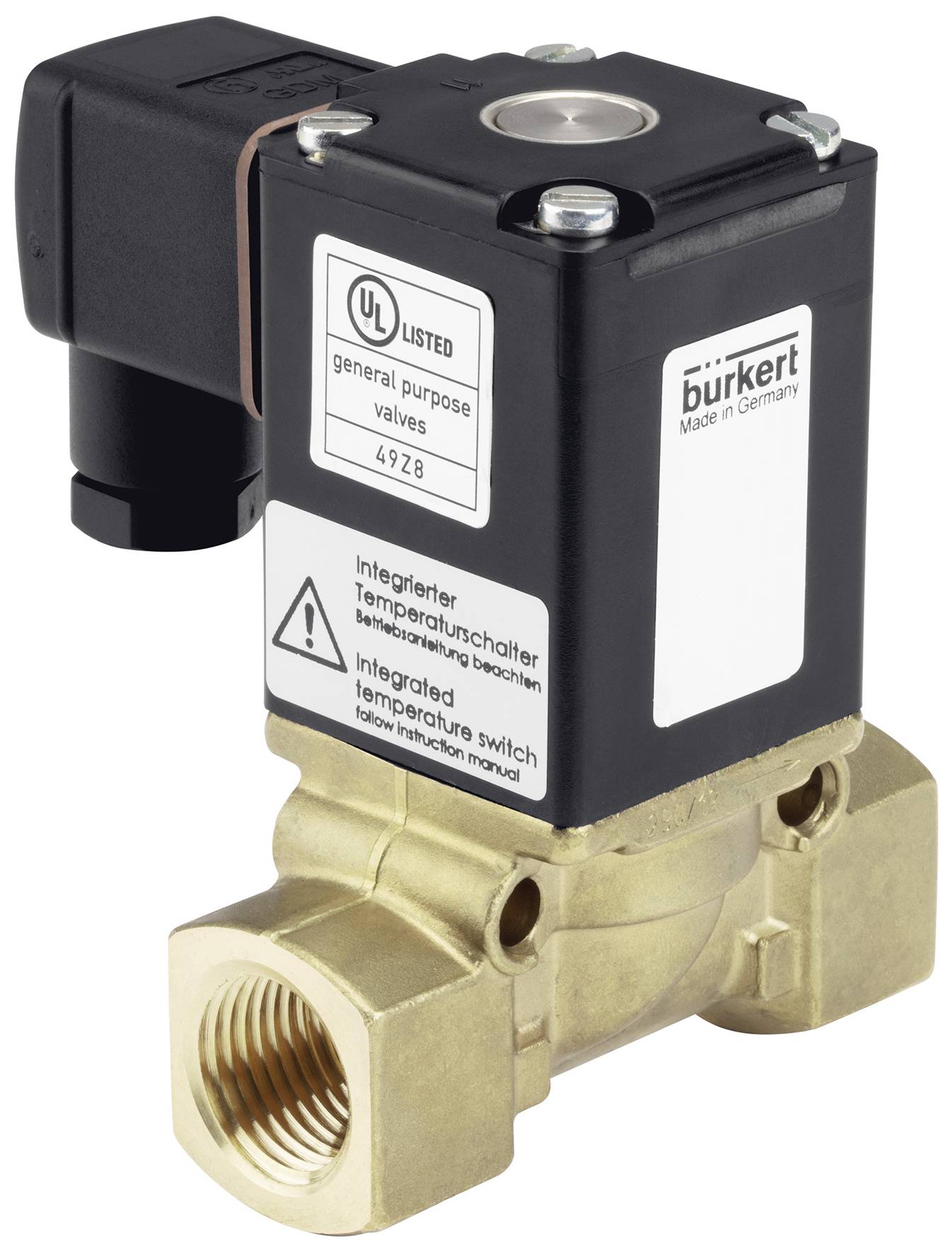

Ett ventil från Bürkert med svart hölje och gyllene mässingbas, lämplig för allmänna tillämpningar, med flera säkerhetsetiketter.

Liknande avbildning

Datablad (PDF)

Leverans mån. 12 okt.

1 Styck

Antal

Styck

Toal (2 232,00 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Servostyrd membranventil upp till nominell bredd DN50
Det fasta membranet öppnas utan differenstryck
Vibrationsbeständigt, blockskruvat spolsystem
Energisparande effektsänkning vid alla DC-utföranden

Tekniska specifikationer

Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck & temperatur - temperatur medium min: 0 °C.
Tryck & temperatur - medium temperatur max: 100 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 16 bar.
Elektrisk anslutning - apparatuttag medföljer
Elektrisk anslutning - apparatuttag art. Nr Typ 00314802 - 2518
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - inbyggnadslängd 74,5 mm
Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
Enhetsegenskaper - frånslagstid öppnar max. 250 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 2.000 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Ja
Enhetsegenskaper - syreutförande: Ja
Utrustningsegenskaper - delar olje- och fettfria: Ja (enligt DIS 1000020797)
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Tvångsstyrd
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 100 ms
Enhetsegenskaper - kopplingstid stängs min: 700 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - QNn värde (gas) 1.900 l/min.
Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,5 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 12 mm
Nominell bredd (kV värde) - kV värde (vatten): 1,8 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 7/16 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Nej
Spänning - spänning min / nominell spänning 230 V.
Spänning max / nominell spänning 230 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Nej
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 40 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - påkopplingseffekt AC: 100 V.
A
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - märkeffekt AC 25 V.
A
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 10 W.
Spänning frekvens 50 Hz

Typ av produkt: Servostyrd ventil

Driftspänning: 230 V

Drifttryck (max.): 0 bar

Kapslingsmaterial: Rostfritt stål

Anslutningstyp: G 1/2

Drifttemperatur: 0 °C (min)

Medietemperatur, intervall: 0 till 100 °C

Tillverkarnr.: 59608

Driftstryck (min.): 0 bar

Min. drifttemperatur: 0 °C

Tätningsmaterial: FKM

Funktion: 2/2 stängd monostabil

Max. medietemperatur: 100 °C

Min. medietemperatur: 0 °C

Medium: Syre

Nominell bredd: 12 mm

Längd: 74.5 mm

QNn-värde: 1.900 l/min

: IP65

Max. omgivningstemperatur: 55 °C

Verkningssätt: Servostyrd

Kv-värde: 1.8 m³/h

Dokument & nedladdningar

Datablad

Datablad 3046840 Bürkert Servostyrd ventil 59608 0290 230 V G 1/2 Nominell bredd 12 mm Servostyrd 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3046840 Bürkert Servostyrd ventil 59608 0290 230 V G 1/2 Nominell bredd 12 mm Servostyrd 1 st

Beskrivning

Ventil 0290 är en servostyrd membranventil i S.EV-serien. Ventilen öppnas utan differenstryck. Öppningsprocessen stöds av den fasta kopplingen av membranet till ankaret. Den integrerade ”soft-kick”-funktionen gör att öppningen inte skadar materialet. Beroende på applikationerna finns olika membrantyg tillgängliga. Dessutom avrundas höljet med varianter i rostfritt stål. Magnetspolarna pressas med en kemiskt beständig epoxider. För att minska den elektriska strömförbrukningen är en ”kick and drop”-elektronik gjuten i spolen för alla DC-varianter. NEMA 4X finns tillgänglig på begäran.
