Bürkert Servostyrd ventil 349628 5282 24 V 1 st

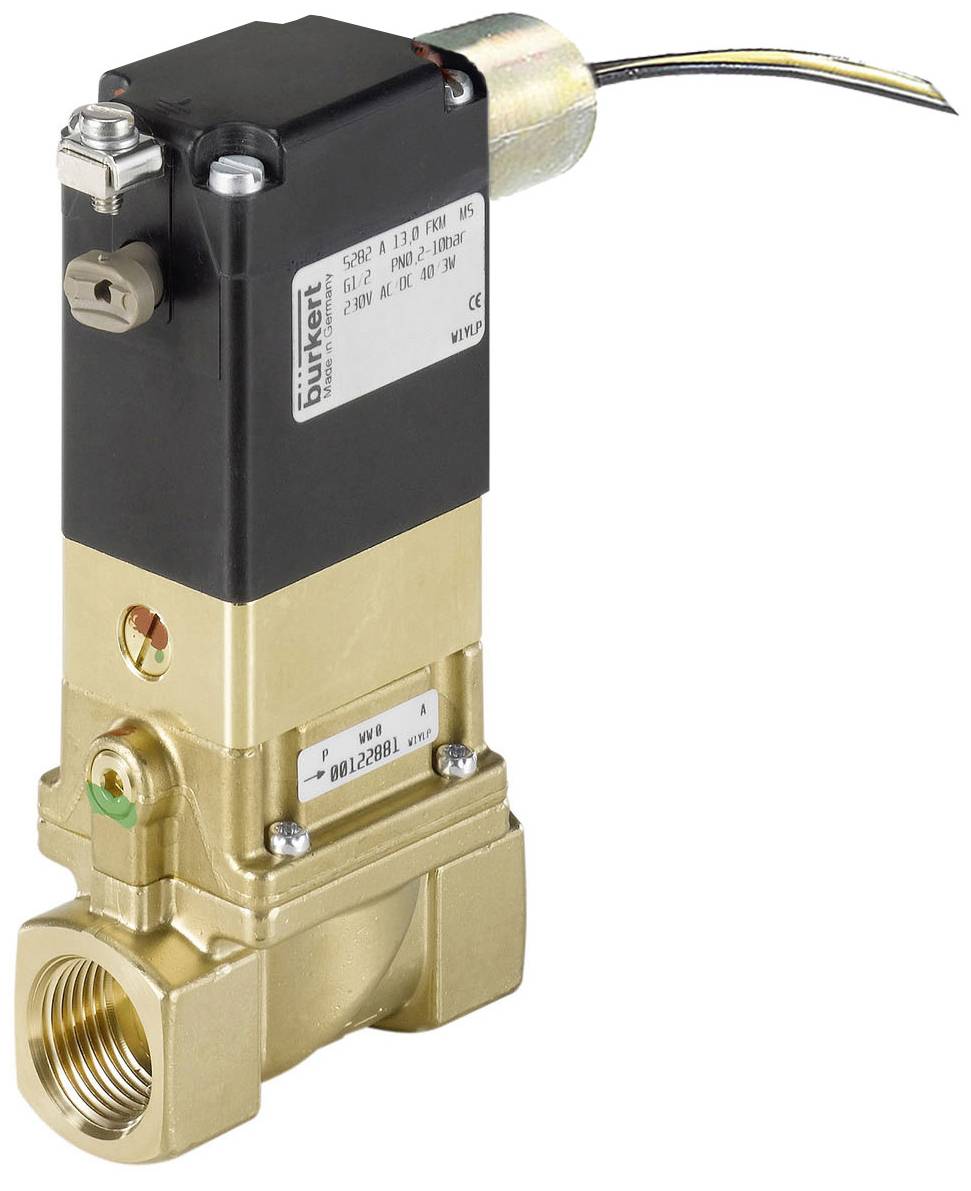

Ett magnetventil med metallkropp, svart hölje och en elektrisk anslutningskabel högst upp. Lämplig för industriella tillämpningar.

Liknande avbildning

Datablad (PDF)

Leverans mån. 12 okt.

1 Styck

Antal

Styck

Toal (7 352,00 kr / stycken)

7 352,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Servostyrd membranventil till nominell bredd DN 65
Mellanmembran för aggressiva och smutsiga medier
Stängnings- och öppningstider kan ställas in individuellt
Explosionsskyddade utföranden (Kat. 2)
Servicevänlig manuell manövrering

Tekniska specifikationer

Tätningsmaterial - förstyrning tätningsmaterial: NBR (nitrilgummi)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
Tryck & temperatur - temperatur medium min: 0 °C.
Tryck & temperatur - medium temperatur max: 80 °C.
Tryck och temperatur - temperatur omgivning min: -40 °C.
Tryck & temperatur - temperatur omgivning max: 60 °C.
Tryck & temperatur - nominellt tryck min: 0,2 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
Elektrisk anslutning Elektrisk anslutning: Kabel
Elektrisk anslutning - Elektrisk anslutningsposition: Via utgång
Elektrisk anslutning - Elektrisk anslutningsledning längd 3.000 mm
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning - elektrisk anslutning 1 ledning material: PO sampolymer tvärbunden
Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
Enhetsegenskaper - inbyggnadslängd 115 mm
Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
Enhetsegenskaper - frånslagstid öppnar max. 800 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 4.000 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - syreutförande: Nej
Enhetsegenskaper - driftstyp: Fällbart ankare
Enhetsegenskaper - operation: Servostyrd
Egenskaper - Medigenkänning: Ja
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 100 ms
Enhetsegenskaper - kopplingstid stängs min: 1.000 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Enhetsegenskaper - fastsättning (fläns) material: Rostfritt stål
Nominell bredd (kV värde) - QNn värde (gas) 11.000 l/min.
Nominell bredd (kV värde) - förstyrning nominell bredd (mm) 2 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 25 mm
Nominell bredd (kV värde) - kV värde (vatten): 10 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar: 1
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole för likriktning: Ja
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - påkopplingseffekt AC: 40 V.
A
Spole (Kern) - märkeffekt DC 40 W.
Spole (Kern) - minskad effekt DC 3 W.
Spole (Kern) - märkeffekt AC 3 V.
A
Material - huvudventil material mediumberörd: Mässing
Material - förstyrning material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuellt arbete: Ja
Verkningssätt - manuell drift typ: Tryckknapp
Funktion - manuellt ansättning låsning: Ja
Godkännanden - nominell effekt - 40 W.
Kontrolltyp: IECEx, ATEXIECEx, ATEX
Typ av godkännande: Ex mb IIIC T4 GB, ex mb IIIC T130 °C DB, II 2 D ex mb IIIC T130 °C DB, II 2 G ex mb IIC T4 GB
Spänning frekvens 50/60 Hz

Typ av produkt: Servostyrd ventil

Driftspänning: 24 V

Drifttryck (max.): 0.2 bar

Medietemperatur, intervall: 0 till 80 °C

Tillverkarnr.: 349628

Max. medietemperatur: 80 °C

Min. medietemperatur: 0 °C

: IP65

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -40 °C

Dokument & nedladdningar

Datablad

Datablad 3047515 Bürkert Servostyrd ventil 349628 5282 24 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047515 Bürkert Servostyrd ventil 349628 5282 24 V 1 st

Beskrivning

Ventil 5282 är en servostyrd membranventil. Ett minsta differenstryck krävs för ventilens funktion. Beroende på applikationerna finns olika membrantyg och verkningsmetoder tillgängliga. Standardmässingshöljet uppfyller alla europeiska dricksvattenkrav. Höljet avrundas av ett utförande i rostfritt stål. Genom att rotera 3/2-vägs-ventilen på instrumentbrädan kan funktionen ändras från NC till NO. Magnetspolarna är pressade med en kemiskt beständig epoxiharts. För start och provning är 5282 utrustad med manuellt handhavande. NEMA 4X finns tillgänglig på begäran.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
