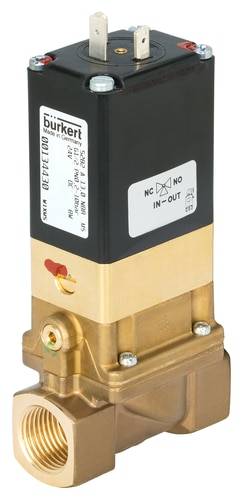

Liknande avbildning

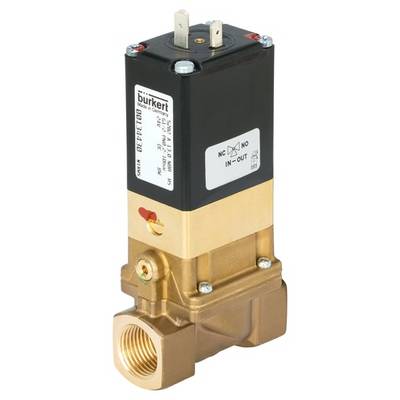

Liknande avbildning
Bürkert Servostyrd ventil 134473 5282 230 V/AC G 1 1/4 hylsa Nominell bredd 32 mm 2/2-vägs 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (6 152,00 kr / stycken)
6 152,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs magnetventil, servoventil med mediengetrenntem Pilot
- Unika media separationsteknik sätt konvertibel (normalt öppen eller normalt stängd) Även för lätt smutsad och aggressiva medier Justerbar öppnings- och stängningsservicevänlig manuell drift
Tekniska specifikationer
- Muffar anslutning G 11/4"
- Nominell bredd 32,0 mm
- Kv-Wert 20,0 m³/h
- Tryckområde 0,2 - 10 bar
- Spänning 230 V/50 - 60 Hz
- Medeltemperatur -30 till +90 °C
- Omgivningstemperatur max. +55 °C
- Öppningstid 0,1 - 0,8 s
- Stängningstid 1,0 - 4,0 s
- Elektrisk effektförbrukning 24 VA (gör kläderna) 14/8 VA/W (drift)
- Typ av produkt
Servostyrd ventil
- Driftspänning
230 V/AC
- Drifttryck (max.)
10 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1 1/4 hylsa
- Drifttemperatur
-30 °C (min)
- Medietemperatur, intervall
-30 till +90 °C
- Tillverkarnr.
134473
- Driftstryck (min.)
0.2 bar
- Min. drifttemperatur
-30 °C
- Tätningsmaterial
EPDM
- Funktion
2/2-vägs
- Vikt
2.600 kg
- Max. medietemperatur
+90 °C
- Min. medietemperatur
-30 °C
- Medium
Lätt förorenade medier
- Nominell bredd
32 mm
- Egenskaper
Muff
- Längd
126 mm
- QNn-värde
22000 l/min
IP65
- Styrtryck (max.)
10 bar
- Styrtryck (min.)
0.2 bar
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
0 °C
- Verkningssätt
2/2-vägs
- Kv-värde
333.33 l/min
- Djup
85 mm
Dokument & nedladdningar
Datablad
Datablad 624520 Bürkert Servostyrd ventil 134473 5282 230 V/AC G 1 1/4 hylsa Nominell bredd 32 mm 2/2-vägs 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 624520 Bürkert Servostyrd ventil 134473 5282 230 V/AC G 1 1/4 hylsa Nominell bredd 32 mm 2/2-vägs 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Unik pilot passage magnetventil med servomembran media separat, för universell användning i flytande och gasformiga medier i enlighet med det material motstånd. Denna ventilkonstruktion reagerar mycket mindre känsliga för föroreningar än Hubankerventile och därför erbjuder många fördelar i processmiljön. 3-vägs gångjärn ankar förreglering har som standard en manuell omställning. Stängning och öppettider är justerbara.
Unik pilot passage magnetventil med servomembran media separat, för universell användning i flytande och gasformiga medier i enlighet med det material motstånd. Denna ventilkonstruktion reagerar mycket mindre känsliga för föroreningar än Hubankerventile och därför erbjuder många fördelar i processmiljön. 3-vägs gångjärn ankar förreglering har som standard en manuell omställning. Stängning och öppettider är justerbara.
Version
- 2/2-vägs magnetventil
- Normalt stängd eller öppnas genom att vrida pilot 180 ° förändring i strömlös
- Kapslingsmaterial Mässing enligt DIN EN 50.930-6
- Tätningsmaterial EPDM
- Coil material epoxi Coil isolationsklass H
- Spänning ± 10%
- Driftläge: kontinuerlig drift 100% tull
- skyddsklass IP 65 med kontakt
- elektrisk anslutning Kabelstiftdon enligt DIN EN 175301-803 form A (tidigare DIN 43650)
- monteringsläge någon, företrädesvis uppåt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Levereras utan kabelkontakt (se tillbehör).
