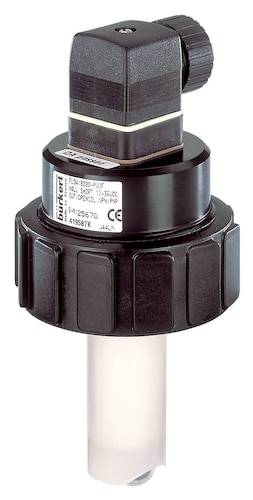

Bürkert Pumphjulsflödesmätare 8020 419587 Driftspänning (intervall): 12 - 36 V/DC Mätområde: 0.3 - 10 m/s 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Pumphjulsflödesmätare
Driftspänning (min.)
12 V/DC
Driftspänning max.
36 V/DC
Mätområde (max.)
10 m/s
Typ
8020
Datablad (PDF)
1 Styck
Visa alternativ
Antal
Toal (6 552,00 kr / stycken)
6 552,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
INSERTION flödesmätare med pumphjul för vätskor
- Utförande med 3-ledars frekvenspuls för direkt anslutning till SPS (PNP, NPN)
- Prisvärd mätprincip
Tekniska specifikationer
- Försörjningsspänning 12 - 36 V DC
- Strömupptagning med sensor ≤ 30 mA
- Utgång frekvens transistor PNP/NPN, öppen kollektor, max. 100 mA, frekvens: 0 - 300 Hz, taktfrekvens 1/2
- Sensormodell för kopplingsdel kort (se typ S020)
- Omgivningstemperatur: -15 till +60°C (drift och förvaring)
- Relativ luftfuktighet: ≤ 80%, ej kondenserad
- Nominell rörbredd: DN 15 till DN 400 (se typ S020)
- Mätområde: 0,3 till 10 m/s
- Mediumtemperatur med PVC-koppling 0 till 50°C, med PP-koppling 0 till 80°C, med VA-, MS- och PVDF-koppling -15 till 80°C
- Vätsketryck: max. PN 10
- Viskositet/smuts: max. 300 cSt./max. 1% (max 0,5 mm partikelstorlek)
- Noggrannhet Teach-In ≤ ± 1% av mätområdets slutpunkt (vid 10m/s), standard K-faktor ≤ ± 1% av mätområdets slutpunkt + 3% av mätvärdet
- Linjäritet: ≤ 0,5% av mätområdets slutpunkt (vid 10m/s)
- Repeterbarhet: ≤ 0,4% av mätvärdet
- Typ av produkt
Pumphjulsflödesmätare
- Typ
8020
- Driftspänning (min.)
12 V/DC
- Driftspänning max.
36 V/DC
- Driftspänning
12 - 36 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
Ventilkontakt
- Utgångar
PNP
- Material
Polyeten
- Tätningsmaterial
FKM
- Kapslingsmaterial
PVDF
- Kabellängd
50 m
- Nominell diameter
15 mm
- Min. medietemperatur
-15 °C
- Max. medietemperatur
+80 °C
- Drifttryck (max.)
6 bar
- Mätnoggrannhet ±
1 %
- Mätområde (min.)
0.3 m/s
- Mätområde (max.)
10 m/s
- Mätområde
0.3 - 10 m/s
- Vikt
0.500 kg
- Max. omgivningstemperatur
+60 °C
- Längd
153 mm
- Diameter
75 mm
- Mått.
(Ø x L) 75 mm x 153 mm
- Innehåll
1 st
- Material (specifikationer)
Hölje: PVDF (polyvinylidenfluorid), tätning: FKM
- Anslutningstyp
G2 ringmutter
Dokument & nedladdningar
Datablad
Datablad 625780 Bürkert Pumphjulsflödesmätare 8020 419587 Driftspänning (intervall): 12 - 36 V/DC Mätområde: 0.3 - 10 m/s 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 625780 Bürkert Pumphjulsflödesmätare 8020 419587 Driftspänning (intervall): 12 - 36 V/DC Mätområde: 0.3 - 10 m/s 1 st
Beskrivning
Flödessensorn med pumphjul är lämplig för användning i neutrala och svagt aggressiva vätskor med låg halt av fasta partiklar. Systemet med kopplingsdelar från Bürkert garanterar enkel montering av givarna i rörledningar från DN 15 till DN 400. Givaren avger en pulsfrekvenssignal som står i proportion till flödeshastigheten. Signalen kan enkelt förmedlas och bearbetas.
Version
- Flödessensor med pumphjul
- Pulssensor utförande
- Kan kombineras med kopplingsdelar S020
- Material hölje: polyeten
- Material ringmutter: polykarbonat
- Material kabelkontakt: polyamid
- Material fuktiga delar: finger, pumphjul: PVDF, axel, lager: keramik, tätning: FKM
- Elektrisk anslutning av apparatuttag enligt EN 175301-803
- Anslutningskabel 1,5 mm² tvärsnitt; max. 50 m lång, skärmad
- Skyddsklass IP65 med inkopplad och åtdragen kabelkontakt
- Standarder och direktiv:
- EMC EN 61000-6-2, 61000-6-3
- Tryck enligt artikel 3 §3 direktiv 97/23/CE
- Vibration EN 60068-2-6
- Stötar EN 60068-2-27
- Med polvändningsskydd
Tips
En flödessensor består av en sensor av typen 8020 och en INSERTION kopplingsdel av typ S020 (beställs separat). Flödessensorn monteras i rörledningen tillsammas med kopplingsdelen.
Bestämmelserna om minsta in- och utloppssträcka måste uppfyllas enligt EN ISO 5167-1 (se databladet typ 8020).
