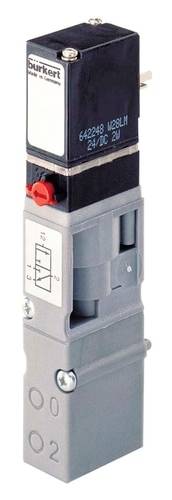

Bürkert Pneumatikventil 6526 205937 2 till 10 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 352,00 kr / stycken)
1 352,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Tekniska specifikationer
- Drift - manuellt arbete material: Ingen manuell manövrering finns
- Bestyckning (Ventilterminal) - avbyggnadsmått 1:16,5 mm
- Tätningsmaterial - huvudventil tätningsmaterial: FKM (fluorgummi)
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 50 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 2 bar.
- Tryck & temperatur - nominellt tryck max. 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form C enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Ovan
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
- Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
- Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - ventilaktivering typ: Elektrisk
- Enhetsegenskaper - frånslagstid öppnar max. 20 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 12 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Nej
- Enhetsegenskaper - fastsättning typ: Metriska skruvar
- Enhetsegenskaper - fastsättning mått: M3 x 30
- Enhetsegenskaper - fastsättning material: Stål
- Nominell bredd (kV värde) - QNn värde (gas) 700 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 6 mm
- Process-/ledningsanslutning - försörjningsanslutning typ: Fläns
- Process-/ledningsanslutning - flänsbild FM18
- Process-/ledningsanslutning - arbetsanslutning typ: Fläns
- Process-/ledningsanslutning - Arbetsposition: Pneumatikmodul
- Process-/ledningsanslutning - arbetsanslutning flänsbild FM18
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 110 V.
- Spänning max / nominell spänning 120 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spole (Kern) – spolstorlek 16 mm
- Spole (Kern) – elektrisk effektförbrukning min.: 3 W.
- Spole (Kern) - elektrisk effektförbrukning max. 3 W.
- Spole (Kern) - spole koppling LED: Nej
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
- Material - huvudventil material mediumberörd: Pa (polyamid)
- Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
- Material - förstyrning material medelkontaktande pa (polyamid)
- Material - förstyrning material som påverkar omgivningen: Pa (polyamid)
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: C - stängd i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO) öppen C - i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO)
- Funktion - manuell manövrering: Nej
- Verkningssätt - manuell drift typ: Saknas
- Funktion - manuellt ansättning låsning: Ingen manuell manövrering finns
- Verkningssätt - manuell manövrering skruvöppning: Ingen manuell manövrering finns
- Typ av produkt
Pneumatikventil
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
205937
- Drifttryck (max.)
10 bar
- Driftstryck (min.)
2 bar
- Drifttryck område
2 till 10 bar
- Driftmedium
Tryckluft
- Rör-Ø
6 mm
IP65
- Typ
6526
- Max. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3046953 Bürkert Pneumatikventil 6526 205937 2 till 10 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3046953 Bürkert Pneumatikventil 6526 205937 2 till 10 bar 1 st
Beskrivning
Ventilerna av typ 6526 består av en försteuer-wippmagnetventil av typ 6106 och en pneumatisk sätesventil. Principen tillåter koppling av hög tryck vid låg strömförbrukning och med korta kopplingstider. Ventilerna är stackningsbara och kan, med kontakt baktill, företrädesvis användas för ventilkapslar (typ 8640 eller 8644) och med kontaktstift framifrån företrädesvis användas på ventilblock för styrning av pneumatiska drivanordningar. Styrventilen är standardutrustad med en manuell manövrering.
