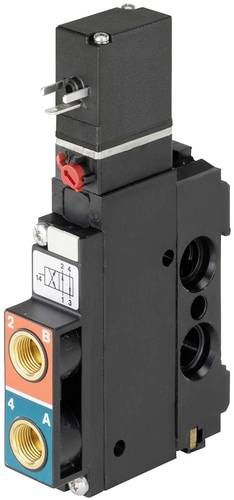

Bürkert Pneumatikventil 5470 299728 2 till 10 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 272,00 kr / stycken)
1 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Manometer
- Kompakt ventil 3/2- och 4/2-vägsutförande
- Kan staplas som ventilblock
- Låg elektrisk effektförbrukning
- Många pneumatiska anslutningar
- Robust konstruktion
Tekniska specifikationer
- Drift - manuellt arbete material: Pa (polyamid)
- Bestyckning (Ventilterminal) - avbyggnadsmått 1:19 mm
- Tätningsmaterial - huvudventil tätningsmaterial: NBR (nitrilgummi)
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 50 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 2 bar.
- Tryck & temperatur - nominellt tryck max. 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form C enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutning position: Matningssida
- Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
- Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - ventilaktivering typ: Elektrisk
- Enhetsegenskaper - frånslagstid öppnar max. 15 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 12 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 300 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 4 mm
- Process-/ledningsanslutning - försörjningsanslutning diameter (tum) 1/8 tum
- Process-/ledningsanslutning - försörjningsanslutning typ: Innergänga
- Process-/ledningsanslutning - försörjningsanslutning gängtyp G
- Process-/ledningsanslutning - arbetsförbindningar typ: Slangkoppling
- Process-/ledningsanslutning - arbetsposition: ventil undersida
- Process-/ledningsanslutning - arbetsanslutningsmaterial: Mässing
- Process-/ledningsanslutning - arbetsanslutnings diameter (mm) 6 mm
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spole (Kern) – elektrisk effektförbrukning min. 2 W.
- Spole (Kern) - elektrisk effektförbrukning max. 2 W.
- Spole (Kern) - spole koppling LED: Nej
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
- Material - huvudventil material mediumberörd: Pa (polyamid)
- Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
- Material - förstyrning material medelkontaktande pa (polyamid)
- Material - förstyrning material som påverkar omgivningen: Pa (polyamid)
- Verkningssätt - fluidisk ledningsanslutning antal: 4
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: G - öppen i viloläge - tryckanslutning 1 (P) efter arbetsanslutning 2 (B), arbetsanslutning 4 (A) efter utgång 3 (R) öppen - öppen i viloläge - tryckanslutning 1 (P) efter arbetsanslutning 2 (B), arbetsanslutning 4 (A) öppen efter utgång 3 (R)
- Funktion - manuellt arbete: Ja
- Verkningssätt - manuell drift typ: Vridspak
- Funktion - manuellt ansättning låsning: Ja
- Verkningssätt - manuell manövrering skruvöppning: Ja
- Godkännandetyp: ULL
- Typ av godkännande: CURus Recognized
- Typ av produkt
Pneumatikventil
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
299728
- Drifttryck (max.)
10 bar
- Driftstryck (min.)
2 bar
- Drifttryck område
2 till 10 bar
- Driftmedium
Tryckluft
IP65
- Typ
5470
- Max. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3047039 Bürkert Pneumatikventil 5470 299728 2 till 10 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047039 Bürkert Pneumatikventil 5470 299728 2 till 10 bar 1 st
Beskrivning
Ventilerna av typ 5470 består av en försteuer-wippmagnetventil av typ 6106 och en pneumatisk ventil. I huset på styrventilen kan ett tippbart ankare fällas, ungefär som en vippbrytare. Den kopplar på ventilen. Den låga lutningsrörelsen i vippan är förslitningsfri; ingen grundsmörjning behövs. Typ 5470 R finns som 3/2- och 4/2-vägsventil. Ventilerna kan staplas var för sig med modulfläns. De kan sammankopplas med anslutningsmodulerna till ventilblock. För arbetsanslutningarna 2 och 4 finns olika varianter.
