Bürkert Magnetventil 57676 0256 24 V 1 st

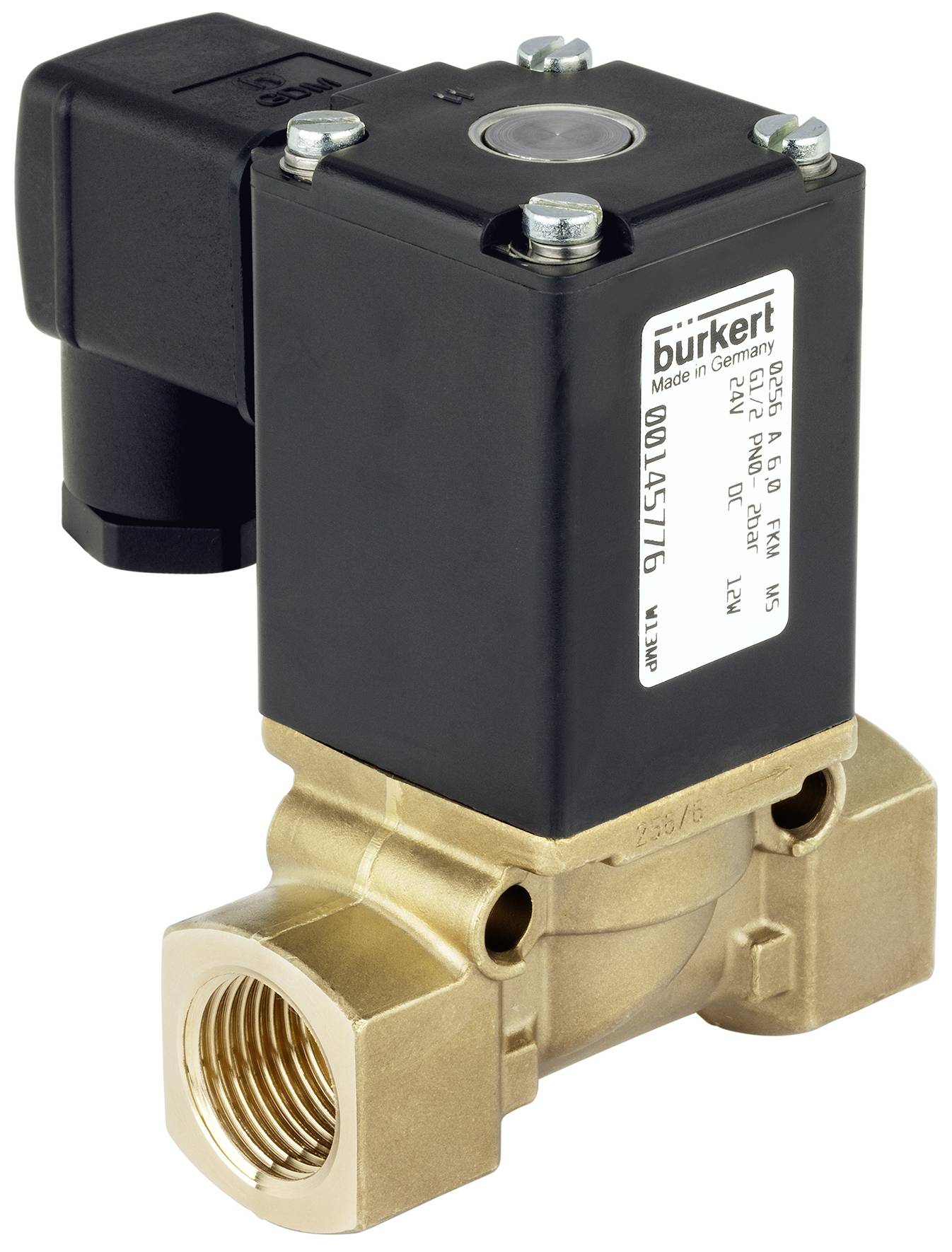

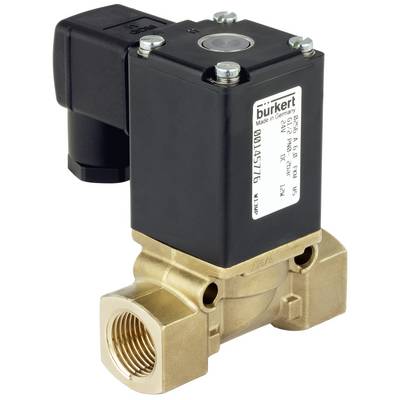

Metallventil med svart plastdel överst och anslutning för rörledningar. Märkningsetikett och tekniska detaljer synliga.

Liknande avbildning

Datablad (PDF)

Leverans mån. 12 okt.

1 Styck

Antal

Styck

Toal (1 992,00 kr / stycken)

1 992,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

NVBlockskruvskruvade spolsystem
Till nominell bredd DN12
Hölje i mässing och rostfritt stål
Många användningsmöjligheter

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 130 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 0,1 bar.
Elektrisk anslutning - apparatuttag medföljer
Elektrisk anslutning - apparatuttag art. Nr Typ 00008376 - 2508
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - frånslagstid öppnar max. 80 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 30 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Ja
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 20 ms
Enhetsegenskaper - kopplingstid stängs min: 20 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - QNn värde (gas) 1.930 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 12 mm
Nominell bredd (kV värde) - kV värde (vatten): 1,8 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 7/16 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 40 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - märkeffekt DC 12 W.
Spole (Kern) - minskad effekt DC 12 W.
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 12 W.

Typ av produkt: Magnetventil

Driftspänning: 24 V

Drifttryck (max.): 0 bar

Medietemperatur, intervall: -10 till 130 °C

Tillverkarnr.: 57676

Max. medietemperatur: 130 °C

Min. medietemperatur: -10 °C

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3047917 Bürkert Magnetventil 57676 0256 24 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047917 Bürkert Magnetventil 57676 0256 24 V 1 st

Beskrivning

Den direktverkande Hubankarmagnetventilen typ 0256 kan användas på många olika sätt. I strömlöst tillstånd stängs ventilen av fjäderkraft. Vid koppling dras kärnan Kern in mot en fjäder; ventilen öppnas. Ventilen är helst lämplig för blockering, dosering, fyllning och luftning för mångsidiga användningsområden med neutrala medier.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
