Liknande avbildning
Liknande avbildning

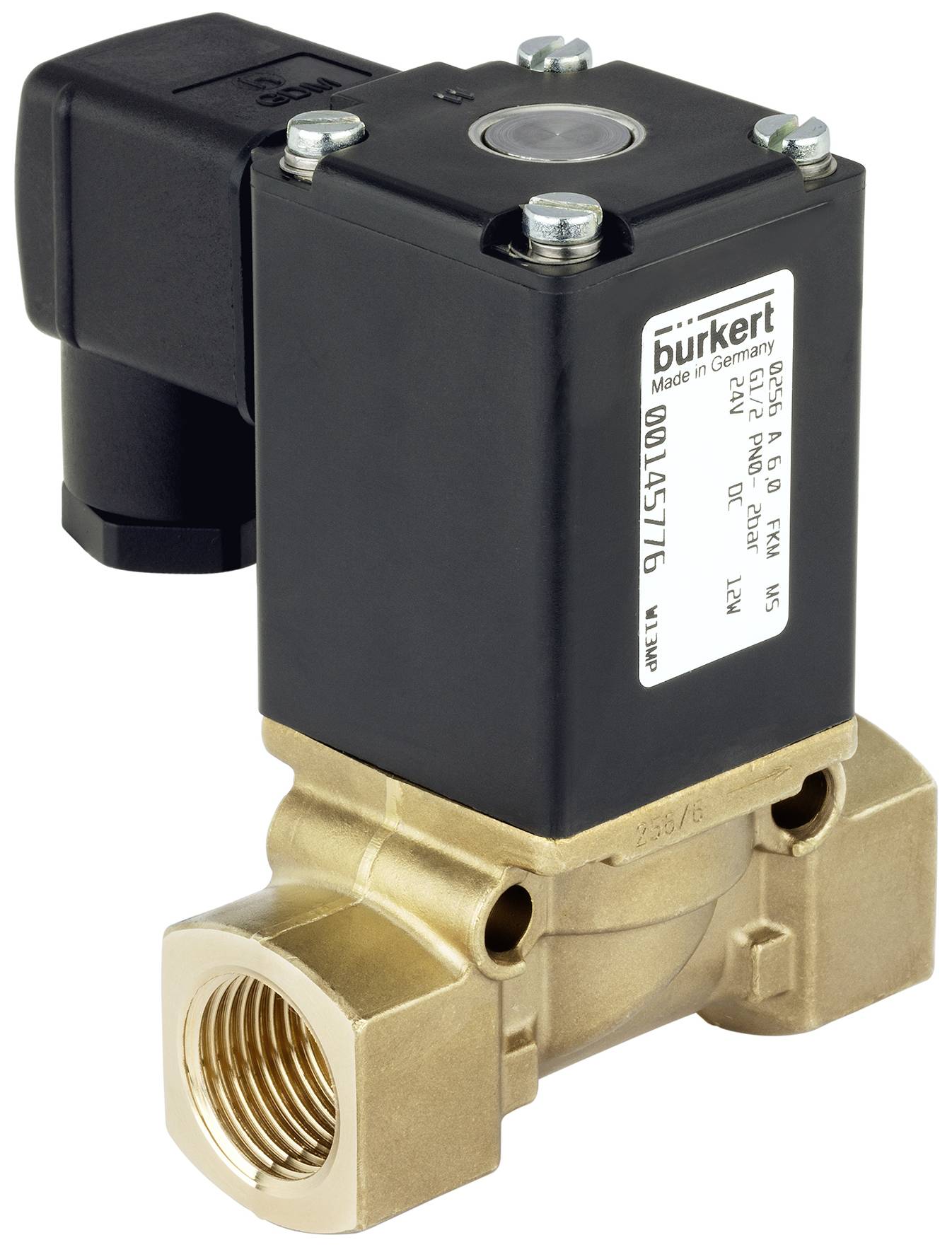

Bürkert Magnetventil 56302 0256 24 V 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 912,00 kr / stycken)
1 912,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- NVBlockskruvskruvade spolsystem
- Till nominell bredd DN12
- Hölje i mässing och rostfritt stål
- Många användningsmöjligheter
Tekniska specifikationer
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
- Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 0,1 bar.
- Elektrisk anslutning - apparatuttag medföljer
- Elektrisk anslutning - apparatuttag art. Nr Typ 00008376 - 2508
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - frånslagstid öppnar max. 80 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 30 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Ja
- Enhetsegenskaper - fastsättning typ: Fästbygel
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 20 ms
- Enhetsegenskaper - kopplingstid stängs min: 20 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 1.930 l/min.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 12 mm
- Nominell bredd (kV värde) - kV värde (vatten): 1,8 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 7/16 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 40 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt DC 12 W.
- Spole (Kern) - minskad effekt DC 12 W.
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 12 W.
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Medietemperatur, intervall
-10 till 90 °C
- Tillverkarnr.
56302
- Max. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
IP65
- Max. omgivningstemperatur
55 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047840 Bürkert Magnetventil 56302 0256 24 V 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047840 Bürkert Magnetventil 56302 0256 24 V 1 st
Beskrivning
Den direktverkande Hubankarmagnetventilen typ 0256 kan användas på många olika sätt. I strömlöst tillstånd stängs ventilen av fjäderkraft. Vid koppling dras kärnan Kern in mot en fjäder; ventilen öppnas. Ventilen är helst lämplig för blockering, dosering, fyllning och luftning för mångsidiga användningsområden med neutrala medier.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
