Bürkert Magnetventil 390271 7012 24 V 1 st

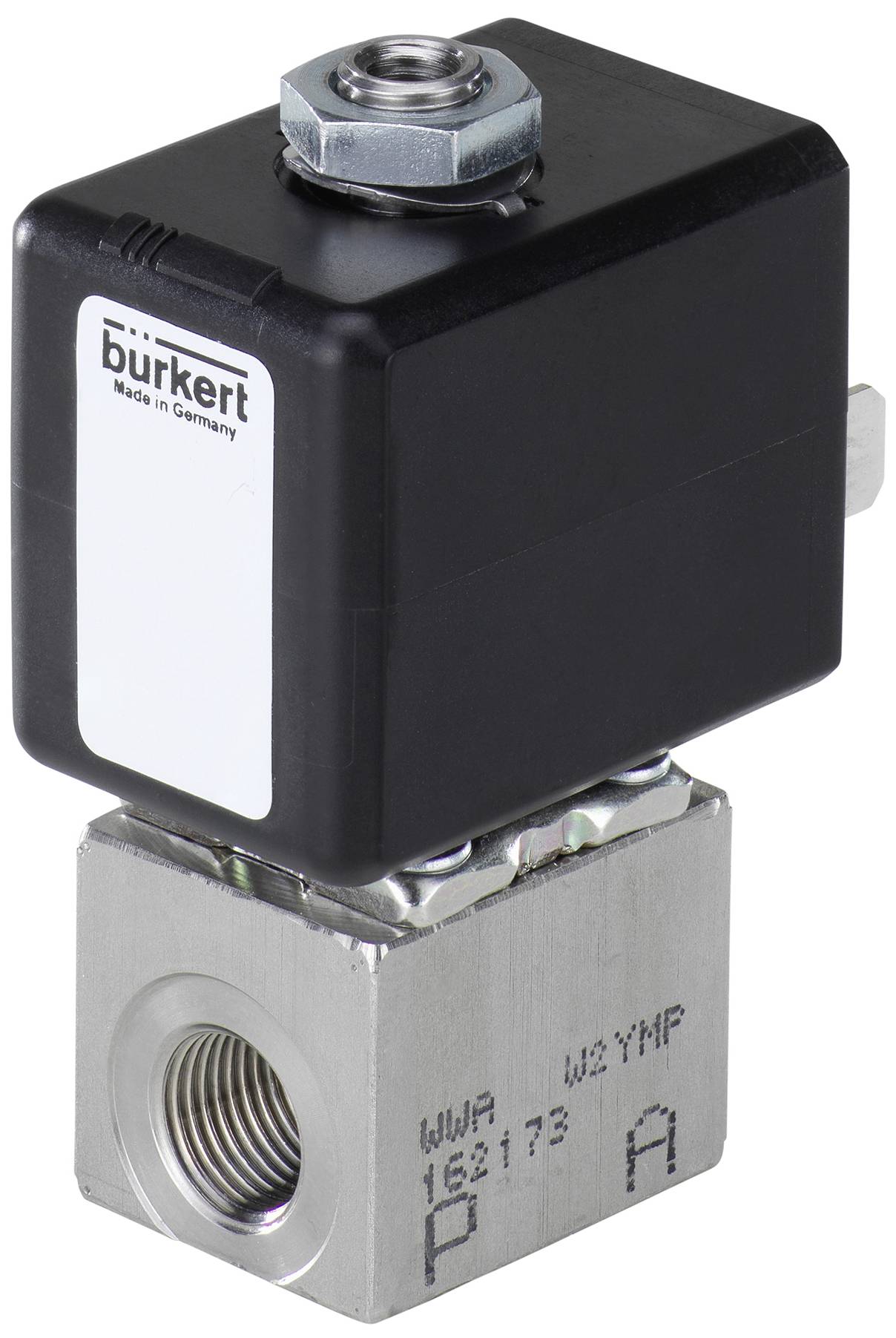

Ett elektromagnetiskt ventil från Bürkert, bestående av ett svart, kubiskt magnetiskt huvud och ett hölje av rostfritt stål med märkningar.

Liknande avbildning

Datablad (PDF)

Leverans fre. 9 okt.

1 Styck

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Direktverkande och kompakt liten ventil upp till nominell bredd DN 1,6
Dolt spolsystem
Banjo-skruvförband för direktmontering på pneumatiska ventiler
Enkel och snabb push-in, fläns- eller anslutningsmontering
Explosionsskyddade utföranden

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 100 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 75 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 11,5 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - elektriskt anslutning typ: Kontaktbild form B enligt branschstandard
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - huvudventil funktionsprincip: Kolv
Enhetsegenskaper - frånslagstid öppnar max. 12 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 12 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Under sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 8 ms
Enhetsegenskaper - kopplingstid stängs min: 8 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 1,2 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,045 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/64 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/8
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/8
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Nej
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 24,5 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) - spole typ: Överstickad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - märkeffekt DC 5,5 W.
Spole (Kern) - minskad effekt DC 5,5 W.
Material - huvudventil material mediumberörd: Rostfritt stål
Verkningssätt - fluidisk ledningsanslutning antal: 3
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: C - stängd i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO) öppen C - i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 5,5 W.

Typ av produkt: Magnetventil

Driftspänning: 24 V

Drifttryck (max.): 0 bar

Medietemperatur, intervall: -10 till 100 °C

Tillverkarnr.: 390271

Max. medietemperatur: 100 °C

Min. medietemperatur: -10 °C

: IP65

Max. omgivningstemperatur: 75 °C

Min. omgivningstemperatur: -10 °C

Dokument & nedladdningar

Datablad

Datablad 3048093 Bürkert Magnetventil 390271 7012 24 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3048093 Bürkert Magnetventil 390271 7012 24 V 1 st

Beskrivning

Ventilen 7012 är en direktverkande lyftankarventil. För att öka tryck- och läckagesäkerheten är pluggar och kärnrör svetsade i varandra. Beroende på användning finns olika kombinationer av hölje och tätningsmedel. En Bürkert-specifik flänsversion (SFB) möjliggör en platssparande ihopbyggnad av ventiler på en multianslutningsplatta. Programmet kompletteras av explosionsskyddade utföranden. Push-in fittings kan väljas för en flexibel slanganslutningsteknik. För enkel direktmontering på en pneumatisk drivning är en banjo-anslutning med hålskruv den perfekta lösningen. En valfri manuell manövrering möjliggör snabb start och optimalt underhåll. I kombination med en kontakt enligt branschstandard form B eller enligt din en 17301-803 form C uppfyller ventilerna kapslingsklass IP65.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
