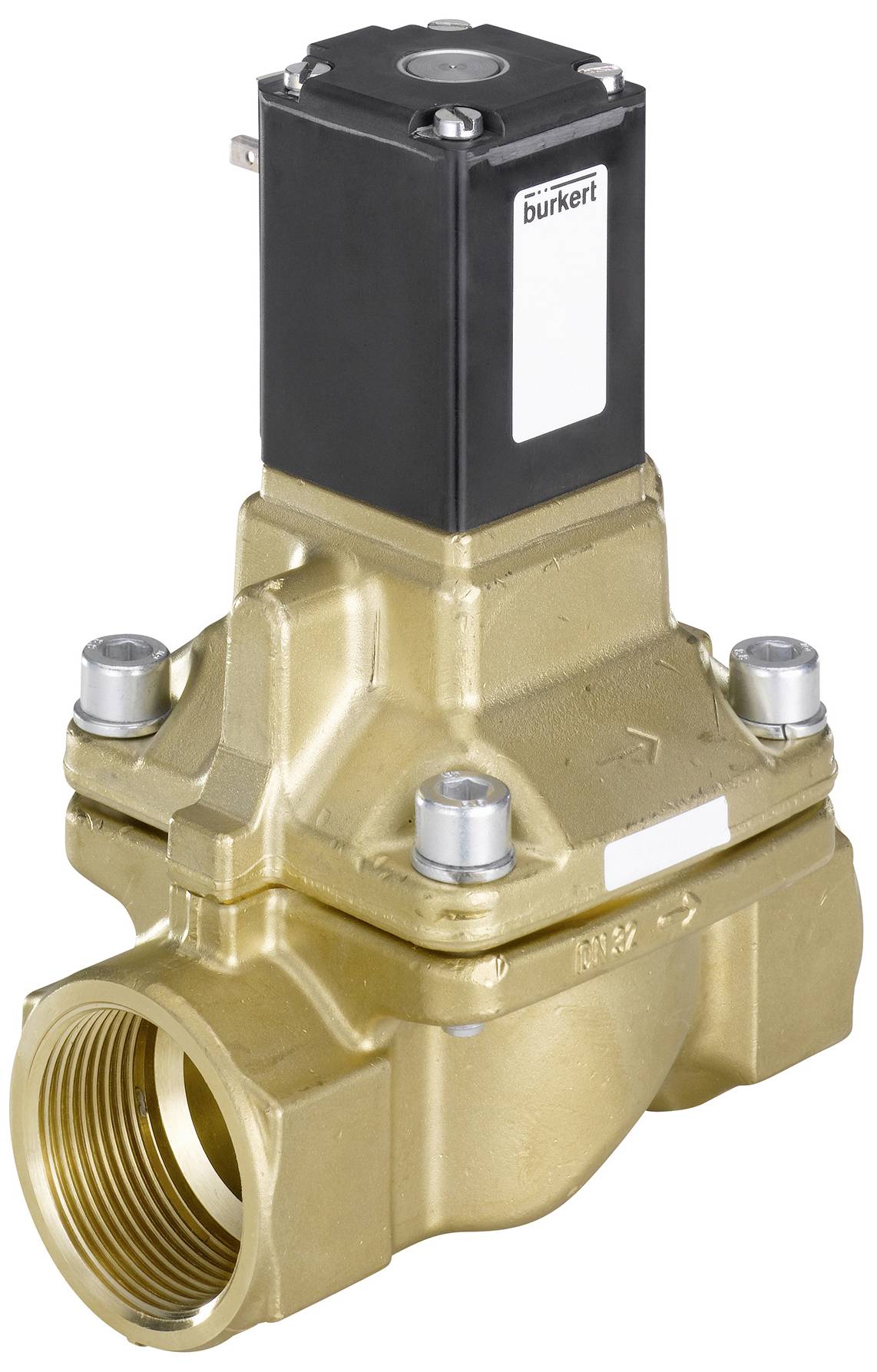

Liknande avbildning

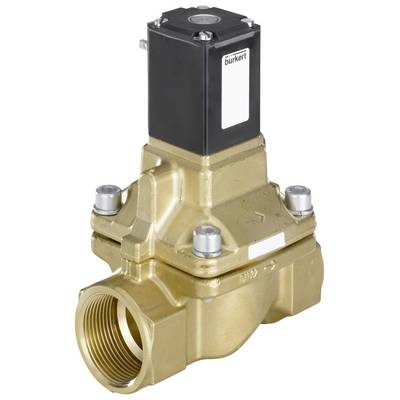

Liknande avbildning
Bürkert Magnetventil 307267 5404 24 V G 1/2 Nominell bredd 13 mm Servostyrd 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (3 672,00 kr / stycken)
3 672,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd kolvventil till nominell bredd DN50
- Explosionsskyddad version för kat. 2
- Lämplig för gas- och ångapplikationer upp till 180 °C.
- Kompressorventil
- Energisparande dubbelspolteknologi i kick-and-drop-utförande
Tekniska specifikationer
- Tätningsmaterial - förstyrning, tätningsmaterial: PTFE (polytetrafluoreten)
- Tätningsmaterial - sittpackning material kategori: Plast
- Tätningsmaterial - sätestätning material: PTFE (polytetrafluoreten)
- Tätningsmaterial - tätning utåt material: Grafit
- Tryck och temperatur - temperatur medium min: -40 °C.
- Tryck & temperatur - medium temperatur max: 160 °C.
- Tryck och temperatur - temperatur omgivning min: -40 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 1 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 5 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - inbyggnadslängd 65 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - frånslagstid öppnar max. 400 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 500 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 100 ms
- Enhetsegenskaper - kopplingstid stängs min: 300 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Ja
- Enhetsegenskaper - kärnstyrning: Glidring
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 4.000 l/min.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 13 mm
- Nominell bredd (kV värde) - kV värde (vatten): 3,7 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/2 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 40 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - Kick and drop spole: Energisparteknik möjlig
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - spole specialitet: För höga temperaturer
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt DC 12 W.
- Spole (Kern) - minskad effekt DC 10 W.
- Spole (Kern) – glidring material: PTFE (polytetrafluoreten)
- Material - huvudventil material mediumberörd: Mässing
- Material - ventilsäte material: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 10 W.
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
1 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/2
- Drifttemperatur
-40 °C (min)
- Medietemperatur, intervall
-40 till 160 °C
- Tillverkarnr.
307267
- Driftstryck (min.)
1 bar
- Min. drifttemperatur
-40 °C
- Tätningsmaterial
PTFE
- Funktion
2/2 stängd monostabil
- Max. medietemperatur
160 °C
- Min. medietemperatur
-40 °C
- Medium
Gas
- Nominell bredd
13 mm
- Egenskaper
Fläns
- Längd
65 mm
- QNn-värde
4.000 l/min
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-40 °C
- Verkningssätt
Servostyrd
- Kv-värde
3.7 m³/h
Dokument & nedladdningar
Datablad
Datablad 3047054 Bürkert Magnetventil 307267 5404 24 V G 1/2 Nominell bredd 13 mm Servostyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047054 Bürkert Magnetventil 307267 5404 24 V G 1/2 Nominell bredd 13 mm Servostyrd 1 st
Beskrivning
Ventilen 5404 är en servostyrd kolvventil och finns som NC- och NO-version. För kopplingsfunktionen av ventilen krävs ett lägsta differenstryck. Magnetspolarna pressas med högkvalitativ epoxiharts. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad ”kick and drop” (KD) elektronik tillgänglig med dubbelspoleknik. I kombination med en kontakt enligt din en 175301-803 form A uppfyller ventilerna kapslingsklass IP65. Uttaget ingår inte i leveransen och måste beställas separat.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
