Bürkert Magnetventil 279479 0293 230 V 1 st

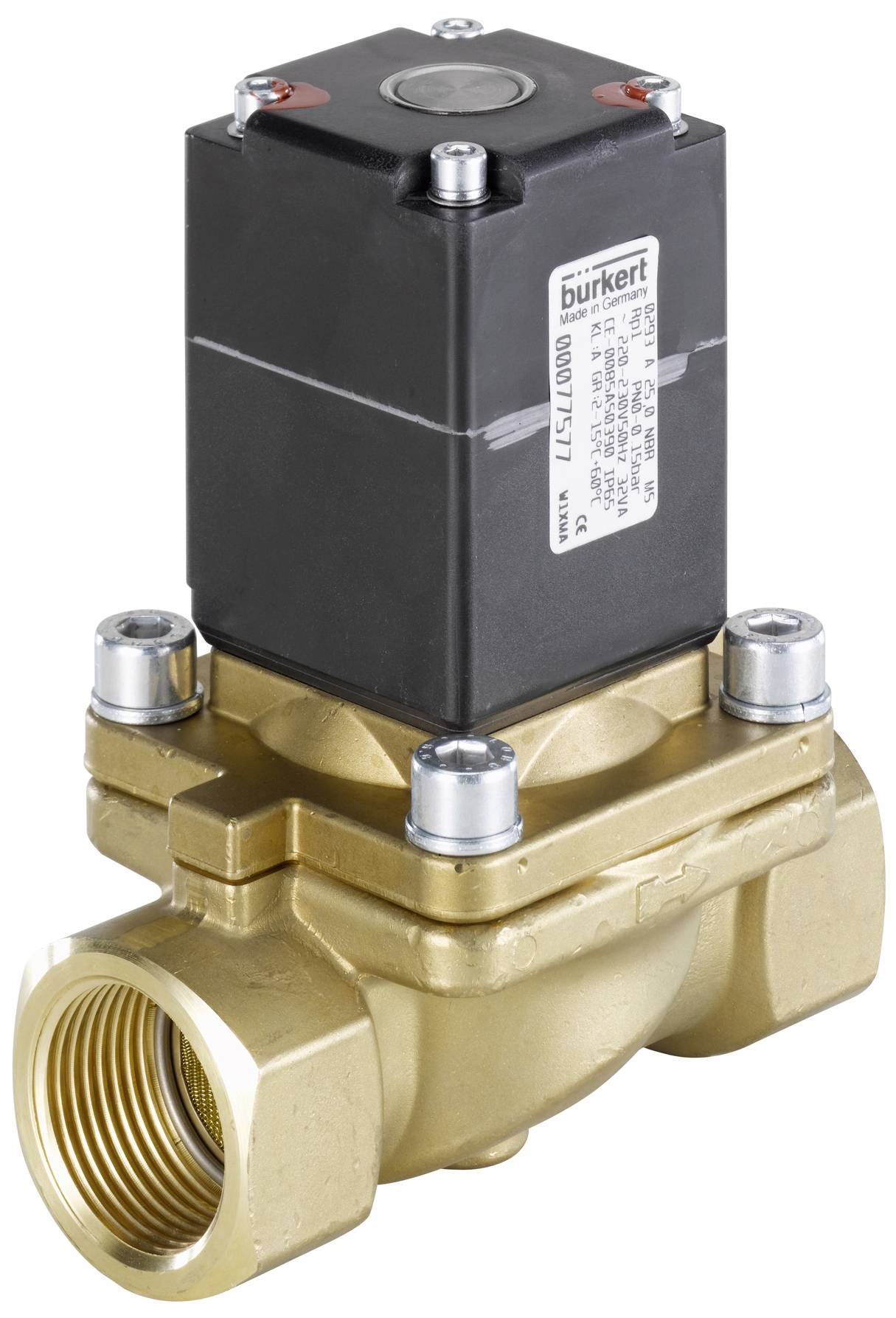

Mässingsventil med elektrisk aktuator, lämplig för användning i vätske- och gasledningar för flödeskontroll.

Liknande avbildning

Datablad (PDF)

Leverans fre. 9 okt.

1 Styck

Antal

Styck

Toal (4 392,00 kr / stycken)

4 392,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Gasventil med DVGW-godkänd enligt en 161, klass B.
Kompakt utförande
Max. DN25 och 150 mbar
Hölje i mässing
Smutsfilter i intagssonden

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
Tryck & temperatur - temperatur medium min: -15 °C.
Tryck & temperatur - medium temperatur max: 60 °C.
Tryck & temperatur - temperatur omgivning min: -15 °C.
Tryck & temperatur - temperatur omgivning max: 60 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 0,15 bar.
Tryck och temperatur - nominellt tryck max (gas) 0,15 bar.
Elektrisk anslutning - apparatuttag medföljer
Elektrisk anslutning - apparatuttag art. Nr Typ 00008376 - 2508
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - inbyggnadslängd 100 mm
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - frånslagstid öppnar max. 150 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 250 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 120 ms
Enhetsegenskaper - kopplingstid stängs min: 130 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Ja
Nominell bredd (kV värde) - QNn värde (gas) 5.400 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 20 mm
Nominell bredd (kV värde) - kV värde (vatten): 5 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/4 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 3/4
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 3/4
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 230 V.
Spänning max / nominell spänning 230 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 49 mm
Spole (Kern) - spole skydd överspänningsskydd: Suppressordiod
Spole (Kern) - spole för likriktning: Ja
Spole (Kern) - spole polskydd: Ja
Spole (Kern) - spole kablage frihjulsdiod: Ja
Spole (Kern) - tyst utförande: Ja
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - påkopplingseffekt AC: 100 V.
A
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - märkeffekt DC 100 W.
Spole (Kern) - minskad effekt DC 9 W.
Spole (Kern) - märkeffekt AC 9 V.
A
Spole (Kern) – glidring material: PTFE (polytetrafluoreten)
Spole (Kern) - Dämpningsskiva material: NBR (nitrilgummi)
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 100 W.
Godkännandetyp: DVGW
Typ av godkännande: Genetiskt modifierade organismer
Spänning frekvens 50/60 Hz

Typ av produkt: Magnetventil

Driftspänning: 230 V

Drifttryck (max.): 0 bar

Medietemperatur, intervall: -15 till 60 °C

Tillverkarnr.: 279479

Max. medietemperatur: 60 °C

Min. medietemperatur: -15 °C

: IP65

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -15 °C

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3047377 Bürkert Magnetventil 279479 0293 230 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047377 Bürkert Magnetventil 279479 0293 230 V 1 st

Beskrivning

Typ 293 stängs av utan tryckskillnad från noll. Ventilen är helst lämplig för koppling av brännbara gaser med lågt tryck. Den direktverkande magnetventilen levereras i verkningssätt A. Den är strömlös stängd. Vid koppling dras magnetkärnan in mot en fjäder och öppnar ventilen. I intagssonden finns en sil. Vid en nominell bredd på 25 skall en stänkskydd
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
