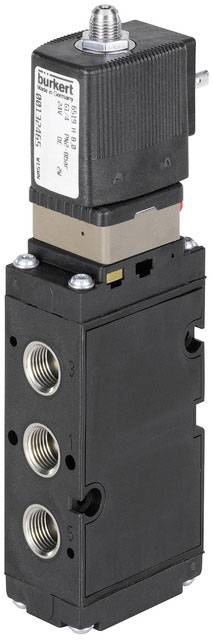

Bürkert Magnetventil 231386 6519 24 V G 1/4 Nominell bredd 9 mm Servostyrd 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (5 032,00 kr / stycken)
5 032,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Stort flöde; låg elektrisk effektförbrukning; enkel- eller blockmontering; standard-, ex mb-, ex ia-versioner; G 1/4” muff eller NAMUR-fläns
Tekniska specifikationer
- Huvudventil funktionsprincip: Skjutventil
- Utflyktsdisk ledningsanslutning antal: 5
- Ventilfunktion antal inställningar: 2
- Likspänning: Ja
- Batterispänning: Ja
- Spolstorlek 32 mm
- Öppna kopplingstid: Max. 20 ms
- Kopplingstid förslutning: Max. 40 ms
- Ventilfunktion manuellt arbete material: Rostfritt stål
- Ventilfunktion manuellt reglage låsning: Ja
- Ventilfunktion manuell manövrering skruvöppning: Ja
- Ventilaktivering typ: Elektrisk
- Elektrisk effektförbrukning max. 2 W.
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
10 bar
- Kapslingsmaterial
Aluminium
- Anslutningstyp
G 1/4
- Medietemperatur, intervall
-30 till +80 °C
- Tillverkarnr.
231386
- Driftstryck (min.)
2 bar
- Funktion
Manuell manövrering;vridfunktion
- Tätningsmaterial
FKM
NBR
- Funktion
5/2-vägs
- Vikt
0.65 kg
- Max. medietemperatur
+80 °C
- Min. medietemperatur
-30 °C
- Nominell bredd
9 mm
- Egenskaper
Muff
- QNn-värde
1.8 l/min
IP65
- Max. omgivningstemperatur
+80 °C
- Min. omgivningstemperatur
-40 °C
- Verkningssätt
Servostyrd
Dokument & nedladdningar
Datablad
Datablad 2350612 Bürkert Magnetventil 231386 6519 24 V G 1/4 Nominell bredd 9 mm Servostyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2350612 Bürkert Magnetventil 231386 6519 24 V G 1/4 Nominell bredd 9 mm Servostyrd 1 st
Beskrivning
Typ 6518 är en förstyrd 3/2-vägsventil och typ 6519 är en 5/2- eller 5/3-vägsventil. De utgör tillsammans en serie. Ventilerna kan användas separat eller till block. De arbetar utan ständig luftförbrukning och används för att styra dubbelt eller enkelverkande drivenheter. Som förstyrning används en magnetventil av typ 6014. Användning av material av hög kvalitet gör det möjligt att använda ventilerna även i fri luft- och kemiatmosfär. Serien innehåller enheter med ex-godkännande och NAMUR-flänsbild. Ventil verkningsmekanism C, D och H monostabil, enligt IEC 61508, kan säkerhetsnivån SIL2 uppnås, beroende på säkerhetsanordningens arkitektur.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
