Bürkert Magnetventil 20004795 6213 24 V 1 st

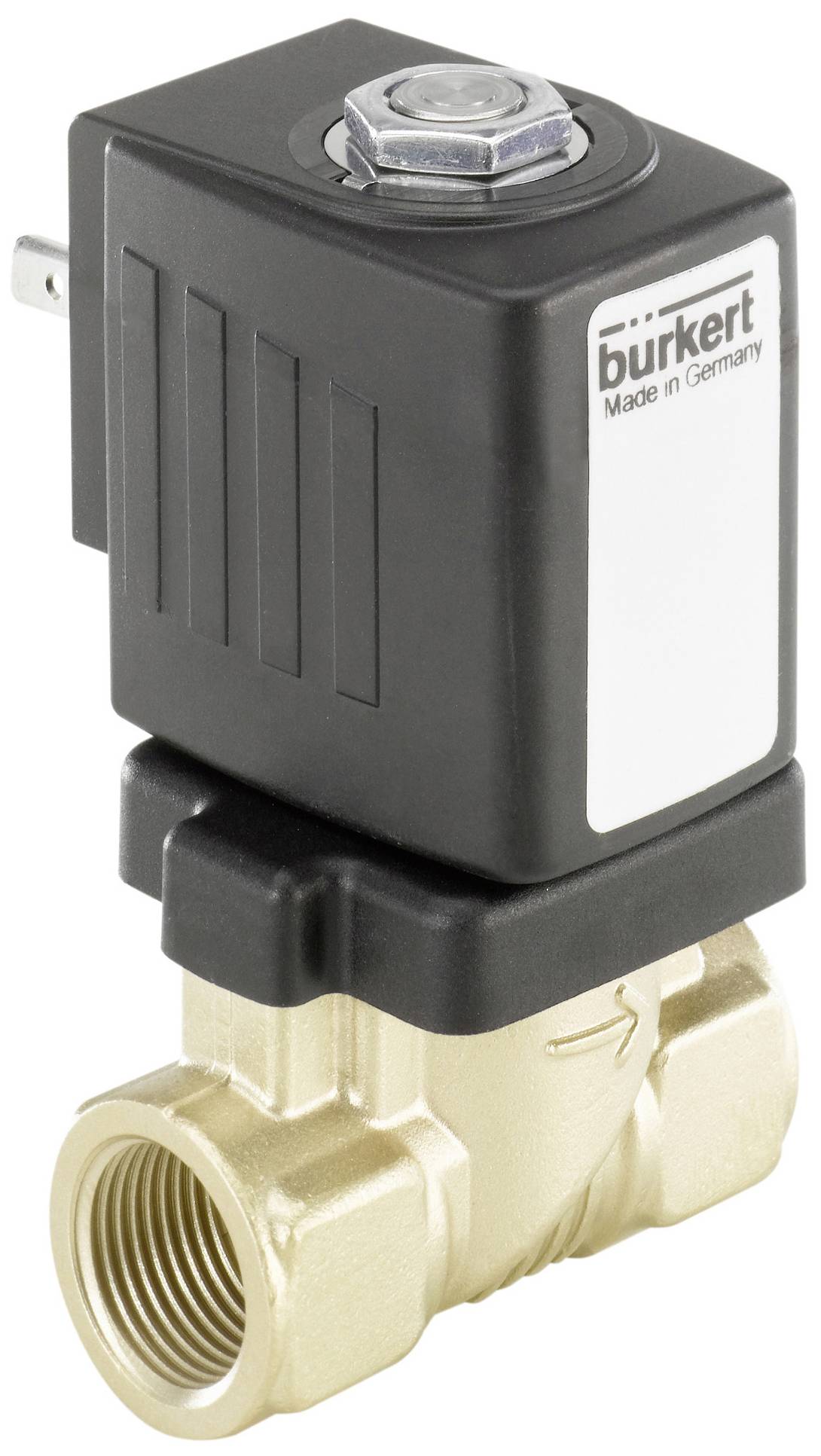

Ett elektromagnetiskt ventil med svart hölje och mässingsanslutningar från märket Burkert, 'Made in Germany'.

Liknande avbildning

Datablad (PDF)

Leverans fre. 9 okt.

1 Styck

Antal

Styck

Toal (3 672,00 kr / stycken)

3 672,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Servostyrd membranventil upp till nominell bredd DN40
Fjäderkopplade membran öppnas utan differenstryck
Stängningsdämpad och tystgående
Högre flöde med kompakt konstruktion
Energisparande dubbelspolteknologi i kick-and-drop-utförande

Tekniska specifikationer

Tätningsmaterial - förstyrning tätningsmaterial: NBR (nitrilgummi)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
Tryck och temperatur - nominellt tryck (din en 1333): PN 10
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 80 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - inbyggnadslängd 95 mm
Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
Enhetsegenskaper - frånslagstid öppnar max. 400 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 1.500 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - inbyggd effektsänkning: Ja
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Servostyrd
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 300 ms
Enhetsegenskaper - kopplingstid stängs min: 700 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Enhetsegenskaper - generation: Ev
Egenskaper - förstyrning centrallås: Ja
Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,4 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 25 mm
Nominell bredd (kV värde) - kV värde (vatten): 11 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1 1/4
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1 1/4
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 42 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole polskydd: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) – Kick and drop spole: Energisparteknik ingår
Spole (Kern) - tyst utförande: Nej
Spole (Kern) - spole typ: Överstickad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - påkopplingseffekt AC: 85 V.
A
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - märkeffekt DC 8,5 W.
Spole (Kern) - minskad effekt DC 8,5 W.
Spole (Kern) - märkeffekt AC 8,5 V.
A
Material - huvudventil material mediumberörd: Mässing
Material - förstyrning material medelkontaktande pa (polyamid)
Material - ventilsäte material: Mässing
Material - ventilhölje lock material: Rostfritt stål
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 85 W.
Spänning frekvens 50/60 Hz

Typ av produkt: Magnetventil

Driftspänning: 24 V

Drifttryck (max.): 0 bar

Medietemperatur, intervall: -10 till 80 °C

Tillverkarnr.: 20004795

Max. medietemperatur: 80 °C

Min. medietemperatur: -10 °C

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Dokument & nedladdningar

Datablad

Datablad 3048011 Bürkert Magnetventil 20004795 6213 24 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3048011 Bürkert Magnetventil 20004795 6213 24 V 1 st

Beskrivning

Ventilen 6213 EV är en servostyrd membranventil i S.EV-serien. Fjäderkopplingen på membranet stöder öppning av ventilen. I standardutförande är ventilen avsedd för användning i vätskor. För att öppna helt krävs ett minsta differenstryck. För gas- och vakuumapplikationer finns ett separat utförande (HP00) som öppnar ventilen utan differenstryck. Beroende på applikationerna finns olika membrantyg tillgängliga. Husets utbud innehåller mässing, rostfritt stål och rödgods. För andra marknader finns det mässing som inte är beständig mot varandra. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad kick and drop-elektronik tillgänglig i dubbelspolteknik.
