Bürkert Magnetventil 140531 6014 230 V 1 st

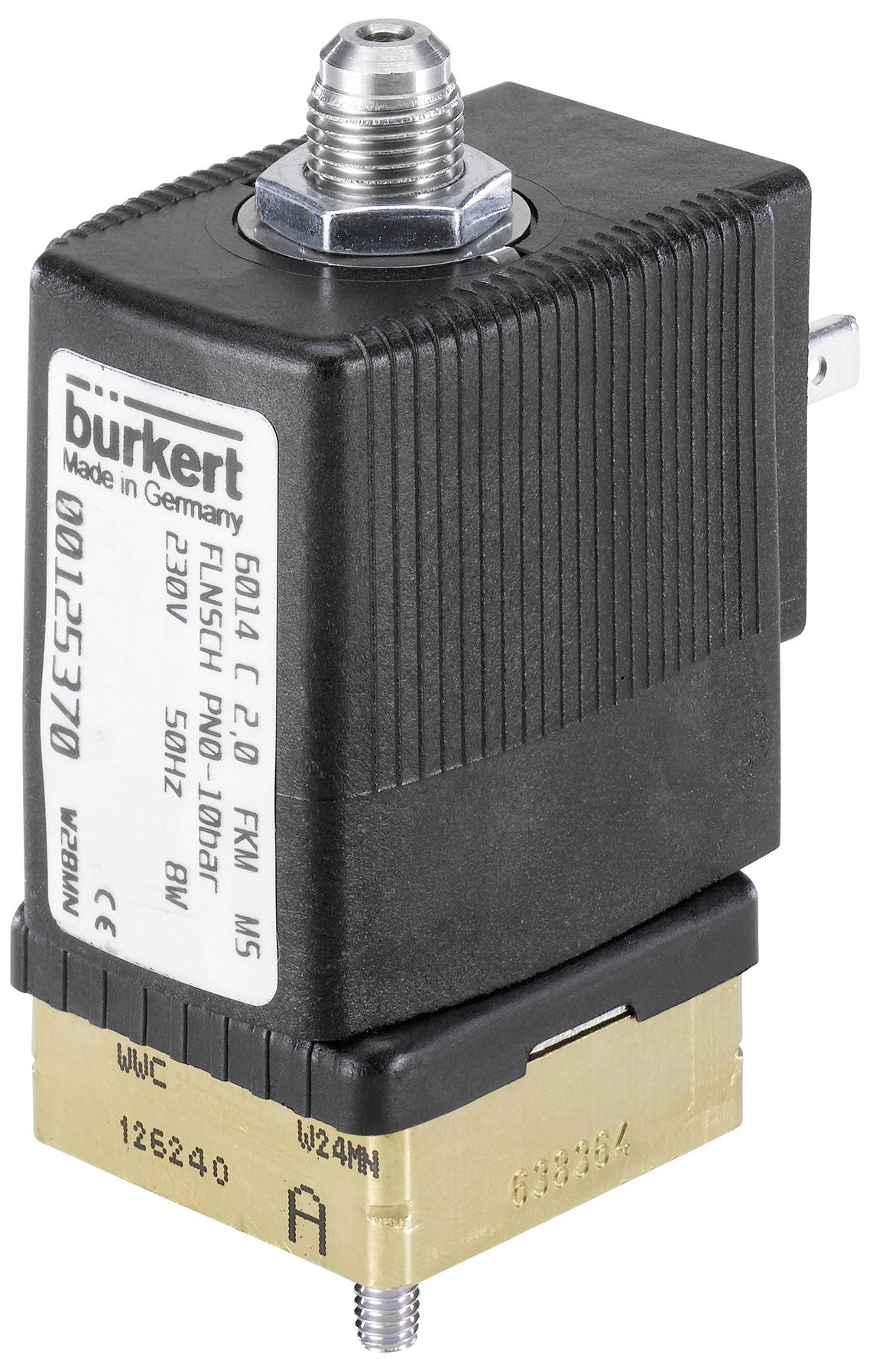

Liten, svart-gul elektrisk ventil från Bürkert med etikett och metallanslutning, använd för styrning av vätskor eller gaser.

Liknande avbildning

Datablad (PDF)

Leverans fre. 9 okt.

1 Styck

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Direktverkande och kompakt ventil upp till nominell bredd DN 2,5
Vibrationsbeständigt, fastskruvat spolsystem
Banjo-skruvförband för direktmontering på pneumatiska ventiler
Explosionsskyddade utföranden
Energisparande Kick and Drop-utföranden tillgänglig

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 100 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 16 bar.
Tryck och temperatur - nominellt tryck max (gas) 16 bar.
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - frånslagstid öppnar max. 15 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 20 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 10 ms
Enhetsegenskaper - kopplingstid stängs min: 15 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - QNn värde (gas) 75 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 1,5 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,07 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/16 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Fläns
Process-/ledningsanslutning - ledningsanslutning 2 typ: Fläns
Process-/ledningsanslutning - ledningsanslutning 1 fläns: Bürkert-fläns 32 x 32 utförande A1Bürkert-fläns 32 x 32 utförande A1
Process-/ledningsanslutning - ledningsanslutning 3 typ: Yttergänga
Process-/ledningsanslutning - ledningsanslutning 2 fläns: Bürkert-fläns 32 x 32 utförande A1Bürkert-fläns 32 x 32 utförande A1
Process-/ledningsanslutning - ledningsanslutning 3 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 3 gängbenämning: 1/8
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Nej
Spänning - spänning min / nominell spänning 230 V.
Spänning max / nominell spänning 230 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Nej
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 32 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) - spole typ: Överstickad
Spole (Kern) - spole material (mantling): Pa (polyamid)
Spole (Kern) - termisk isoleringsklass på drivningen: B.
Spole (Kern) - påkopplingseffekt AC: 24 V.
A
Spole (Kern) - märkeffekt AC 17 V.
A
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 3
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: D - öppen i viloläge - tryckanslutning 1 (P/NO) efter arbetsanslutning 2 (B/OUT), anslutning 3 (R/NC) slutna D - i viloläge - tryckanslutning 1 (P/NO) efter arbetsanslutning 2 (B/OUT), anslutning 3 (R/NC) stängd
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 8 W.
Spänning frekvens 50 Hz

Typ av produkt: Magnetventil

Driftspänning: 230 V

Drifttryck (max.): 0 bar

Medietemperatur, intervall: -10 till 100 °C

Tillverkarnr.: 140531

Max. medietemperatur: 100 °C

Min. medietemperatur: -10 °C

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Dokument & nedladdningar

Datablad

Datablad 3046892 Bürkert Magnetventil 140531 6014 230 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3046892 Bürkert Magnetventil 140531 6014 230 V 1 st

Beskrivning

Ventilen 6014 är en direktverkande lyftankarventil. För att öka tryck- och läckagesäkerheten är pluggar och kärnrör svetsade i varandra. Beroende på användning finns olika tätningskombinationer. En Bürkert-specifik flänsversion (SFB) möjliggör en platssparande ihopbyggnad av ventiler på en multianslutningsplatta. För att minska den elektriska strömförbrukningen under drift finns Kick and Drop-spolar tillgängliga.
