Bürkert Magnetventil 125474 0256 24 V 1 st

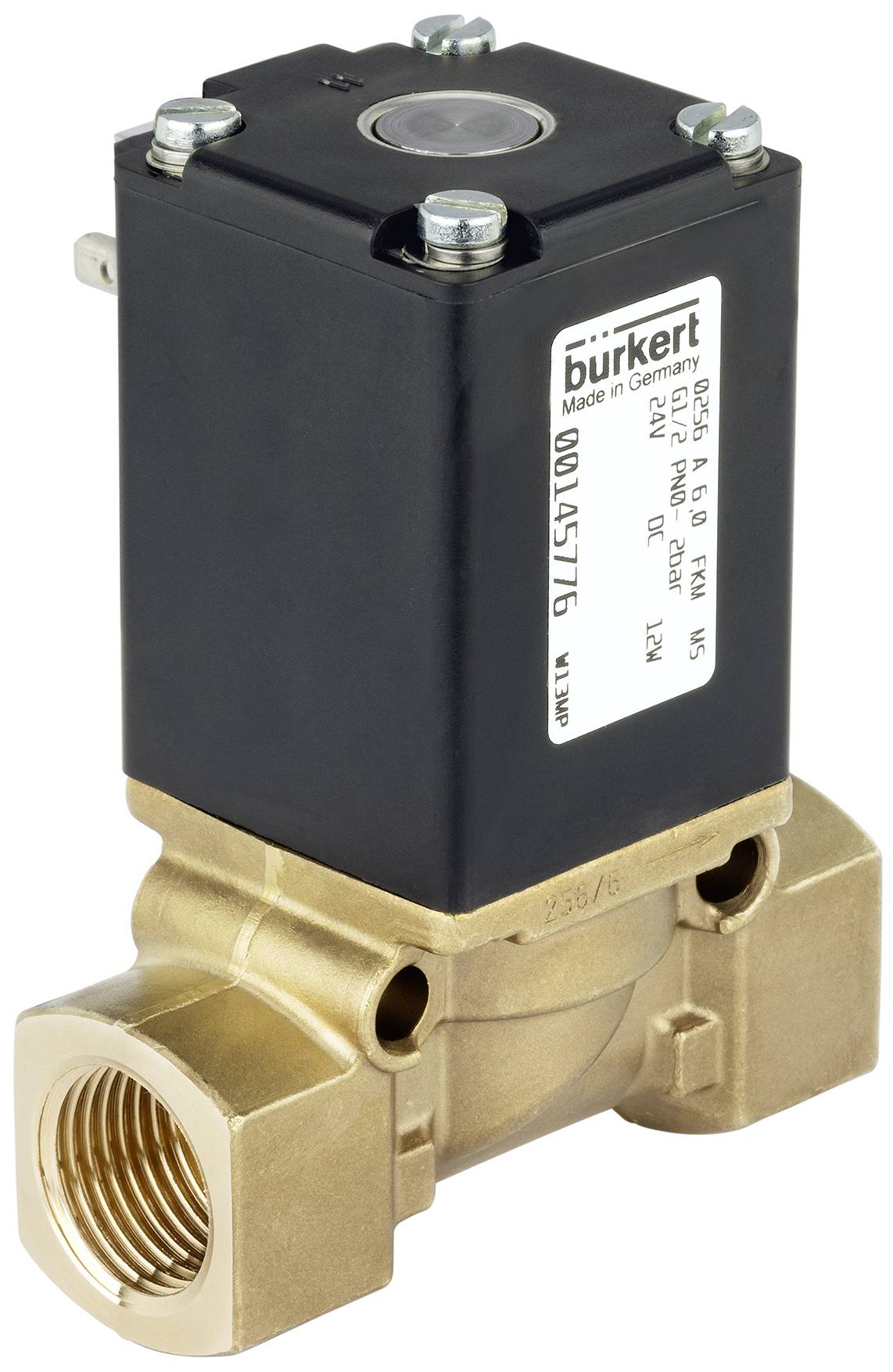

Ett elektromagnetiskt ventil med metallhölje och en svart påsats. Tillverkarens etikett med tekniska specifikationer synlig.

Liknande avbildning

Datablad (PDF)

Leverans mån. 12 okt.

1 Styck

Antal

Styck

Toal (1 992,00 kr / stycken)

1 992,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

NVBlockskruvskruvade spolsystem
Till nominell bredd DN12
Hölje i mässing och rostfritt stål
Många användningsmöjligheter

Tekniska specifikationer

Tätningsmaterial - sittpackning material kategori: Metaller
Tätningsmaterial - sittpackning material: Rostfritt stål
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 130 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 6 bar.
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - inbyggnadslängd 56 mm
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - frånslagstid öppnar max. 80 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 30 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Ja
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 20 ms
Enhetsegenskaper - kopplingstid stängs min: 20 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Ja
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - QNn värde (gas) 540 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 4 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,5 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 5/32 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/4
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/4
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 40 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - märkeffekt DC 12 W.
Spole (Kern) - minskad effekt DC 12 W.
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 12 W.

Typ av produkt: Magnetventil

Driftspänning: 24 V

Drifttryck (max.): 0 bar

Medietemperatur, intervall: -10 till 130 °C

Tillverkarnr.: 125474

Max. medietemperatur: 130 °C

Min. medietemperatur: -10 °C

: IP65

Max. omgivningstemperatur: 55 °C

Dokument & nedladdningar

Datablad

Datablad 3047866 Bürkert Magnetventil 125474 0256 24 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047866 Bürkert Magnetventil 125474 0256 24 V 1 st

Beskrivning

Den direktverkande Hubankarmagnetventilen typ 0256 kan användas på många olika sätt. I strömlöst tillstånd stängs ventilen av fjäderkraft. Vid koppling dras kärnan Kern in mot en fjäder; ventilen öppnas. Ventilen är helst lämplig för blockering, dosering, fyllning och luftning för mångsidiga användningsområden med neutrala medier.
