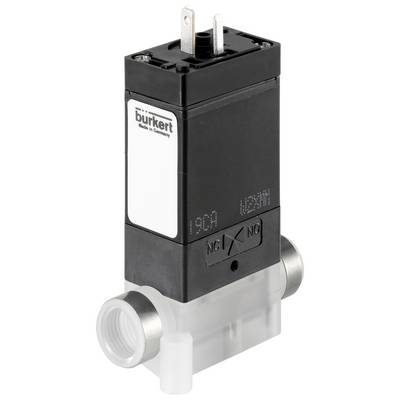

Bürkert Magnetventil 120433 0127 24 V Nominell bredd 1 mm Direktverkande 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
50 Styck
Antal
Toal (2 312,00 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Magnetventil
- För högsta kemiska hållbarhetskrav
- Kompakt konstruktion med 16 mm ihopbyggnadsmått och ett CV-värde på upp till 0,058
- Beprövad tillförlitlighet sedan 1993
- Flexibel design för kundspecifika applikationer
- Hög trycktäthet, mycket lätt att spola och 100 % inkopplingstid
Tekniska specifikationer
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FFKM (Perfluorogummi)
- Tryck & temperatur - temperatur medium min: 10 °C.
- Tryck & temperatur - medium temperatur max: 50 °C.
- Tryck & temperatur - temperatur omgivning min: 10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - nominellt tryck max. 2 bar.
- Elektrisk anslutning - apparatuttag medföljer: Montering
- Elektrisk anslutning - apparatuttag art. Nr Typ 00627426 - 1054
- Elektrisk anslutning - elektrisk anslutning typ: Fana för kontakten typ 1054 och 1057
- Elektrisk anslutning - Elektrisk anslutningsposition: Ovan
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Nej
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - driftstyp: Gungbräda
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - Medigenkänning: Ja
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper – bredd (nominell): 16 mm
- Enhetsegenskaper - kopplingstid öppnar normalt: 25 ms
- Enhetsegenskaper - kopplingstid stängs normalt: 25 ms
- Nominell bredd (kV värde) - QNn värde (gas) 22 l/min.
- Nominell bredd (kV värde) - kV värde (vatten): 0,02 m3/h.
- Nominell bredd (kV värde) - ventil nominell bredd: 1 mm
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/4-28
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp: UNF platt bottom
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp: UNF platt bottom
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/4-28
- Process-/ledningsanslutning - ledningsanslutning 3 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 3 gängtyp: UNF platt bottom
- Process-/ledningsanslutning - ledningsanslutning 3 gängbenämning: 1/4-28
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Ja
- Spole (Kern) - spole förkoppling LED: Ja
- Spole (Kern) - spole kablage överspänningsskydd: Varistor
- Spole (Kern) - spole för likriktning: Ja
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
- Spole (Kern) - spole typ: Fast integrerad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - märkeffekt DC 3,5 W.
- Spole (Kern) - spollock färg: Transparent
- Material - ventil material i vätskeberörda: ETFE (etylen-tetrafluoreten)
- Material - Fluidikhölje material: ETFE (etylen-tetrafluoretylen)
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: T - universellt användbar - anslutningsbeläggning 1 (P/NC), 2 (A/in/out) och3 (R/NO) efter användning - universellt användbar - anslutningsbeläggning 1 (P/NC), 2 (A/in/out) och3 (R/NO) efter användning
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 3 W.
- Spänning frekvens 50/60 Hz
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Eten-tetrafluoreten (ETFE)
- Drifttemperatur
10 °C (min)
- Medietemperatur, intervall
10 till 50 °C
- Tillverkarnr.
120433
- Driftstryck (min.)
2 bar
- Min. drifttemperatur
10 °C
- Tätningsmaterial
FFPM
- Funktion
2/2-vägs
- Max. medietemperatur
50 °C
- Min. medietemperatur
10 °C
- Medium
Aggressiva medier
- Nominell bredd
1 mm
- Bredd
16 mm
- QNn-värde
22 l/min
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
10 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.02 m³/h
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3046854 Bürkert Magnetventil 120433 0127 24 V Nominell bredd 1 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3046854 Bürkert Magnetventil 120433 0127 24 V Nominell bredd 1 mm Direktverkande 1 st
Beskrivning
Bürkerts unik magnetventil typ 0127 är perfekt som vägmaskin för de dislarötade småventilerna, för användning i laboratorier, medicin- och analysteknik. Med sin vippteknik, som trycker membranet mellan drivning och vätska, sätter den standarden än idag. Det garanterar exakt omkoppling av minsta volym även aggressiva medier med minimalt temperaturtillägg genom spolen. Den är också mycket väl spolbar och kännetecknas av minimal intern volym och nästintill drömfrihet. Ventilerna kan staplas på anslutningsplattor och kan på begäran anslutas med kablar. Särskilda uppgifter om totrimara finns tillgängliga på begäran.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
