Bürkert Flödesmätare 8045 449673 Driftspänning (intervall): 18 - 36 V/DC 1 st

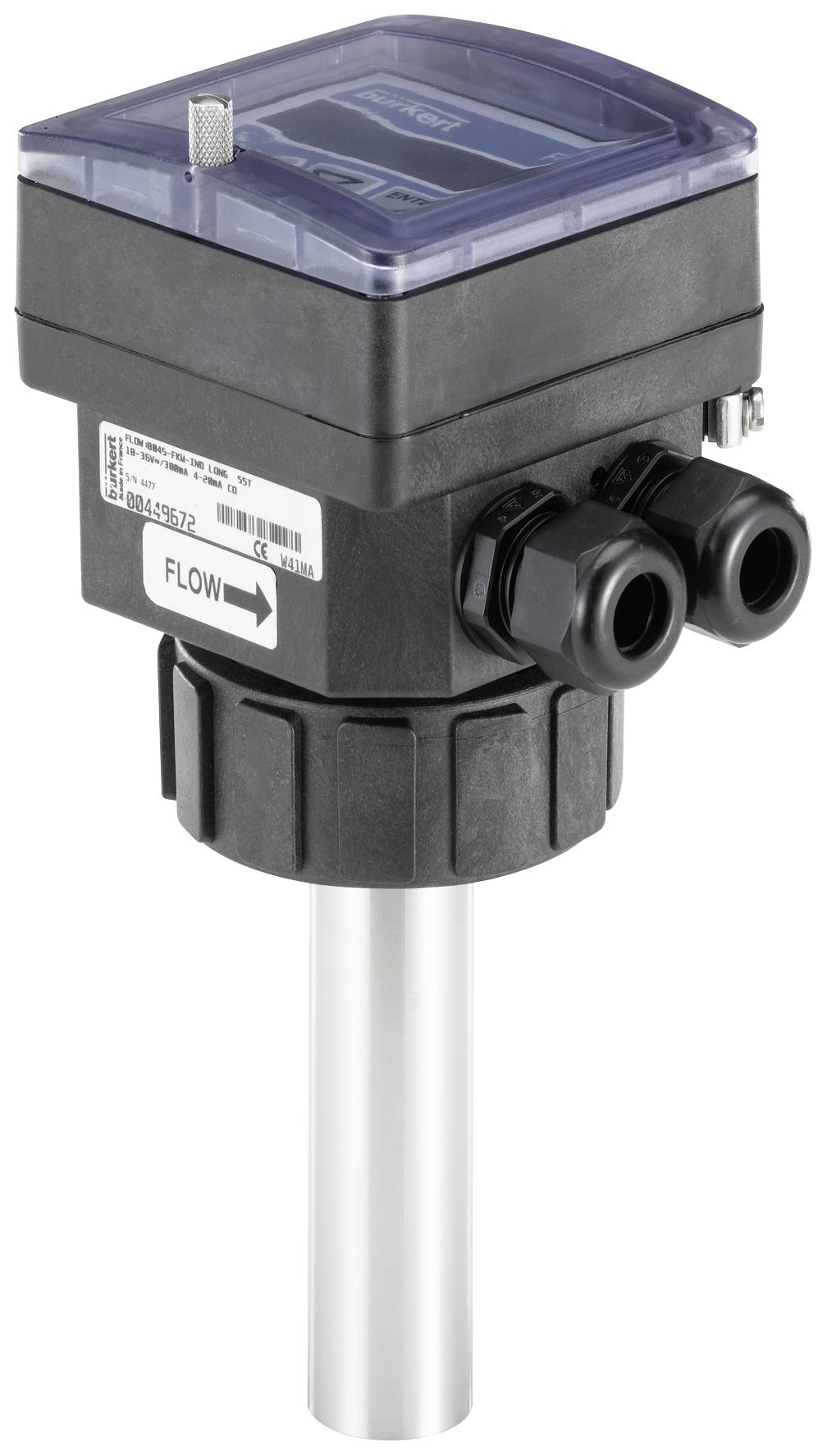

En digital flödessensor med plastinkapsling och två kabelanslutningar, lämplig för övervakning av vätskeflöde.

Typ av produkt

Flödesmätare

Driftspänning (min.)

18 V/DC

Driftspänning max.

36 V/DC

Typ

8045

Driftspänning

18 - 36 V/DC

Datablad (PDF)

Leverans fre. 9 okt.

1 Styck

Antal

Styck

Toal (19 432,00 kr / stycken)

19 432,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetiskt induktiv flödesmätare

Sensor utan rörliga delar
Visar både flödesmängden och volymen
Simulering av alla utgångar
CIP-kompatibel, FDA-godkända material

Tekniska specifikationer

Sensorutförande lång
Matningsspänning 18 - 36 V DC och (3 ledare), tolerans: ± 0,5 %
Med DC-polskydd
Strömförbrukning ≤ 300 mA
Digital ingång DI1 driftspänning: 18 -36 VDC, ingångsimpedans 15 kΩ, puls-minimitid: 200 ms, galvaniskt separerad, skydd mot omvänd polaritet och spänningstoppar
Reläutgång 2 (DO2 och DO3) 2 strömlöst öppnat relä, inställbar (hysteres grundinställning, 250 V AC/3 A eller 30 VA DC/3 A (resistiv last), max. brytförmåga på 750 VA (resistiv last); Livslängd min. 100 000 cykler
Analogutgång ström (A01) 4 - 20 mA, sänka eller källa (beroende på kabeldragning), 22 mA för felmeddelande, max. slingresistans: 1300 Ω till 36 V DC, 1000 Ω till 30 V DC, 700 Ω till 24 VDC, 450 Ω till 18 V DC
Omgivande temperatur -10 till +60 °C (drift) - 20 °C till 60 °C (förvaring)
Relativ luftfuktighet < 85 %, ej kondenserad
Höjd max. 2000 m
Rördiameter DN 06 till DN 400 (se typ S020)
Mätområde 0,2 till 10 m/s
Vätsketemperatur se tryck/temperatur diagram i databladet, -15 till 110 °C (beroende på avpassning)
Vätsketryck max. se tryck/temperatur diagram i databladet, PN 10 (med plast-avpassning - PN 16 (med metall avpassning)
Ledningsförmåga min. 20 µS/cm
Mätfel (för mätvärde från 1 till 10 m/s) Teach-In ± 0,5 % av mätvärdet, standard K-faktor ± 4 % av mätvärdet
Linjäritet ±0,5 % av mätområdets slut (10 m/s)
Repeterbarhet ± 0,25 % av mätvärdet)

Typ av produkt: Flödesmätare

Typ: 8045

Driftspänning (min.): 18 V/DC

Driftspänning max.: 36 V/DC

Driftspänning: 18 - 36 V/DC

Tätningsmaterial: FKM

Kapslingsmaterial: Rostfritt stål

Min. medietemperatur: -15 °C

Max. medietemperatur: +110 °C

Drifttryck (max.): 16 bar

Vikt: 1.050 kg

Max. omgivningstemperatur: +60 °C

Längd: 116 mm

Bredd: 88 mm

Höjd: 218 mm

Mått.: (L x B x H) 116 x 88 x 218 mm

Innehåll: 1 st

Material (specifikationer): Hölje: rostfritt stål, tätning: FKM

Anslutningstyp: G2 Silvereloxerad svivelmutter

Dokument & nedladdningar

Datablad

Datablad 625792 Bürkert Flödesmätare 8045 449673 Driftspänning (intervall): 18 - 36 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 625792 Bürkert Flödesmätare 8045 449673 Driftspänning (intervall): 18 - 36 V/DC 1 st

Beskrivning

Flödesmätaren är lämpad för rörledningar med en nominell bredd från DN 06 upp till DN 400 och vätskor med en ledningsförmåga > på 20 µS/cm. Den har en bakgrundsbelyst display, ett tangentbord och en 4 - 20 mA strömutgång, en digital utgång (pulsutgång som grundinställning) och två mängdräknare.

Version

Flödesmätare
Kombinationsmöjlighet med avpassning S020
Material:
Hölje, lock, mutter/tätning svart PPA (glasfiber förstärkt) /NBR
Frontfolie skyddslock/tätning PSU/silikon
Skruv/tätning rostfritt stål/neopren
Kabelskruvkopplingar polyamid
Berörda delar:
Sensorhållare rostfritt stål 1.4404 / 316L
Elektroder rostfritt stål 1.4404 / 316L
Tätning FKM (FDA-godkänd)
Jordningsring Stainless Steel 1.4404 / 316L
Elektriska anslutningar 2 kabelskruvkopplingar M 20 x 1,5
Rekommenderad anslutningskabel 0,5 till 1,5 mm² tvärsnitt, avskärmad, 6...12 mm diameter (vid användning av en kabel per kabelkoppling eller 4 mm i diameter (vid användning av två kablar per kabelkoppling med flervägs-tätning som ingår)
Sensorelement elektroder
Skyddsklass IP65, med en ansluten enhet och fastskruvade kabekopplingar och fastskruvat skyddslock tills det tar stopp
Standarder och godkännanden:
EMC EN 61000-6-2, EN 61000-6-3
Låg spänning EN 61010-1
Tryck enligt artikel 3 från §3 i 97/23/CE-direktivet (från mätområdets slut 10 m/s)
Vibration EN 60068-2-6
Stöt EN 60068-2-27
Godkännande FDA
