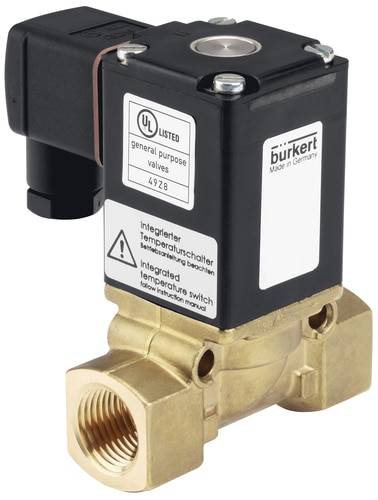

Bürkert Direktstyrd ventil 49745 0290 230 V/AC G 3/4 hylsa Nominell bredd 20.0 mm Normalläge sluten 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (2 952,00 kr / stycken)
2 952,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs magnetventil för gaser och vätskor
- Från 0 bar differenstryckomkopplings vakuum bra tillförlitliga Robust
Tekniska specifikationer
- Ledningsanslutning G 3/4"
- Nominell bredd 20,0 mm
- Kv-Wert 5,0 m³ /h
- Tryckområde 0 - 16 bar
- Spänning 230 V/50 Hz
- Medeltemperatur 0 till +120 °C
- Omgivningstemperatur max. +55 °C
- Öppningstid 100 - 250 ms
- Stängningstid 700 - 2000 ms
- Elektrisk effektförbrukning 120 VA (gör kläderna), 32 VA 16 W (drift)
- Typ av produkt
Direktstyrd ventil
- Driftspänning
230 V/AC
- Drifttryck (max.)
16 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 3/4 hylsa
- Drifttemperatur
0 °C (min)
- Medietemperatur, intervall
0 till +120 °C
- Tillverkarnr.
49745
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
0 °C
- Tätningsmaterial
FKM
- Funktion
2/2-vägs
- Vikt
1.400 kg
- Max. medietemperatur
+120 °C
- Min. medietemperatur
0 °C
- Medium
Neutrala medier
- Nominell bredd
20.0 mm
- Egenskaper
Muff
- Bredd
60 mm
- Höjd
122 mm
- Längd
100 mm
- QNn-värde
5300 l/min
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
0 °C
- Verkningssätt
Normalläge sluten
- Kv-värde
83.33 l/min
Dokument & nedladdningar
Datablad
Datablad 623673 Bürkert Direktstyrd ventil 49745 0290 230 V/AC G 3/4 hylsa Nominell bredd 20.0 mm Normalläge sluten 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 623673 Bürkert Direktstyrd ventil 49745 0290 230 V/AC G 3/4 hylsa Nominell bredd 20.0 mm Normalläge sluten 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Denna robusta vägsventil med servomembran och fast kopplad tvingade lyft är normalt stängd. Det är perfekt för vakuum eller slutna kretsar, för neutrala gaser och vätskor.
Denna robusta vägsventil med servomembran och fast kopplad tvingade lyft är normalt stängd. Det är perfekt för vakuum eller slutna kretsar, för neutrala gaser och vätskor.
Version
- Tvingade kopplad genom ventilen
- Normalt stängd
- Hus Mässing
- Tätningsmaterial FKM
- Coil material Epoxi (klass H)
- Spänningstolerans ± 10%
- Driftläge: Kontinuerlig drift 100% tull
- Elektrisk anslutning DIN EN 175301-803 form A (tidigare DIN 43650)
- skyddsklass IP65 med Connector
- installation Vid behov, företrädesvis med ställdon upprätt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Inklusive kabelkontakt typ 2508, Form A, Bürkerts identifikationsnummer 8376:e
