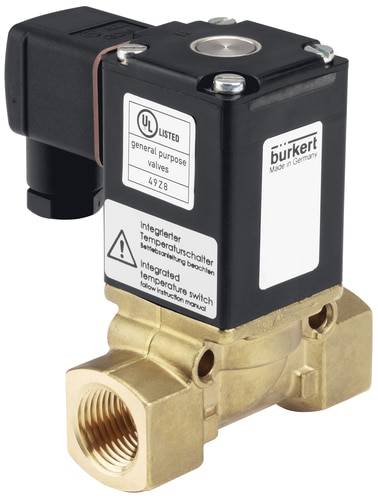

Bürkert Direktstyrd ventil 48171 0290 24 V/AC G 1 hylsa 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Visa alternativ
Antal
Toal (3 032,00 kr / stycken)
3 032,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs magnetventil för gaser och vätskor
- Från 0 bar differenstryckomkopplings vakuum bra tillförlitliga Robust
Tekniska specifikationer
- Ledningsanslutning G 1"
- Nominell bredd 25,0 mm
- Kv-Wert 10,0 m³/h
- Tryckområde 0 - 16 bar
- Spänning 024 V/50 Hz
- Medeltemperatur -10 till +80 °C
- Omgivningstemperatur max. +55 °C
- Öppningstid 100 - 250 ms
- Stängningstid 700 - 2000 ms
- Elektrisk effektförbrukning 120 VA (gör kläderna), 32 VA 16 W (drift)
- Typ av produkt
Direktstyrd ventil
- Driftspänning
24 V/AC
- Drifttryck (max.)
16 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1 hylsa
- Medietemperatur, intervall
-10 till +80 °C
- Tillverkarnr.
48171
- Driftstryck (min.)
0 bar
- Tätningsmaterial
NBR
- Funktion
2/2-vägs
- Vikt
1.800 kg
- Max. medietemperatur
+80 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrala medier
- Egenskaper
Muff
- Bredd
70 mm
- Höjd
131 mm
- Längd
115 mm
- QNn-värde
10700 l/min
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
0 °C
- Kv-värde
166.67 l/min
Dokument & nedladdningar
Datablad
Datablad 623659 Bürkert Direktstyrd ventil 48171 0290 24 V/AC G 1 hylsa 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 623659 Bürkert Direktstyrd ventil 48171 0290 24 V/AC G 1 hylsa 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Denna robusta vägsventil med servomembran och fast kopplad tvingade lyft är normalt stängd. Det är perfekt för vakuum eller slutna kretsar, för neutrala gaser och vätskor.
Denna robusta vägsventil med servomembran och fast kopplad tvingade lyft är normalt stängd. Det är perfekt för vakuum eller slutna kretsar, för neutrala gaser och vätskor.
Version
- Tvingade kopplad genom ventilen
- Normalt stängd
- Hus Mässing
- Tätningsmaterial NBR
- Coil material Epoxi (klass H)
- Spänningstolerans ± 10%
- Driftläge: Kontinuerlig drift 100% tull
- Elektrisk anslutning DIN EN 175301-803 form A (tidigare DIN 43650)
- skyddsklass IP65 med Connector
- installation Vid behov, företrädesvis med ställdon upprätt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Inklusive kabelkontakt typ 2508, Form A, Bürkerts identifikationsnummer 8376:e
