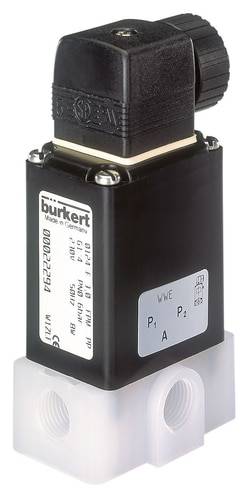

Liknande avbildning

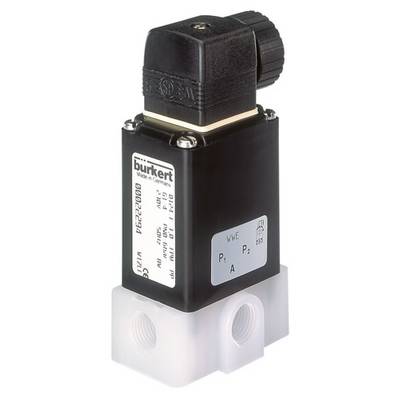

Liknande avbildning
Bürkert Direktstyrd ventil 22294 0330 230 V/AC G 1/4 hylsa Nominell bredd 3 mm Direktverkande 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (2 472,00 kr / stycken)
2 472,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
3/2-vägs magnetventil för aggressiva medier, G 1/4 "
- Direktverkande med skiljemembran för aggressiva media som standard med låsbar handmanöver
Tekniska specifikationer
- Ledningsanslutning G 1/4"
- Nominell bredd 3,0 mm
- Kv-Wert 0,25 m³ /h
- Tryckområde 0 - 6 bar
- Spänning 230 V/50 Hz
- Medeltemperatur 0 till +80 °C
- Omgivningstemperatur max. +55 °C
- Öppningstid 8 - 15 ms
- Stängningstid 8 - 15 ms
- Elektrisk effektförbrukning 30 VA (gör kläderna), 15/8 VA/W (drift)
- Typ av produkt
Direktstyrd ventil
- Driftspänning
230 V/AC
- Drifttryck (max.)
6 bar
- Kapslingsmaterial
Polypropylen
- Anslutningstyp
G 1/4 hylsa
- Drifttemperatur
0 °C (min)
- Medietemperatur, intervall
0 till +80 °C
- Tillverkarnr.
22294
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
0 °C
- Tätningsmaterial
FKM
- Funktion
3/2-vägs
- Vikt
0.330 kg
- Max. medietemperatur
+80 °C
- Min. medietemperatur
0 °C
- Medium
Aggressiva medier
- Nominell bredd
3 mm
- Egenskaper
P-anslutning G 1/4
- Bredd
34 mm
- Längd
56 mm
- QNn-värde
250 l/min
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
0 °C
- Verkningssätt
Direktverkande
- Kv-värde
4.17 l/min
Dokument & nedladdningar
Datablad
Datablad 623546 Bürkert Direktstyrd ventil 22294 0330 230 V/AC G 1/4 hylsa Nominell bredd 3 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 623546 Bürkert Direktstyrd ventil 22294 0330 230 V/AC G 1/4 hylsa Nominell bredd 3 mm Direktverkande 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Typ 0124 är en direktverkande 3/2-väg klappankar-magnetventil. Ett flexibelt membran säkerställer hermetisk tätning mot aggressiva ämnen.
Typ 0124 är en direktverkande 3/2-väg klappankar-magnetventil. Ett flexibelt membran säkerställer hermetisk tätning mot aggressiva ämnen.
Version
- Direktverkande genom ventilen
- shunten
- PP bostäder
- Tätningsmaterial FKM
- Med handmanövrering
- Coil material Epoxi (klass H)
- Spänningstolerans ± 10%
- Driftläge: Intermittent drift 40% duty cycle (30 min.)
- Elanslutning Kabelstiftdon enligt DIN EN 175301-803 form A (tidigare DIN 43650)
- skyddsklass IP65 med kontakt
- monteringsläge någon, helst med ställdon upprätt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Inklusive kabelkontakt typ 2508, Form A, Bürkerts identifikationsnummer 8376:e
