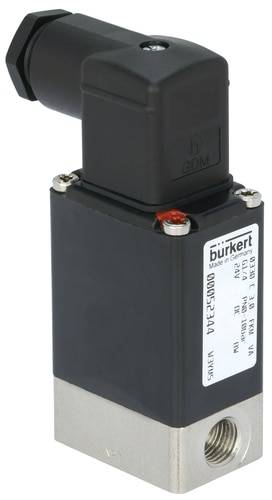

Bürkert Direktstyrd ventil 20292 0330 24 V/DC G 1/4 hylsa Nominell bredd 3 mm Direktverkande 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
30 Styck
Antal
Toal (3 592,00 kr / stycken)
3 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
2/2-vägs ledad ankarventil med skiljemembran
- Media-separerade ventil med låsbar handmanöver några problem något förorenade medier för flytande, gasformiga och aggressiva medier Lång livslängd även vid torrkörning
Tekniska specifikationer
- Ledningsanslutning G 1/4"
- Nominell bredd 3,0 mm
- Kv-Wert 0,14 m³ /h
- Tryckområde 0 - 10 bar
- Spänning 24 V/DC
- Medeltemperatur 0 till +90 °C
- Omgivningstemperatur max. +55 °C
- Viskositet max. 37 mm²/s
- Öppningstid 10 - 20 ms
- Stängningstid 10 - 20 ms
- Elektrisk effektförbrukning 8 W/11 W (värme/kyla spole)
- Typ av produkt
Direktstyrd ventil
- Driftspänning
24 V/DC
- Drifttryck (max.)
10 bar
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 1/4 hylsa
- Drifttemperatur
0 °C (min)
- Medietemperatur, intervall
0 till +90 °C
- Tillverkarnr.
20292
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
0 °C
- Tätningsmaterial
FKM
- Funktion
2/2-vägs
- Vikt
0.460 kg
- Max. medietemperatur
+90 °C
- Min. medietemperatur
0 °C
- Medium
Aggressiva medier
- Nominell bredd
3 mm
- Egenskaper
P-anslutning G 1/4
- Bredd
34 mm
- Längd
46 mm
- QNn-värde
150 l/min
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
0 °C
- Verkningssätt
Direktverkande
- Kv-värde
2.33 l/min
Dokument & nedladdningar
Datablad
Datablad 623746 Bürkert Direktstyrd ventil 20292 0330 24 V/DC G 1/4 hylsa Nominell bredd 3 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 623746 Bürkert Direktstyrd ventil 20292 0330 24 V/DC G 1/4 hylsa Nominell bredd 3 mm Direktverkande 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Direktverkande magnetventil med Bürkert unika gångjärnsarmaturteknik. Magnetsystem och mediet kammaren är separerade från varandra genom ett separationsmembransystem. Ventilen är mycket robust, snabb växling och har en lång livslängd även när du kör torr.
Direktverkande magnetventil med Bürkert unika gångjärnsarmaturteknik. Magnetsystem och mediet kammaren är separerade från varandra genom ett separationsmembransystem. Ventilen är mycket robust, snabb växling och har en lång livslängd även när du kör torr.
Version
- Media separerad direktverkande magnetventil
- Normalt stängd
- Kapslingsmaterial rostfritt stål
- Tätningsmaterial FKM
- Coil material epoxi Coil isolationsklass H
- Spänning ± 10%
- Driftläge: Kontinuerlig drift 100% tull
- Skydd IP 65 med kontakt
- Elektrisk anslutning DIN EN 175301-803 form A ( tidigare DIN 43650)
- installation Vid behov, företrädesvis med ställdon upprätt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Inklusive kabelkontakt typ 2508, Form A, Bürkerts identifikationsnummer 8376:e
