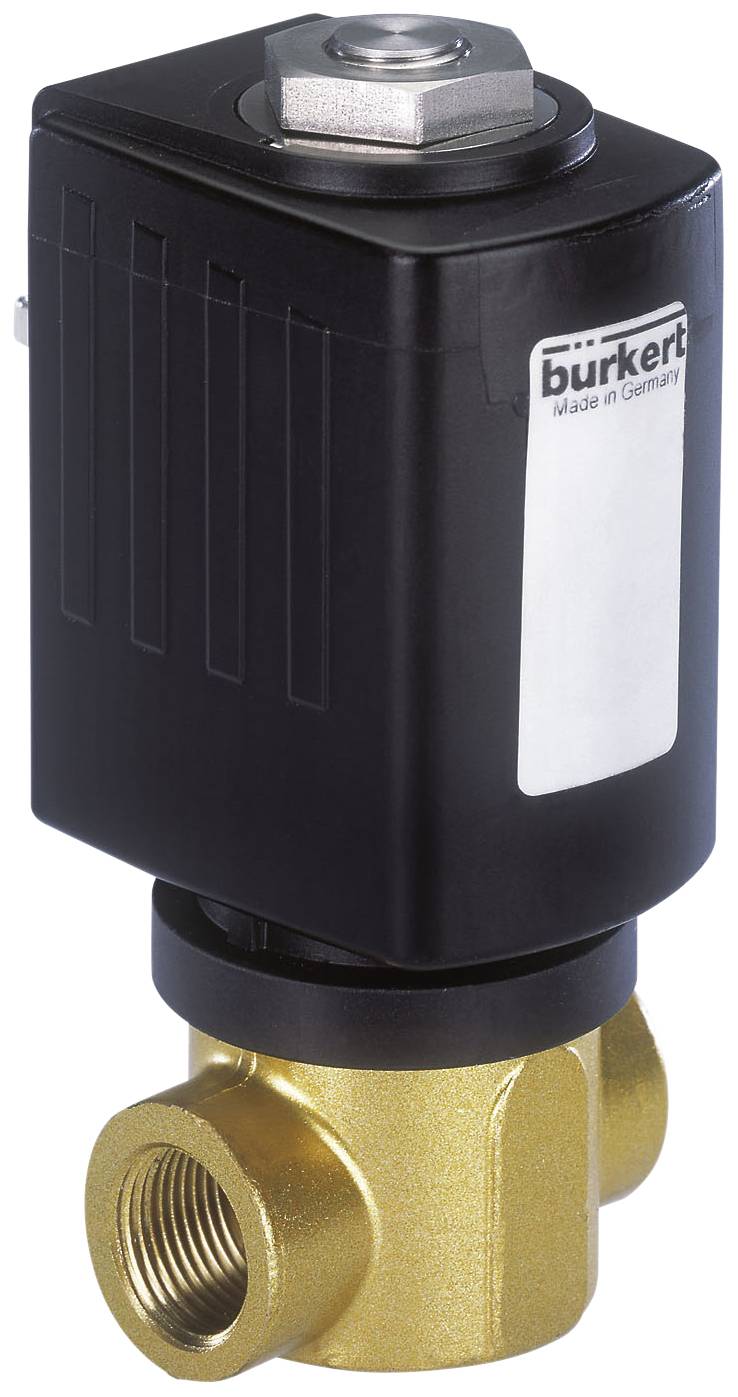

Bürkert Direktstyrd ventil 178296 6027 Kompakt 24 V/AC G 1/4 hylsa Nominell bredd 3 mm 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 352,00 kr / stycken)
1 352,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs magnetventil kompakt
- Kompakt design Direktverkande FKM tätning som standard Glid kan vara 4 x 90 ° roteras Lämplig för teknisk vakuum
Tekniska specifikationer
- Nominell bredd 3,0 mm
- Ledningsanslutning muff G 1/4"
- Kv-Wert 0,28 m³ /h
- Tryckområde 0 - 25 bar
- Spänning 024 V/50 Hz
- Medeltemperatur -10 till +140 °C
- Omgivningstemperatur -10 till +55 °C.
- Viskositet max. 21 mm²/s
- Öppningstid 10 - 20 ms
- Stängningstid 20 - 30 ms
- Elektrisk effektförbrukning 105 VA gör kläderna, 37 VA drift (varma spole) 16 W
- Typ av produkt
Direktstyrd ventil
- Driftspänning
24 V/AC
- Drifttryck (max.)
25 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/4 hylsa
- Medietemperatur, intervall
-10 till +140 °C
- Tillverkarnr.
178296
- Driftstryck (min.)
0 bar
- Tätningsmaterial
FKM
- Funktion
2/2-vägs
- Vikt
0.786 kg
- Max. medietemperatur
+140 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrala medier
- Nominell bredd
3 mm
- Egenskaper
Muff
- Längd
55 mm
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
-10 °C
- Kv-värde
4.67 l/min
Dokument & nedladdningar
Datablad
Datablad 625439 Bürkert Direktstyrd ventil 178296 6027 Kompakt 24 V/AC G 1/4 hylsa Nominell bredd 3 mm 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 625439 Bürkert Direktstyrd ventil 178296 6027 Kompakt 24 V/AC G 1/4 hylsa Nominell bredd 3 mm 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Den direktverkande magnetventil används för blockering, doserings, fyllning och avluftning. Den Aufsteckmagnetsystem är modulärt. Spolen kan roteras genom 360 °.
Den direktverkande magnetventil används för blockering, doserings, fyllning och avluftning. Den Aufsteckmagnetsystem är modulärt. Spolen kan roteras genom 360 °.
Version
- 2/2-vägs kompakt solenoidventilen
- Normalt stängd
- Hus Mässing
- Tätningsmaterial FKM
- Media: (. Ex tryckluft, vatten, hydraulolja) vakuum, neutrala gaser och vätskor
- Coil material Epoxi (klass H)
- Spännings ± 10 %
- driftläge: kontinuerlig drift 100% tull
- skyddsklass IP 65 med kontakt
- elektrisk anslutning DIN EN 175301-803 form A (tidigare DIN 43650)
- installation Vid behov, företrädesvis med ställdon upprätt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Levereras utan kabelkontakt (se tillbehör).
